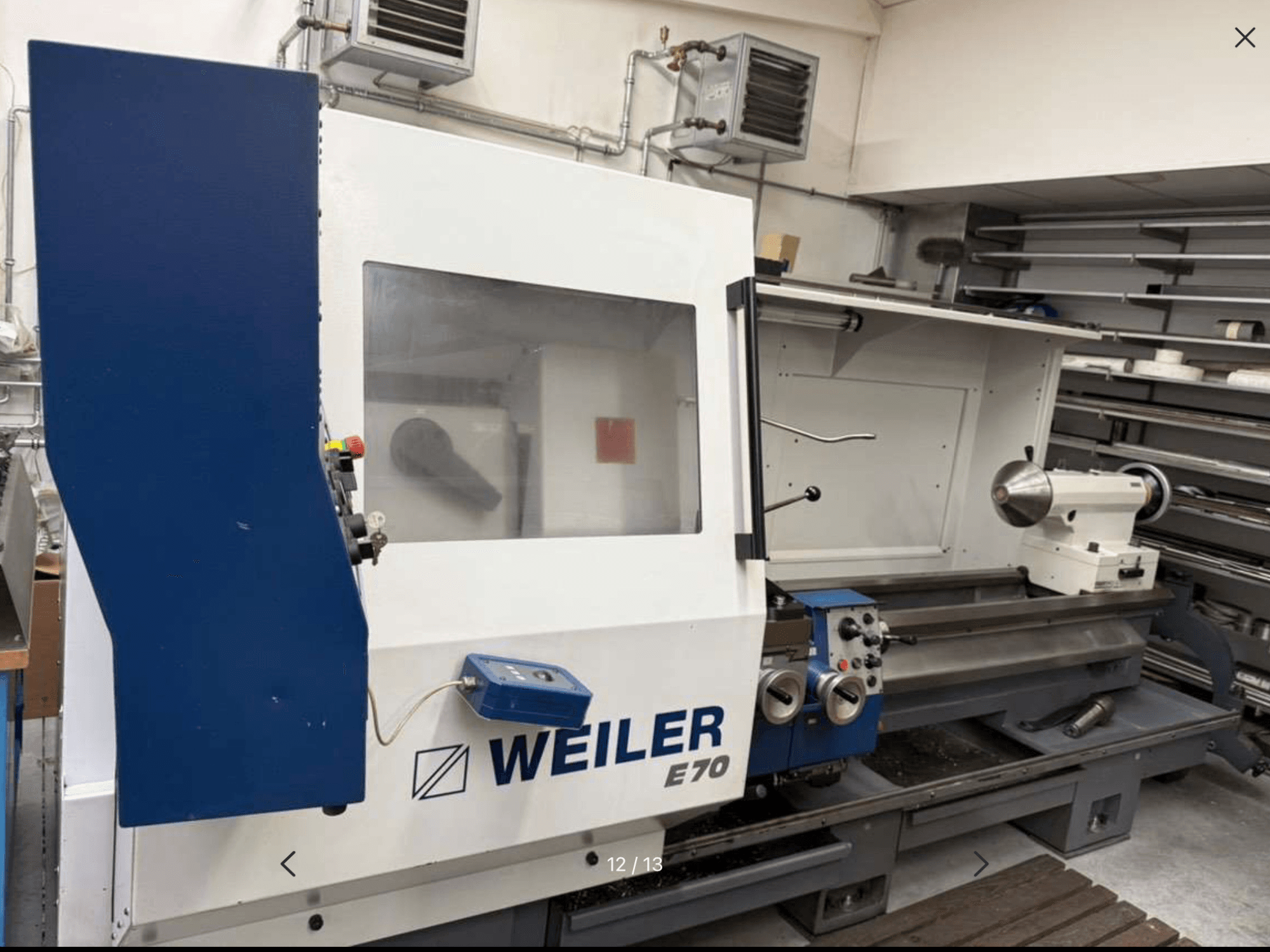

Weiler E70 horisontaalne treipink, külgvaates on näha juhtimisseadmeid ja spindlit; töökojas nähtavad robustne konstruktsioon.
Weiler E70 horisontaalne treipink, külgvaates on näha juhtimisseadmeid ja spindlit; töökojas nähtavad robustne konstruktsioon.

Weiler - E70 / 2000AT-TUR-WEI-2008-00001

59.000 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

2008. aastal toodetud horisontaalne treipingi. Selle Weiler E70 / 2000 treipingi ümberpööratavus on 720 mm ja maksimaalne töödeldava detaili kaal 2500 kg. See sisaldab kindlat toetusplaati, sabapinki ja otsaplaati, mis tagab mitmekülgsuse erinevate rakenduste jaoks. Spindli pöörlemiskiiruse vahemik 1 - 1800 pööret minutis ja 37 kW võimsusega jõuline peajõuallikas on mõeldud täpsuse saavutamiseks. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge Weiler E70 / 2000 masinat, mis meil on müügil. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

  • kaubamärk: Weiler
  • aasta: 2008
  • MUDEL: E70 / 2000
  • tootmistunnid: 22491
  • rakenduse tüüp: Treimine
  • Asukoht: Austria
  • seadme tüüp: Horisontaalsed treipingid

Tehniline teave - Weiler E70 / 2000

Mõõtmed

  • Masina kõrgus: 1930 mm
  • Masina pikkus: 4250 mm
  • Masina kaal: 5500 kg
  • Masina laius: 2120 mm

Liikumine

  • Telgede arv: 2
  • X-telje liikumine: 410 mm

Tehnilised andmed

  • Pöörleva jõud: 37 kW
  • Pöörlev kiirus: 1800 RPM

Lisainformatsioon

  • Tööpiirkond ja võimsus:

    • Kiikumine üle voodi: 720 mm

    • Kiikumine üle ristliuguri: 430 mm

    • Keskkõrgus: 360 mm

    • Keskuste vaheline kaugus: 1,000 / 2,000 / 3,000 / 4,000 / 6,000 mm

    • Voodi laius: 480 mm

    • Maksimaalne töödeldava detaili kaal (toestamata): 2 500 kg

    • Maksimaalne töödeldava detaili kaal (koos tugitoega): 3,800 kg

  • Spindel ja peapuks:

    • (standard): Spindli puur (standard): 106 mm

    • Spindli puur (lisavarustus): 128 / 165 / 216 / 262 / 317 mm

    • Spindli nina: DIN 55027 suurus 11

    • Maksimaalne pöördemoment spindlil: 3,150 Nm

  • Söödud ja liikumine:

    • Z-telje kiirtraveerimine: 10 000 mm/min (10 m/min).

    • X-telje kiirkäik: 5 000 mm/min (5 m/min).

    • Söötmisjõud (Z): 20 000 N

    • Söötmisjõud (X): 10,000 N

  • Tailstock:

    • Tööpinna läbimõõt: 115 mm

    • Puuraugu löök: 225 mm

    • Sisemine koonus: MK 6 (morsekoonus)

  • Keermestamise võimalused:

    • Metrilised keermed: 0,1-400 mm

    • Keermete sisselõikamine: 1/4-56 TPI

    • Moodulite keermed: 28 mm

    • DP keermed: 1-224 DP

  • Tundide arv: 22,491 h

Lisavarustus

  • Tasapinnaline tugi

  • Tailstock

  • Otsaplaat


*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
