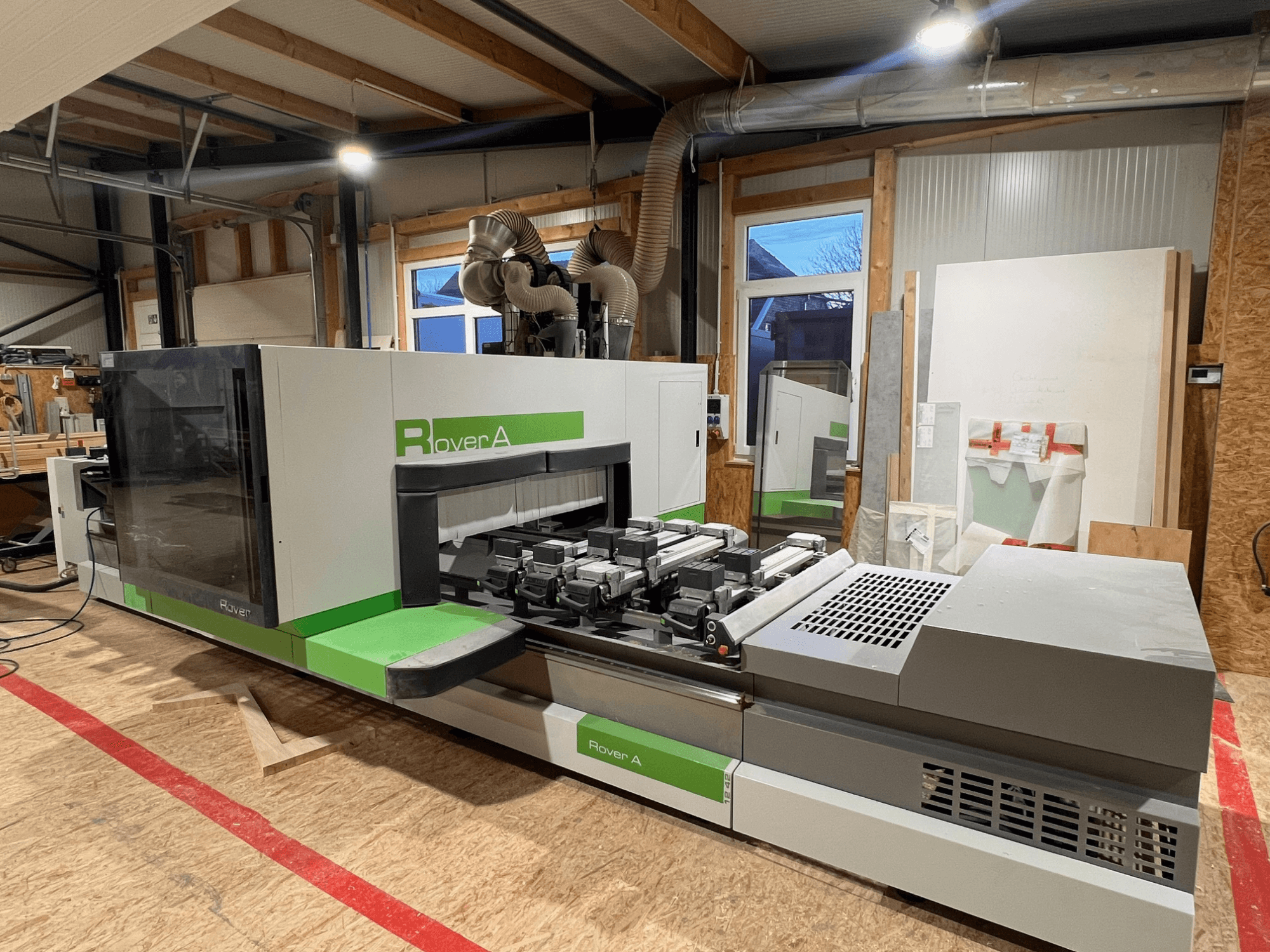

BIESSE - Rover A 1242DE-CNC-BIE-2021-00001

• Tööpiirkond

  • Y (5-teljeline): 1270 mm

  • Y (4-teljeline): 1260 mm

  • Z (H=74 mm vaakummoodulitega): 230 mm

  • Z (H=29 mm vaakummoodulitega): 275 mm

• Teljed ja ajamid

  • X ja Y: hammasratasajam; täpsusklass 6

  • Z: eelpingestatud mutteriga kuulikruvi; täpsusklass ISO C7

  • Mootorid: Harjadeta mootorid digitaalsete ajamitega Mechatrolink süsteemi kaudu.

• Juhtimissüsteem ja PC riistvara

  • Juhtimine: BH660 (PC-põhine) WRT (Windows Real Time) tehnoloogiaga.

  • PROTSESSOR: Intel Core i5 või kõrgem

  • RAM: 16 GB

  • Mälu: 256 GB SSD või suurem

  • Monitor: 21,5-tolline LCD-värviekraan

  • Operatsioonisüsteem: Windows koos reaalajas toimuva protsessihalduse laiendiga

  • Ühendatavus: Ethernet-kaart; USB-pordid

• Elektriline ja pneumaatiline

  • Toiteallikas: 380 / 400 / 415 V - 50/60 Hz

  • Juhtimispinge: 24 V DC (stabiliseeritud toiteallikas)

  • Kapi jahutus: Kliimaseadmed kuni 40 °C (104 °F) töötamiseks

  • UPS (katkematu toiteallikas): 7-10 minutit tööaega andmete kaitsmiseks

• Tööriistade tugi (ATS-süsteem)

  • Töödetailide toed: 8 ATS-alumiiniumtoestit lineaarsetel juhikutel

  • Moodulite kandurid: 24 kandurit (132 × 132 × H41,5 mm) pneumaatilise kinnitusseadmega.

  • Seadistusassistent (SA): Käsitsi positsioneerimine LED-indikaatoritega; ±1,5 mm täpsus

  • Vaakumtsoonid: 2 sõltumatut tööpiirkonda X; 2 sõltumatut kinnituspiirkonda X.

• Tarkvara ja litsentsimine

  • Esmane tarkvara: NC-HOPS 7 MacroCAM

• Ohutus ja hooldus

  • Ohutussüsteem: Põrkepiirdesüsteem (ees ja taga) kokkupõrke korral koheseks peatumiseks

  • Kaitse: Polükarbonaadist läbipaistev esiplaat ja heli neelav kate.

  • Määrimine: Lineaarsete juhtide ja hammasratta/pinjoni automaatne määrimissüsteem.

Lisavarustus

• Vaakumpumbad (toetatud/valikuline): Kuni kaks seadet, kumbki 90/100 m³/h või 250 m³/h
