Citizen - Cincom L20E-2M8SI-TUR-CIT-2016-00001

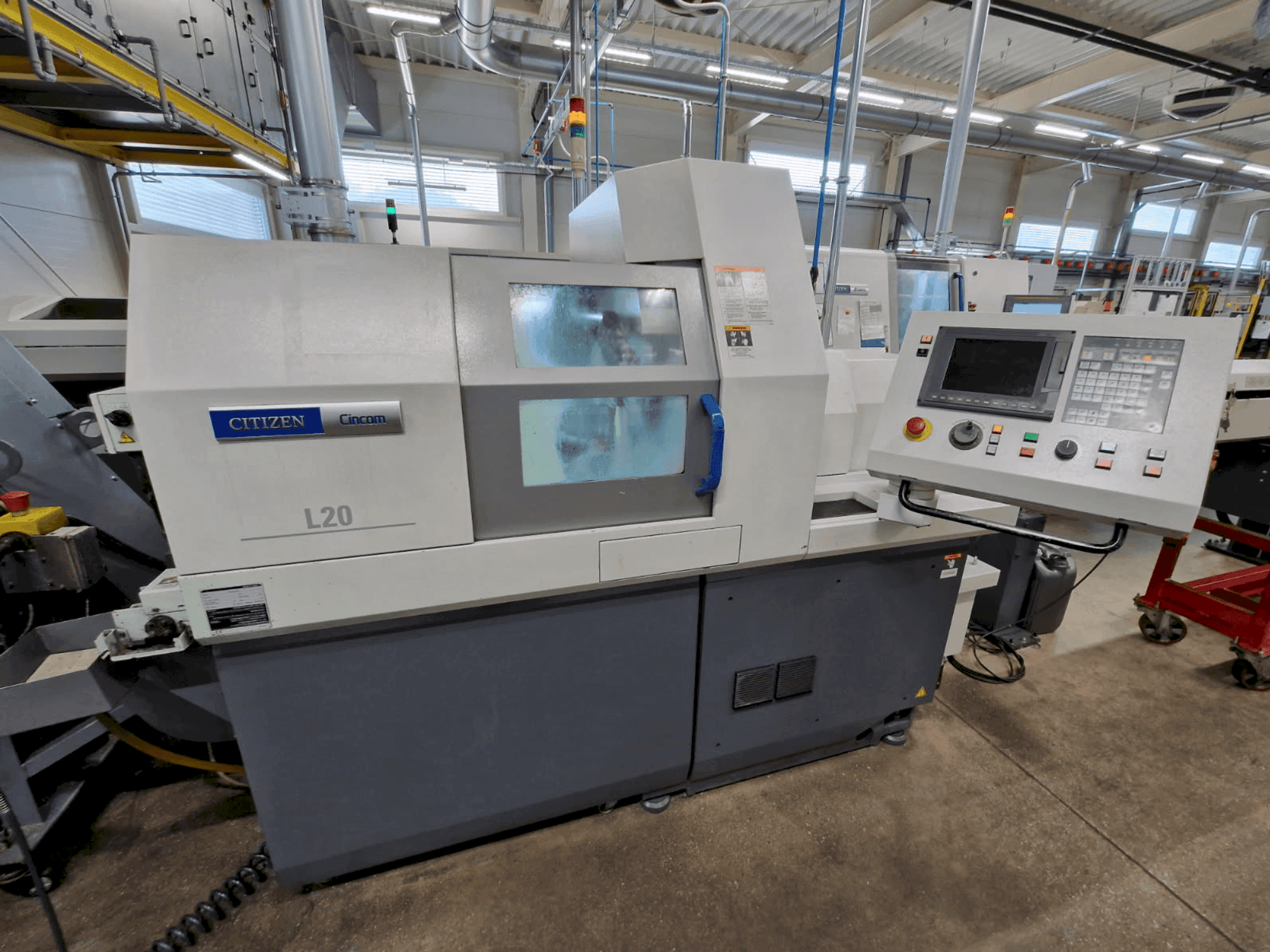

CITIZEN Cincom L20E-2M8 koos FMB vardasööturi ja LNS kiibikonveieriga

Masin sobib tõhusaks treimiseks kuni 20 mm läbimõõduga.

Masin on mõeldud kuni 37 tööriista jaoks keeruliste toodete töötlemiseks.

Tööriistakomplektide aluskomplektid:

Vertikaalne hoidik 5 tööriistaga

4-7 pöörlevat tööriista radiaalse risttöötluse jaoks

Puuritööriistad 3-9 eesmise töötlemise jaoks

0-4 pöörlevat tööriista vastasspindli jaoks

4-10 puurimistööriistad vastasspindli jaoks

Põhikonfiguratsioon

Põhiplaat: plokkvalu tugevate lineaarsete juhikutega (soojus- ja vibratsioonistabiilsus)

Põhispindel: 10 000 p/min, C-telg, Ø läbipääs 26 mm (max. riba Ø20 mm).

W1: vertikaalne hoidik 5 tööriistaga (12 × 12 × 130 mm)

3 × GSC1310 radiaalselt pöörlevad tööriistad ER16 (1 kW, 7500 pööret minutis)

GSE3210 pöörlev seade, mis on reguleeritav 0°/90° freesimisseadme jaoks (3× GSC1310 ER16).

U124B puurimisplokk (2+1) sügavate aukude jaoks

Vastaspindel: 8000 pööret minutis, C-telg valikuline, võimsus 0,75/1,5 kW

U153B ajamiga tööriistaplokk vastasspindlile (0,75 kW) + 4× SAU819 adapterid Ø19,05

Kontrolleri: Mitsubishi Meldas 700 (Windows OS, täiustatud protsessor, LCD 8,4").

Samaaegne töötlemine põhi- ja abispindlitel

Uus lükanduksekaane disain, ruumi kokkuhoidev

Tehnilised andmed

Põhispindel

Maksimaalne treipikkus: 200 mm

Läbimõõt Ø: 26 mm

Maks. riba Ø: 20 mm

Pöörlemiskiirus: 200-10 000 p/min

Võimsus: 2,2 / 3,7 kW

Positsioneerimine: C-telg (0,001°)

Vastupidine spindel

Maksimaalne riba Ø: 20 mm

Pöörlemiskiirus: 200-8000 p/min

Võimsus: 0,75 / 1,5 kW

Positsioneerimine: C-telg

Maksimaalne töödeldava detaili pikkus kinnitushoidikus: 80 mm

Käitatavad tööriistad

Pöörlemiskiirus: 200-7 500 p/min

Võimsus: 1 kW

5 tööriista (vertikaalne hoidik) + 4-7 radiaalset + 3 Z-suunas

Tööriistad

5 tööriista (12 × 12 × 130 mm)

3-positsiooniline puurimisblokk vastaspindlil (3 × Ø25,4 mm)

Tagatöötlushoidikud: 3-6 (Ø19,06 mm)

Juhikud

Hoidikud: E145

Juhtpuks: Neukomm 22.001

Masin ER16 / ER11

Lisavarustus

• Kinnitusseade Ø25 mm

• Pump 15 baari vastaspooli loputamiseks

• SAU819 adapterid kuni Ø8 mm

• Trafo 3×400V/3×200V, 10 kW

• Hõõrdekonveier LNS MH-HB

• FMB Minimag 20/3200 varrasöötur
