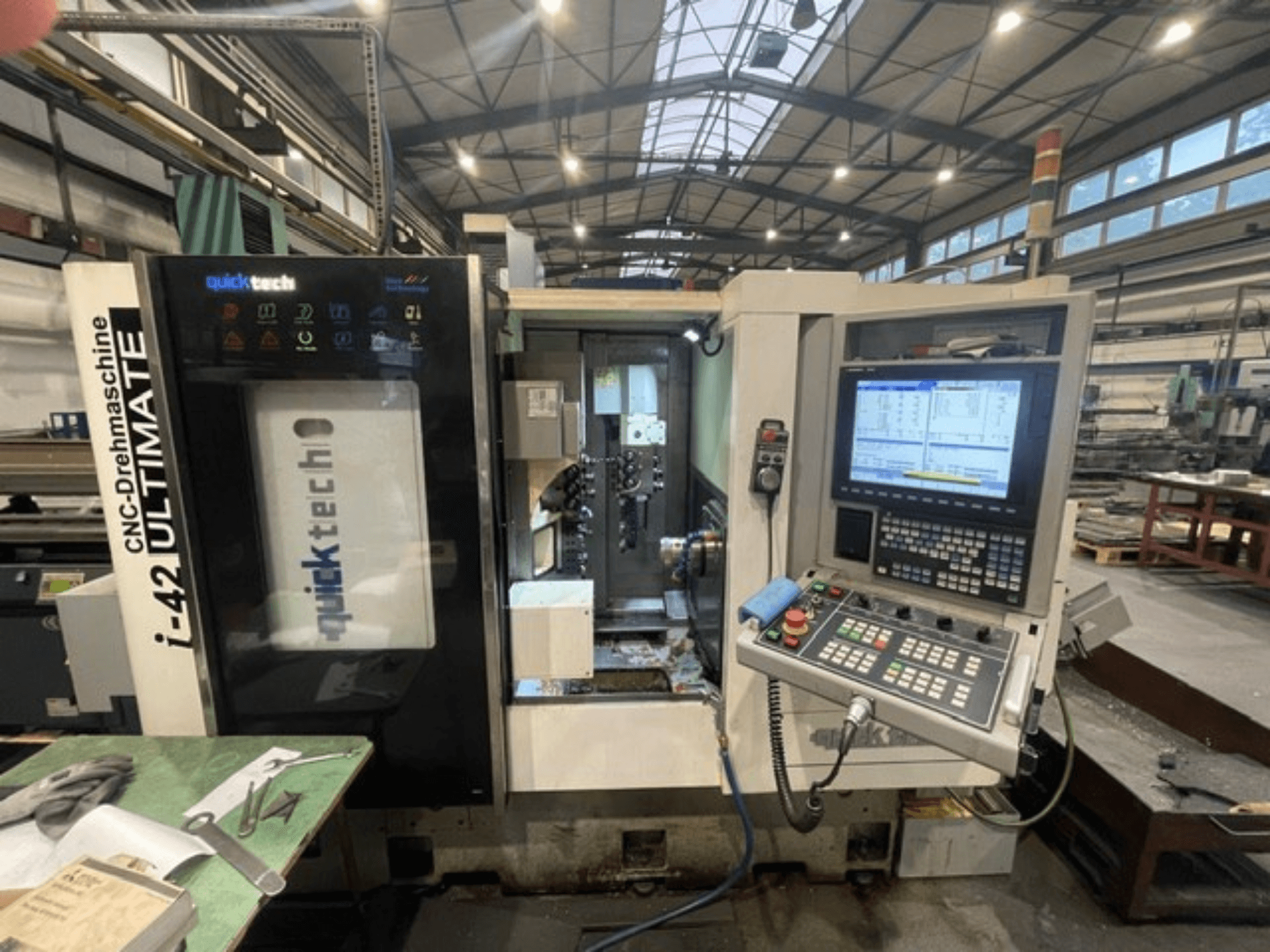

See 7-teljeline Quick-Tech I-42U on toodetud 2015. aastal. Selle maksimaalne riba läbimõõt on 42 mm ja maksimaalne töötlemispikkus 250 mm. Masin on varustatud võimsa spindli kiirusega 6000 pööret minutis ja sisaldab automaatset varraste etteandjat. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge meie müügil olevat Quick-Tech I-42U Šveitsi tüüpi treipingi. Võtke meiega ühendust, et saada lisateavet.
Ülevaade
- kaubamärk: Quick-Tech
- aasta: 2015
- MUDEL: I-42U
- tootmistunnid: 5159
- rakenduse tüüp: Treimine
- Asukoht: Tšehhi Vabariik
- seadme tüüp: Šveitsi tüüpi treipink
- juhtseadme tootemark: MITSUBISHI
Tehniline teave - Quick-Tech I-42U
Kontrollseade
- Juhtimismärk: MITSUBISHI
Mõõtmed
- Masina kõrgus: 1900 mm
- Masina pikkus: 3500 mm
- Masina kaal: 4200 kg
- Masina laius: 1900 mm
Liikumine
- Telgede arv: 7
- X-telje liikumine: 150 mm
- Y-telje liikumine: 385 mm
Tehnilised andmed
- Vastupidav spindel: Jah
- Ajendatud tööriistad: Jah
- Maksimaalne vara läbimõõt: 100 mm
- Pöörleva jõud: 7.5 kW
- Pöörlev kiirus: 6000 RPM
Lisainformatsioon
Kontroll
Mitsubishi M720 CNC
15-tolline värviline LCD-ekraan
LED-indikaatoritega uks
Töösignalisatsioon ja automaatne häirelüliti
Sisseehitatud side/liides riba sööturiga
CE-märgis
Juhend/käsiraamat
Põhispindel
Laagri läbimõõt: 100,0 mm
Maksimaalne riba läbimõõt: 42 mm
Maksimaalne töötlemispikkus: 250,0 mm
Hoidik: DIN-173E42B
Spindli nina: A2-5
Spindli puur: 44,0 mm
C-telg: 0,001°
Vastaspindel
Maksimaalne riba läbimõõt: 42 mm
Maksimaalne töötlemispikkus: 100 mm
Hoidik: DIN-173E-42B
Spindli nina: A2-5
Pöörlemiskiirus: 4000 p/min
Võimsus: 3,7 kW
C1-telg: 0,001°
Liigutused ja teljed
X: 150,0 mm | Y: 385,0 mm | Z: 250,0 mm | B: 360°
X1: 400,0 mm | Y1: 400,0 mm | Z1: 300,0 mm
Servomootorid (X, Y, Z, X1, Y1, Z1): Mitsubishi AC servomootorid, igaüks 1,5 kW
Indekseerimine tööriista asukohast: 0.3 s
Tööriista vahetamise aeg (lõikamine/lõikamine): 0.6 s
Tööriistapea (peamine)
Kombineeritud tüüp
Tööriistad: 6 välised, 5 sisemised
Välise tööriista suurus: 20,0 × 20,0 mm
Maksimaalne sisemine tööriist: ER20 / 20,0 mm
Ajatavad tööriistad (põhilised)
B-telg 12 ajamiga tööriistaga
Võimsus: Mitsubishi AC Servo, 15 kW
Pöörlemiskiirus: 4000 pööret minutis
Maksimaalne tööriistade suurus: ER-20
Maksimaalne puurimise läbimõõt: 12 mm
Maksimaalne keermestus: M10 × 1.5
Tööriista pea (vastukaal)
Kombineeritud tüüp
Tööriistad: 5 välised, 9 sisemised
Välise tööriista suurus: 20,0 × 20,0 mm
Maksimaalne sisemine tööriist: ER20 / 20,0 mm
Ajatavad tööriistad (vastukaal)
Arv: 6 (3 aksiaalset, 3 radiaalset)
Võimsus: Mitsubishi AC Servo, 1,5 kW
Pöörlemiskiirus: 4000 pööret minutis
Maksimaalne tööriistade suurus: ER-20
Maksimaalne puurimise läbimõõt: 12 mm
Maksimaalne keermestus: M10 × 1.5
Hüdraulikasüsteem
Hüdraulikamootor: 0,75 kW
Maksimaalne süsteemirõhk: 50 kg/cm3
Õlitussüsteem
Määrdemootor: 25 W
Mahuti maht: 2 l
Jahutussüsteem
Jahutusvedeliku paak: 200 l
Jahutusmootor: 1/4 HP
Jahutusvedeliku rõhk: 2,5 MPa
Pikkus: 2900 mm (3500 mm koos laastukonveieriga, mis on masina osa)
Kaasa arvatud standardvarustus
Põhivarustus koos tööriistadega
Tööriistahoidja ja pingi komplekt
Automaatne määrimine
Laastude eemaldaja/laastukonveier (integreeritud, vastavalt mõõtmete märkusele)
Töödetaili eemaldamine (labidas) - kui see on integreeritud
15-tolline värviline LCD-ekraan
Töö signalisatsioon ja automaatne häire lüliti
Juhend/käsiraamat
LED-indikaatoritega uks
Lisavarustus
Automaatne vardasöötja, 1200 mm pikkune
Töödetailide eemaldamise konveier
Töödetaili eemaldamise labidas (kui see on ette nähtud välise seadmena)
Trafo 380-440 V, 60/50 Hz
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
