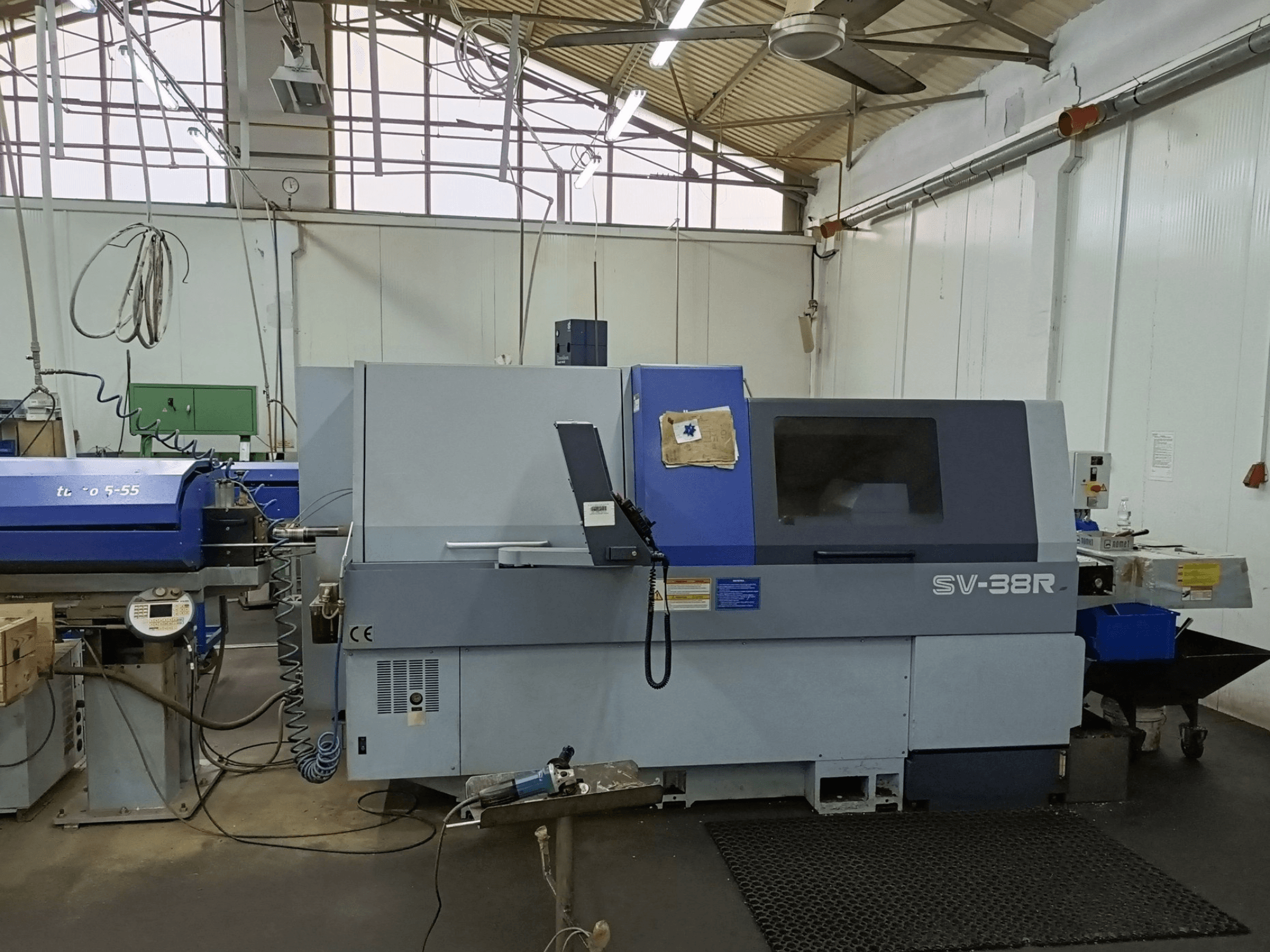

STAR MICRONICS - SV-38R type BPL-TUR-STA-2015-00001

• Telgede skeem: X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3, B3, C1, C2

• Töötlemisvõimsus:

  • Maksimaalne treimisdiameeter: 38 mm

  • Pea maksimaalne liigutus: 350 mm

  • Kiirliikumine: X1/X2/X3/Y1/Z1/Z2/Z3 30 m/min; Y2 20 m/min; Y3 15 m/min

• Põhivõll:

  • C-telje juhtimine

  • Mootori võimsus: 7,5 kW pidev / 11 kW (10 min, 25% koormus)

  • Põhivõlli kinnitus

  • Sünkroonne pöörlev juhikpuks õhupuhumisega

• Abispindel:

  • Maksimaalne pöörlemiskiirus: 7 000 p/min

  • C-telje juhtimine

  • Mootori võimsus: 5,5 kW pidev / 7,5 kW (10 min, 40% koormus)

  • Abispindli kinnitus

  • Õhupuhumine

• Tööriistasüsteem:

  • 5-positsiooniline tööriistapidike

  • 10-positsiooniline tööriistatorn

  • 8-spindliga tagatöötlusüksus

  • Eesmine puurimine: 3 tööriista jaama kohta

  • Maksimaalne puurimisläbimõõt: 23 mm

  • Maksimaalne keermestamisvõime: M16 × 2,0

• Ajamiga tööriistad:

  • Tööriistapost: 4 ajamiga positsiooni; maksimaalne kiirus 6 000 p/min; mootor 2,2 kW

  • Revolver: 2 ajamiga tööriista iga positsiooni kohta; maksimaalne kiirus 5 700 p/min; mootor 2,7 kW pidev / 4 kW (5 min, 30% koormus)

  • Maksimaalne puurimisläbimõõt (ajamiga): 10 mm

  • Maksimaalne keermestamisvõimsus (ajamiga): M8 × 1,25

• Sisseehitatud/standardvarustus:

  • Lõikeriista purunemise tuvastamine

  • Automaatne keskmäärimine

  • Hüdraulikaseade

  • Pneumaatiline agregaat

  • Jahutusvedeliku taseme näidik

  • Lekke tuvastamise lüliti

  • Tööala valgustus

  • RS-232C liides

• Töötunnid ja loendurid:

  • Sisselülitatuna: 24 295 h 59 min

  • Töörežiim: 21 038 h 55 min 37 sek

  • Lõikamine: 6 872 h 30 min 44 sek

Lisaseadmed

• Varraste etteandur: FMB Maschinenbau, mudel FMB turbo 5-55 / 3200 A (2016. aasta)

  • Varraste maksimaalne pikkus: 3 200 mm

  • Varraste läbimõõdu vahemik vastavalt tarnitud spetsifikatsioonile: 5–65 mm (tuleb kinnitada etteanduri dokumentatsiooniga)

  • Söötmiskäik: 0–1 000 mm/s; Tagasiliikumise kiirus: 0–1 000 mm/s

  • Varraste etteanduri liides

  • Märkus: tegelik töötlemisdiameeter on treipingi piirangute tõttu 38 mm

• Valmisdetailide konveier
