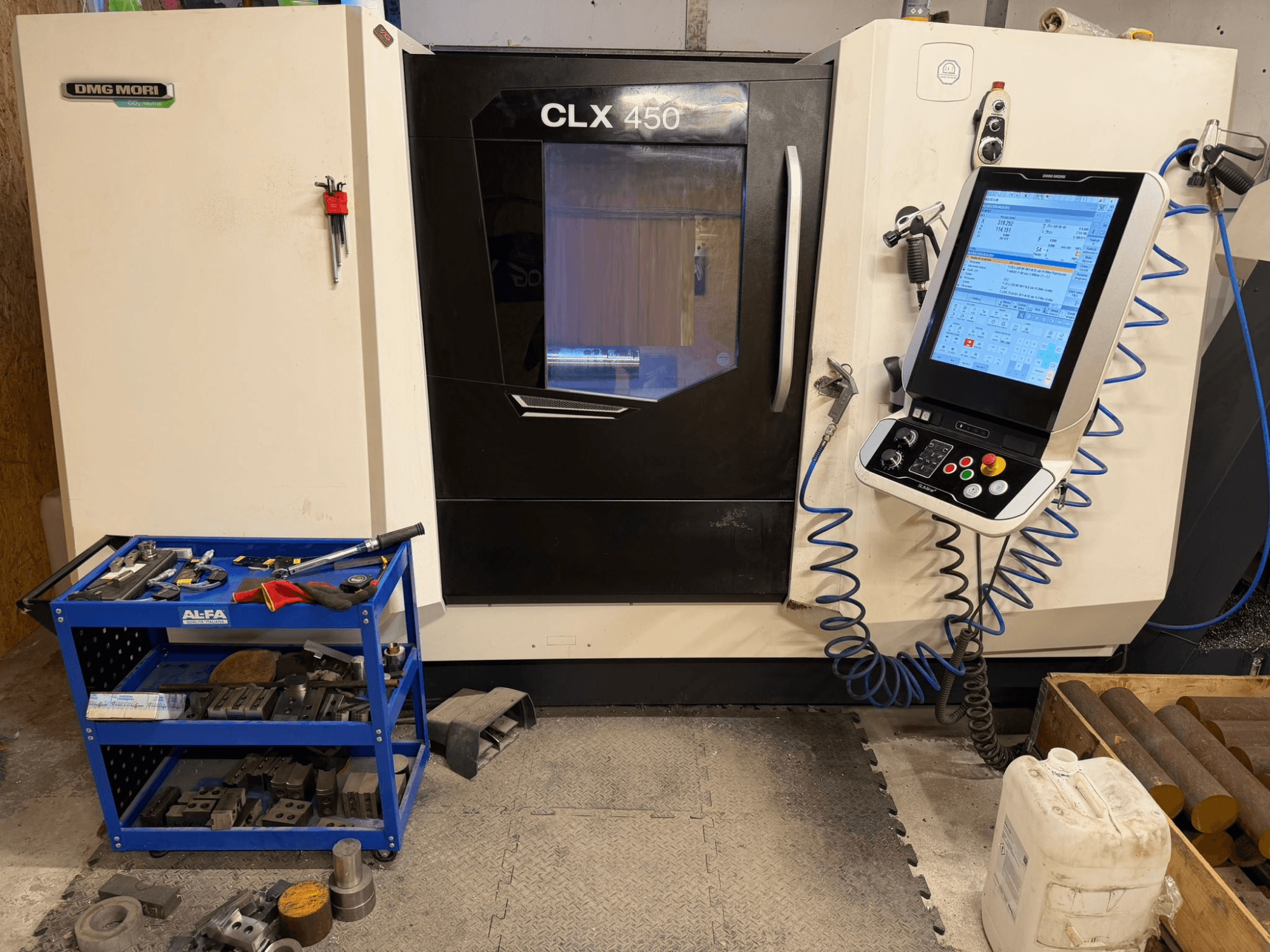

DMG MORI - CLX 450 V3 PL-TUR-DMG-2022-00002

• Versioon: (puudub Y-telg); seadistatud treimiseks + freesimiseks (C-telg).

• Tööpiirkond:

  • Pöördumine üle voodi: 650 mm

  • Pöördumine üle ristliuguri: 465 mm

  • Maksimaalne pööramise läbimõõt: 400 / 315 mm

  • Kiirliikumine X/Z: 30 / 30 m/min

• Telged: X, Z, C; C-telje positsioneerimistäpsus: 20 arcsec

• Põhispindel:

  • Spindli nina: A2-8

  • Tangi mahutavus: 80 mm

  • Eesmise laagri läbimõõt: 130 mm

  • Tooriku läbimõõdu valikud: 210 / 250 / 315 mm

  • Spindli võimsus (40% / 100%): 25,5 / 17 kW

  • Maksimaalne pöördemoment (40% / 100%): 426 / 283 Nm

• Revolver (VDI 40):

  • (12 ajamiga)

  • Tööriistajaama läbimõõt: 40 mm

  • Tööriista võimsus: 5,44 kW

  • Ajamiga tööriista pöördemoment: 20 Nm

  • Tööriista maksimaalne kiirus: 4000 pööret minutis

• Tailstock:

  • Liikumine: 500 mm

  • Keskuse liides: MK5

  • Maksimaalne jõud: 8 kN

• Juhtsiinid / kuulikruvid: X/Z 40 × 10 mm

• Täpsus: X/Z: 5 / 10 µm.

• Mahtuvus / tööhoidik:

  • Maksimaalne võimsus: 80 mm

  • Hüdrauliline pingutuspesa: Ø 254 mm (paigaldatud)

  • Puursõrestiku puur: 82 mm

• Jahutusvedeliku ja laastude käitlemine: Jahutusvedeliku püstol 5 baari; laastude mahuti

• Juhtimine: Siemens SLIMline multi-touch (19")

• Mõõtmed ja kaal:

  • 4950 - 5050 kg.

  • Kaal koos laastukonveieriga: umbes 5500 kg.

• Märkused: Täielik 12 juhitavat tööriistakohta

Lisavarustus

• Laastukonveier (paremalpoolne väljastus)

• Hüdrauliline sabapuks (M-funktsiooniga juhitav)

• Otsemõõtesüsteem (X-telg)

• Väline elektrooniline käsiratas

• DMG MORI IoTconnector

• Marposs tööriista sond

• Signaaltorn (4-värviline)

• Staatiliste tööriistapidurite komplekt VDI 40

• Ajatavate tööriistade komplekt WTO (QuickFlex, ER32)
