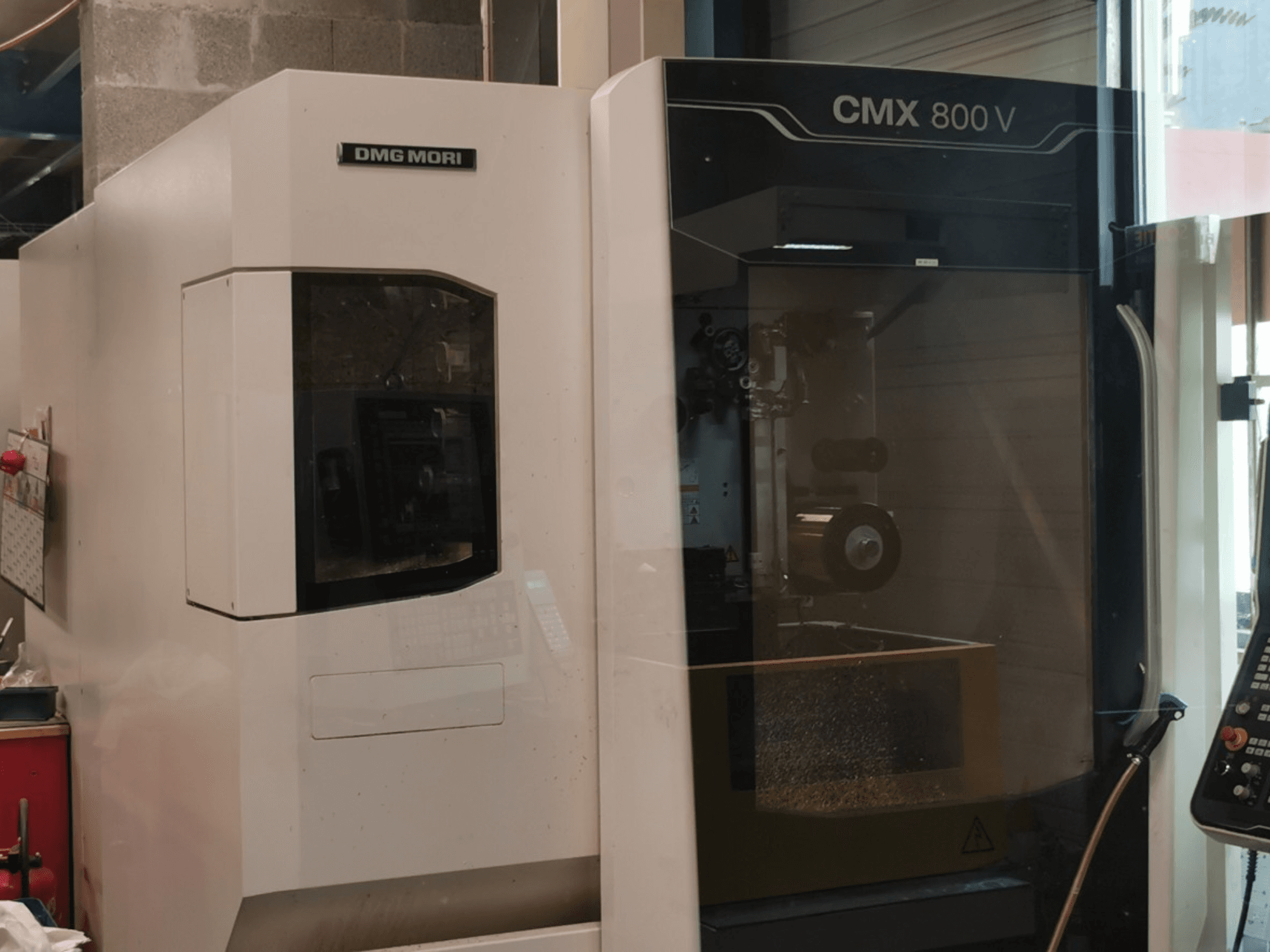

DMG Mori Seiki CMX 800 V

Fotogalerii

71.000 €

gindumaci hinnakiri

(Ex works)

Küsige ametlikku pakkumist

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

Name: DMG Mori Seiki CMX 800 V
Brand: DMG Mori Seiki
SKU: CH-MIL-DMG-2017-00001
Price: 71000 EUR
Availability: InStock

71.000 €

gindumaci hinnakiri

(Ex works)

küsige ametlikku pakkumist

Külastage masinat

tehke vastupakkumine

Kas teil on lisaküsimusi? Võta meiega ühendust!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Võtke ühendust Whatsappis

GINDUMAC
Tooted
Tööpingid
➤ Müügil kasutatud DMG Mori Seiki CMX 800 V | gindumac.com

Kuva algkeeles

See 3-teljeline DMG Mori Seiki CMX 800 V on valmistatud 2017. aastal. Selle liikumisulatus on X-teljel 800 mm, Y-teljel 560 mm ja Z-teljel 510 mm. Masinal on tugev töölaud mõõtmetega 1100 x 560 mm ja maksimaalne töölaua koormus on 800 kg. Kui soovite kõrgekvaliteedilisi töötlemisvõimalusi, kaaluge vertikaalset töötlemiskeskust DMG Mori Seiki CMX 800 V. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

kaubamärk: DMG Mori Seiki
aasta: 2017
MUDEL: CMX 800 V
tootmistunnid: 5000
rakenduse tüüp: Freesimine
Asukoht: Šveits
seadme tüüp: Vertikaalne töötlemiskeskus
juhtseadme tootemark: HEIDENHAIN

Tehniline teave - DMG Mori Seiki CMX 800 V

Kontrollseade

Juhtimismärk: HEIDENHAIN
Juhtimismudel: TNC 620

Mõõtmed

Masina kõrgus: 2935 mm
Masina pikkus: 4800 mm
Masina kaal: 5400 kg
Masina laius: 5500 mm
Laua pikkus: 560 mm
Laua kandevõime: 800 kg
Laua laius: 1100 mm

Liikumine

Telgede arv: 3
X-telje liikumine: 800 mm
Y-telje liikumine: 560 mm
Z-telje liikumine: 510 mm

Tehnilised andmed

Maksimaalne tööriista kaal: 8 kg
Pöörleva jõud: 13 kW
Pöörlev kiirus: 12000 RPM
Koonuse suurus: SK 40
Tööriistakohtade arv: 30

Lisainformatsioon

- CNC-juhtimissüsteem: HEIDENHAIN TNC 620 (SLIMline juhtpaneel / MC 7420D arvuti ja ekraan + TE 715D klaviatuur)

- Laua kinnituspind: 1 100 × 560 mm

- Laua maksimaalne koormus (keskpunktis): 800 kg

- Laua laadimiskõrgus (põrandast ülemise servani): 850 mm

- T-soonid: 4 / 18H12 (soonide vahekaugus: 100 mm; 1 etalonsoon: 18H7)

- Spindli pöörlemiskiiruse vahemik: 20 – 12 000 p/min

- Spindli ajamivõimsus (40% ED / 100% ED): 13 kW / 9 kW

- Spindli pöördemoment (40% ED / 100% ED): 82 Nm / 54 Nm

- Tööriista koonus / liides: SK40 (DIN 69871 / DIN 69872 vorm A/B tõmbetapp)

- Tööriista kinnitusjõud: 10 kN (SK40 / BT40)

- Tööriistamagasini mahutavus: 30 pesa (ketitüüpi)

- Tööriista maksimaalne läbimõõt (kõrvuti asetsevate tööriistadega): 80 mm

- Tööriista maksimaalne läbimõõt (vabade kõrvalasuvate pesadega): 125 mm

- Tööriista maksimaalne pikkus (spindli otsast): 300 mm

- Tööriista maksimaalne kaal (automaatne tööriista vahetus): 8 kg

- Magasiini maksimaalne kogukoormus: 240 kg

- Toiteajamid: vahelduvvoolu servomootorid X-, Y- ja Z-teljel

- Kiirliikumise kiirus (X / Y / Z): 30 / 30 / 30 m/min

- Toitekiiruse vahemik (X, Y, Z): kuni 20 000 mm/min

- Asukoha mõõtmise eraldusvõime: 1 µm

- Positsioneerimise ebamäärasus P (VDI/DGQ 3441): 6 µm

- Laastude eemaldamine: integreeritud kraapkonveier (bande grattante, 220 l jahutusvedeliku paak, 20 l/min pump rõhul 5 bar)

- Välised jahutusvedeliku ja õhu toited: reguleeritavad välised jahutusvedeliku pihustid ja puhur (M25)

- Sisemine puhastus: tööpindade loputus-/puhastuspüstol (pistolet de rinçage)

- Telgede käsitsi liikumine: elektrooniline käsiratas (HR 510FS)

- Juurdepääs / ohutusluba: DMG MORI SMARTkey elektrooniline režiimivalija

- Näivvõimsus: 32 kVA

- Nimetatud toitepinge: 400 V AC ±10% (3/N/PE)

- Võrgusagedus: 50/60 Hz

- Juhtpinge: 230 V vahelduvvool / 24 V alalisvool

- Täiskoormusvool (In max): 52 A

- Peakaitsme vool: 63 A

- Lühislülitusvõime (Ics): 0,63 kA

- Seadme baaskaal: u. 5 400 kg

- Laastude konveieri kaal: 500 kg

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.

** Standardne tarneulatus hõlmab üksnes baasmasinat. Lisavarustus ja välisseadmed kinnitatakse sõnaselgelt alles ostuprotsessi käigus siduvate kokkulepetega.
