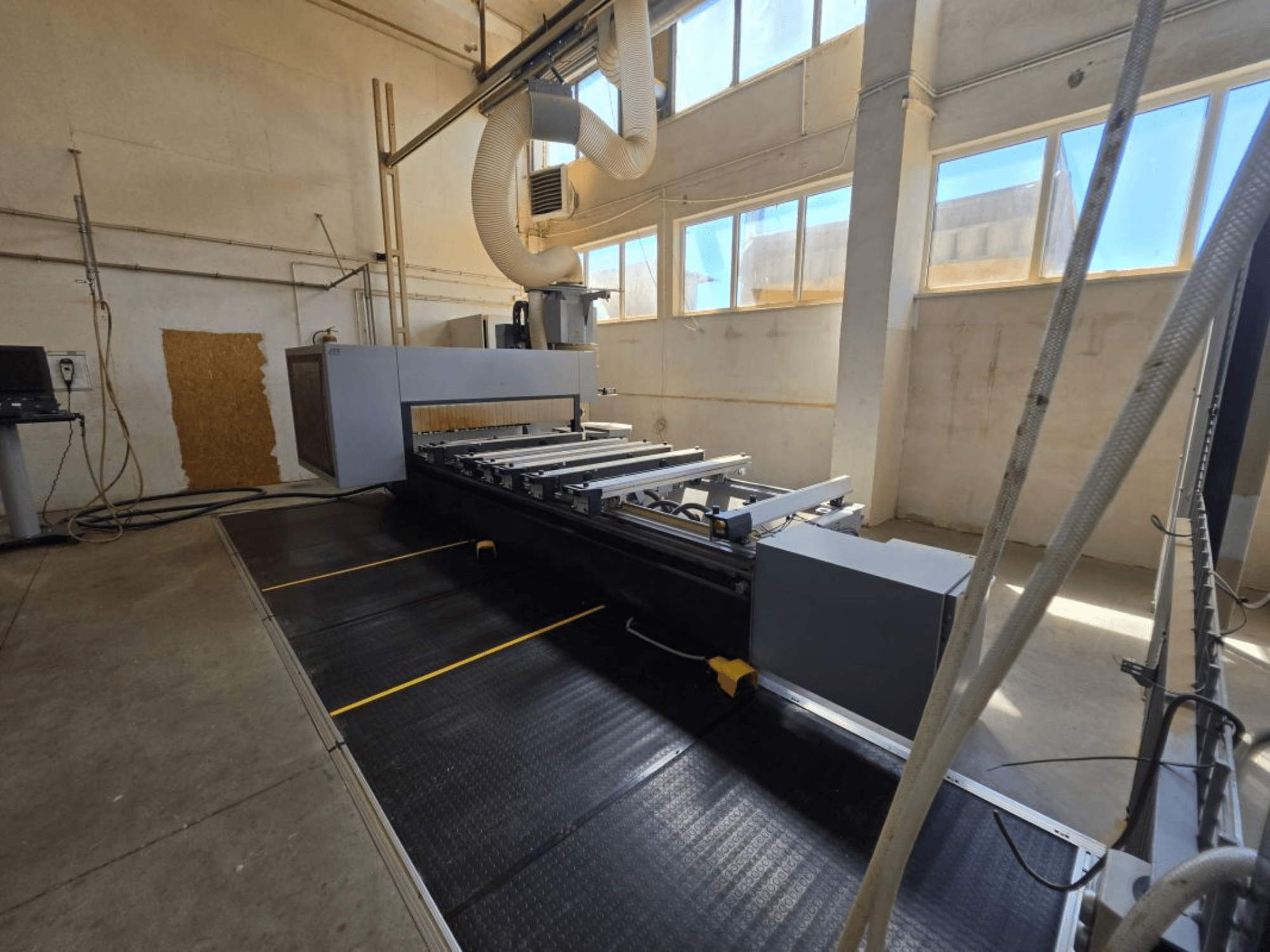

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Tööaeg: 9,370 h

• Ehitus: Raske keevitatud terasraam; kahesuguse ajamiga liikuv portaal.

• Võimsus/elektrilised seadmed: 3x400 V, 50-60 Hz

• CNC-tarkvara: WoodFlash suite (juhtpaneel, tööriistade andmebaas, programmiredaktor, 2D simulaator, 3D eelvaade, DXF import, CAD-funktsioonid, parameetriline/absoluutne/inkrementaalne programmeerimine, taskufreesimine, graveerimine, järjestuse optimeerimine, virtuaalsed tasapinnad, allprogrammid).

• Juhtseadmed ja operaatoriliides:

  • CNC-paneel masina täielikuks juhtimiseks

  • Mobiilne operaatoriterminal koos 24-tollise LED-monitori, klaviatuuri/hiirega, USB-ühendusega

  • Käsijuhtimispuldi söötmise juhtimine (söötmise ületoomine, E-stop, manuaalne söötmine)

• Tööpiirkond ja liikumisteed:

  • Tööpiirkond: X 3000 mm, Y 1550 mm

  • Z-väljaku kõrgus: 150 mm

• Põhispindel (5-teljeline):

  • 5-teljeline elektrospindel kardaanliigendiga, vedelikjahutusega, keraamilised laagrid, R/L pöörlemine

  • Võimsus 12 kW (S6), 1000-24000 p/min

  • Tööriistahoidja HSK F63

  • Tööriista maksimaalne kaal 6 kg; maksimaalne saetera Ø 350 mm

  • Integreeritud agregaadihoidja; elektriliselt juhitav väljatõmbekapsel

• Teljed ja liikumissüsteem:

  • Kaksikajamiga portaal

  • X: spiraalne hammasratas, karastatud lineaarsed juhikud

  • Y: kuulikruvi, karastatud lineaarsed juhikud

  • Z: kuulikruvi, karastatud lineaarsed juhikud

  • Automaatne keskne määrimine

• Tööriistamagasinad:

  • Lineaar: 12 positsiooni, agregaatvõtme; maksimaalne tööriista Ø 250 mm, pikkus 240 mm

  • Pöörlev (portaalil): 18 positsiooni; max tööriista Ø 250 mm, pikkus 280 mm

  • Saetera pealevõtmisjaam: max tera Ø 350 mm

• Puurimine ja soonte freesimine:

  • DH18 6H 2S puurimispea:

    • 12 vertikaalset spindlit (7X / 5Y), 6 horisontaalset spindlit (4X / 2Y).

    • Puurimishoob/-pikkus max 70 mm; tööriistahoidja Ø 10 mm; individuaalajamiga

  • Soonesahad: 2 tera (1X / 1Y), max Ø 120 mm, korpuse paksus max 5 mm, kuni 6000 pööret minutis

• Vaakum ja kinnitus:

  • Konsoollaud 6 konsooliga; eesmine/tagumine programmeeritav seiskamine

  • Juhtmevaba kaheahelaline vaakumsüsteem; tasside kõrgus 100 mm

  • Pneumaatiline konsooli lukustus; 4 liikuvat külgmist peatust; täiendavad tugivarred

  • Vaakumpumba võimsus: 90 m³/h @50 Hz, 108 m³/h @60 Hz

  • Täiendavad vaakumseadmed: vasaku/parema šablooni ühendused; juhitav suruõhk raamklambrite jaoks; sõltumatu vaakumi/õhu juhtimine konsooli kohta

• Ohutus:

  • CE ohutussüsteem, valguskardin, hädaseiskamissüsteem.

  • Vasakpoolne ohutuspiirde, ukse ohutuse jälgimine

  • Vaakum- ja suruõhuandurid

  • Täiendav turvamattide süsteem

Lisavarustus

• Täiendav A-telje ja C-telje mehaaniline lukustussüsteem

• Kaughoolduspakett Interneti kaudu

• Kapi korpuse generaatori tarkvara (3D-kapi projekteerimispakett)

• Hooldustööriistade komplekt

• Dokumentatsioon: Poola kasutusjuhendid; WoodFlash paigaldusjuhend

• Täiendavad tugivarred konsoolidele

• Kaasasolevad tarvikud:

  • 11 vaakumklaasi FA 140 × 115 × 100 mm

  • 4 vaakumklaasi FA 125 × 75 × 100 mm

Märkus: Tehnilised andmed on esitatud ainult teavitamise eesmärgil ja ei ole siduvad.
