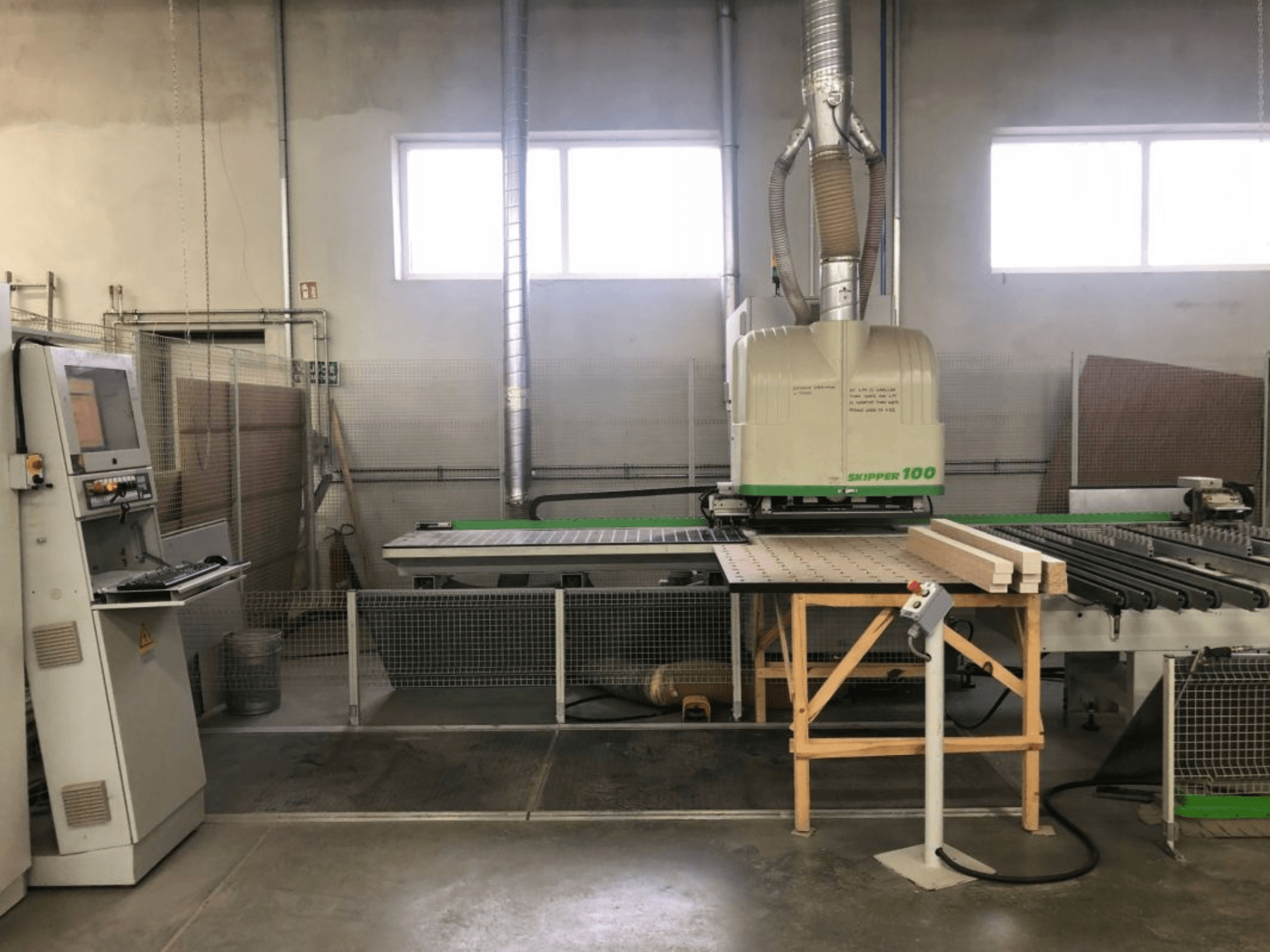

BIESSE - SKIPPER 100PL-CNC-BIE-2009-00002

• Töödeldava detaili suurus

  • Pikkus: 90 – 3 000 mm

  • Laius: 70 – 1 000 mm

  • Paksus: 8 – 60 mm

• Tööpiirkonnad

  • X-telg

    • Vertikaalne puurimine: 0 – 3 000 mm

    • Horisontaalne puurimine (X ja Y): 0 – 3 000 mm

    • Pidev freesimine: 0 – 2 500 mm

    • Osaline freesimine: 0 – 3 000 mm

    • Pidev saagimine (X-suunas): 0 – 2 500 mm

    • Osaline soonimine saega (X-suunas): 0 – 3 000 mm

  • Y-telg

    • Vertikaalne puurimine: 0 – 1 000 mm

    • Vertikaalne puurimine 32 mm süsteemiga: 32 – 1 000 mm

    • Horisontaalne puurimine X-suunas: 0 – 1 000 mm

    • Horisontaalne puurimine Y-suunas: 90 – 1 000 mm

    • Freesimine: 0 – 950 mm

    • Säilitus saega (X-suunas): 112 – 1 000 mm

  • Z-telg

    • Materjali paksus: 0 – 60 mm

• Masina konfiguratsioon ja omadused

  • 78 sõltumatut puurvõlli kahes peegelpildis asetsevas töötlusüksuses:

    • 39 spindlit ülemises töötlusüksuses

    • 39 spindlit alumises töötlusüksuses

  • Iga töötlusüksuse kohta:

    • 29 vertikaalset puurvõlli (19 X-teljel, 10 Y-teljel, vahekaugus 32 mm)

    • 8 horisontaalset puurvõlli X-teljel (4 kahe väljundiga)

    • 2 sõltumatut horisontaalset puurvõlli X-teljel

    • 2 sõltumatut horisontaalset puurvõlli Y-teljel

    • 3,5 kW HSK-elektrispindel, 6 000 – 18 000 p/min

  • Ülemine ja alumine töötamis- (surve)laud

  • Ülemine ja alumine töötlemismoodul

  • Elektrooniline paksuse reguleerimine

  • Keskne automaatne määrimine

  • Arvutipõhine CNC-juhtimine (Windows XP 600 koos Soft CN-iga)

  • Ohutussüsteem

Lisavarustus

• Rullide laadimislaud

• Parempoolne lintkonveier mahalaadimiseks
