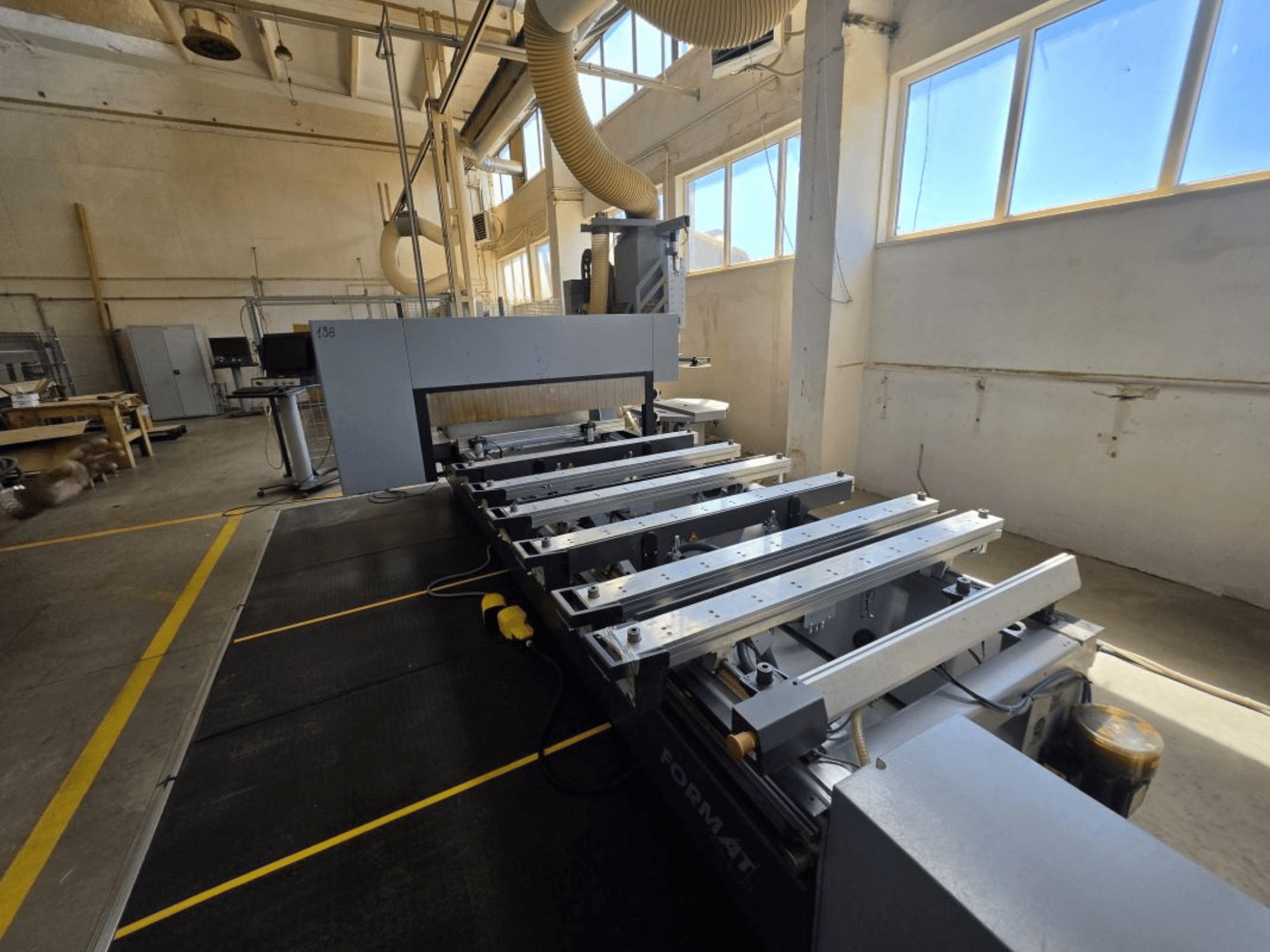

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Tööaeg: 6,442 h

• Seisund: Ilma garantiita

Üldine

• Konstruktsioon: Raskekaaluline keevitatud terasraam, tugevdatud.

• Portaal: Kahekordse ajamiga liikuv portaal

• 5-teljeline samaaegne töötlemine

• Juhtimistarkvara: WoodFlash CNC

• Kaughoolduspakett internetiühenduse kaudu

Tööpiirkond ja teljed

• Tööpiirkond: X 3000 mm / Y 1550 mm / Z vahe 250 mm

• Ajamid: X spiraalne hammasratas; Y/Z täppiskuulipildujad: X spiraalne hammasratas; Y/Z täppiskuulipildujad

• Juhtsiinid: Kõikidel telgedel lineaarsed

• Määrimine: Automaatne tsentraalne süsteem

Põhispindel (5-teljeline elektrospindel)

• Tüüp: Kardaanliigendiga 5-teljeline spindel, parempoolse pöörlemisega

• Võimsus: 12 kW (S6), täisvõimsus umbes 12 000 p/min

• Pöörlemiskiirus: 1 000-24 000 pööret minutis

• Tööriistaliides: HSK F63

• Jahutus: Vedeljahutus; õhujahutusega keraamilised laagrid

• Integreeritud agregaadihoidja; elektriliselt juhitav väljatõmbekate

• Tööriista maksimaalne kaal: 6 kg

• Maksimaalne saetera läbimõõt: 350 mm

Tööriistamagasinad

• Lineaarne hoidik: 12 kohta, raami vasakul pool; eraldi agregaadi võtja; max tööriista Ø 250 mm; max tööriista pikkus 240 mm

• Pöörlevate ketaste hoidik: 18 positsiooni liikuval portaalil; toetab puurid ja agregaadid; max tööriista Ø 250 mm; max tööriista pikkus 280 mm

Puurimisüksus (DH18 6H 1S)

• Vertikaalsed spindlid: kokku 12 (7 X-suunas, 5 Y-suunas)

• Horisontaalsed spindlid: kokku 6 (4 X-suunas, 2 Y-suunas)

• Puurimishoob/sügavus: kuni 70 mm; tööriistahoidja suurus 10 mm; individuaalselt juhitavad spindlid

• Sisseehitatud soonsaag: Ø 120 mm; maksimaalne korpuse paksus 5 mm; kuni 7500 pööret minutis

Vaakum ja kinnitus

• Konsoollaud: 6 konsooli eesmiste/tagumiste peatustega; juhtmevaba kahesuunaline vaakum; vaakumklaasi kõrgus 100 mm

• Pneumaatiline konsooli lukustus; programmeeritavad pneumaatilised peatused; 4 liikuvat külgmist peatust

• Tugevdatud tugivarred (igaüks 40 kg)

• Vaakumpumba võimsus: 90 m³/h @50 Hz; 108 m³/h @60 Hz

• Täiendav vaakumühendus šabloonitööde jaoks

• Juhitav suruõhk raamikinnitite jaoks

• Sõltumatu vaakum/õhk ümberlülitamine konsooli kohta

CNC tarkvara ja juhtimine

• WoodFlash pakett: CNC-juhtimine, tööriistade andmebaas (Tecno Manager), programmiredaktor, 3D eelvaade, DXF-import, CAD-funktsioonid (pööramine/peegeldamine/skaalamine/kopeerimine), graveerimine, taskufreesimine, parameetriline ja absoluutne/inkrementaalne programmeerimine, töötlemise optimeerimine.

• CNC juhtpaneel: Täielik masina töö, programmi loomine/töötlemine, tööriista/töötüki juhtimine, manuaalsed käsud, vaakum/õhk/ohutuse jälgimine.

• Mobiilne operaatoriterminal: 24" LED-monitor, klaviatuur, hiir, USB

• Söötmiskiiruse juhtimisterminal: Käsitsi juhitava söötmise ülekäigupotentsiomeeter; muutuv söötmine mehaanilise töötlemise ajal.

Ohutus

• CE-ohutussüsteem; turvamatt (valguskardina asemel)

• Hädaseiskamissüsteem

• Vasakpoolne ohutuspiirde; ukse ohutuse jälgimine

• Vaakumi ja suruõhu järelevalveandurid

Lisavarustus

• Väline aktiveerimislüliti

• Kaitstud kaablikettide süsteem

• Täiendav A- ja C-telje lukustussüsteem

• Tööriistade hoolduskomplekt

• Poola tarkvara paigalduspakett

• Poola kasutusjuhend

• Saelehtede vahetamise jaam portaalil
