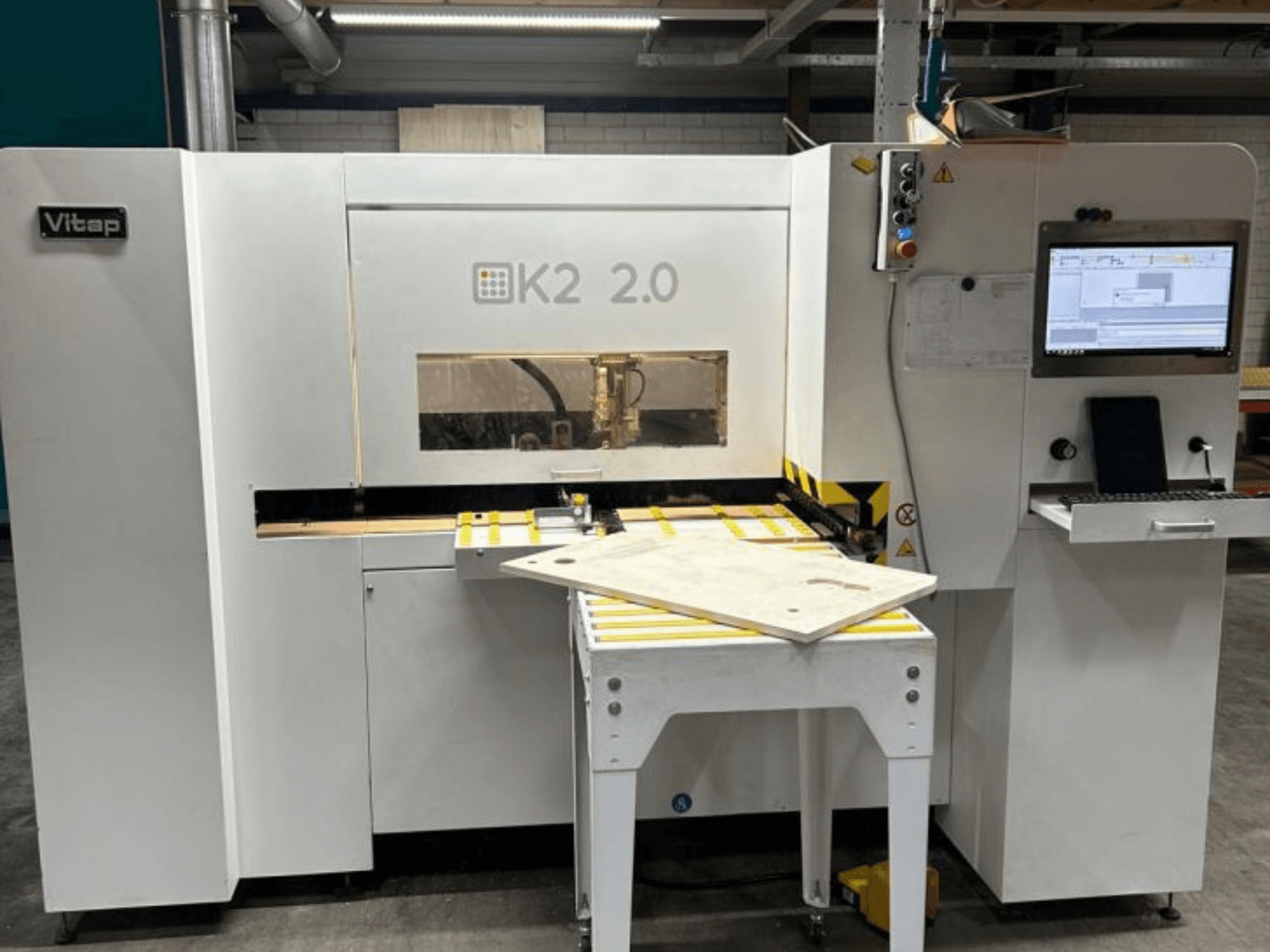

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Kasutatud CNC-puur- ja freespink

Tootja: Vitap

Tüüp: Point K2 TOP 2.0

Valmimisaasta: 2018

Pidev töötlemine, töödeldava detaili töötlemine altpoolt ja detaili automaatne tagastamine operaatorile

3 juhitavat telge:

X-telg – töödeldava detaili katkematu transport DDT (Dual Dynamic Transport System) süsteemi abil harjatu mootoriga

Y-telg – puuripea liikumine

Z-telg – puurimine

- Kahekordne „0“-punkt: uue põlvkonna laser töödeldava detaili alguse ja lõpu tuvastamiseks.

Programm suudab puurimist altpoolt korrigeerida, et saavutada täiuslik tasapinnalisus nii vertikaalsete kui ka horisontaalsete töödeldavate detailide puhul.

Laser koosneb saatjast ja vastuvõtjast, et vältida vigu tumedate servadega materjalide puhul.

- Rullidega külgpiirangud, mis koosnevad fikseeritud ja liikuvast osast, mehaaniline digitaalne näidik automaatse joondamisega nullpiirangule, et eemaldada kuni 3 mm nulljoonel

- Püsiv külgklambri seade täpseks positsioneerimiseks 0-joonel.

- Tööeseme väljund tagant

- Automaatne 4-positsiooniline tööriistavahetaja

- Töödetaili pikkusele piiranguid ei ole

- 19-tolline 5/4 TFT LCD-monitor

- Tööstuslik arvuti

- WSC-kasutajaliides koos Listeriga, parameetriliste tööriistade ja parameetrilise seadistamisega

- CAD TPA EDI32 graafiline programmeerimine, põhi versioon

- USB-port

- Kõigi failide salvestamine

- Makrode programmeerimine

- DXF-failide import

Tehnilised andmed

Sõltumatute vertikaalspindlite arv: 12

X-teljel asuvate sõltumatute horisontaalsete spindlite arv: (2+2)

Y-teljel asuvate horisontaalsete puurvõllide arv: (2+2)

1 saag (Ø 100 mm)

5 kW elektriline spindel ISO 30 koonusega (12 000–24 000 p/min)

Tööeseme maksimaalne kaal: 80 kg

Tööeseme maksimaalsed mõõtmed: X piiramatu, Y 1200 mm, Z 50 mm

Tööeseme miinimummõõtmed: X 270, Y 185 (70°), Z 4 mm

Toitekiirus: 25 m/min

Spindli pöörlemiskiirus: 3500 p/min

Tööriista maksimaalne horisontaalne läbimõõt: 12 mm

Maksimaalne horisontaalne puurimissügavus X- ja Y-teljel: 30 mm

Maksimaalne vertikaalne puurimissügavus: 45 mm

Tööriista maksimaalne läbimõõt vertikaalsuunas: 35 mm

Õhutarbimine: 2000 m³/h

Väljalaske kiirus: 30 m/sek

Heitgaasi väljalaskeavad: 2x Ø 100 mm + 1x Ø 50 mm

Mootor: 1,7 kW

Suruõhk: 7 bar

Maksimaalne õhutarbimine: 60 Nl/min

CE-standardid

- Kontoritarkvara – litsents

- Reguleeritav nullpunkt nelikülgseks vormindamiseks

- Vastab CE-nõuetele

- Alates 28. maist 2026: umbes 500 töötundi ja paigaldatud on uus arvuti

Märkus:

Tehnilised andmed ja kirjeldused on koopia originaalsest tellimuse kinnitusest. Teave on esitatud ainult teavitamise eesmärgil ega ole siduv.
