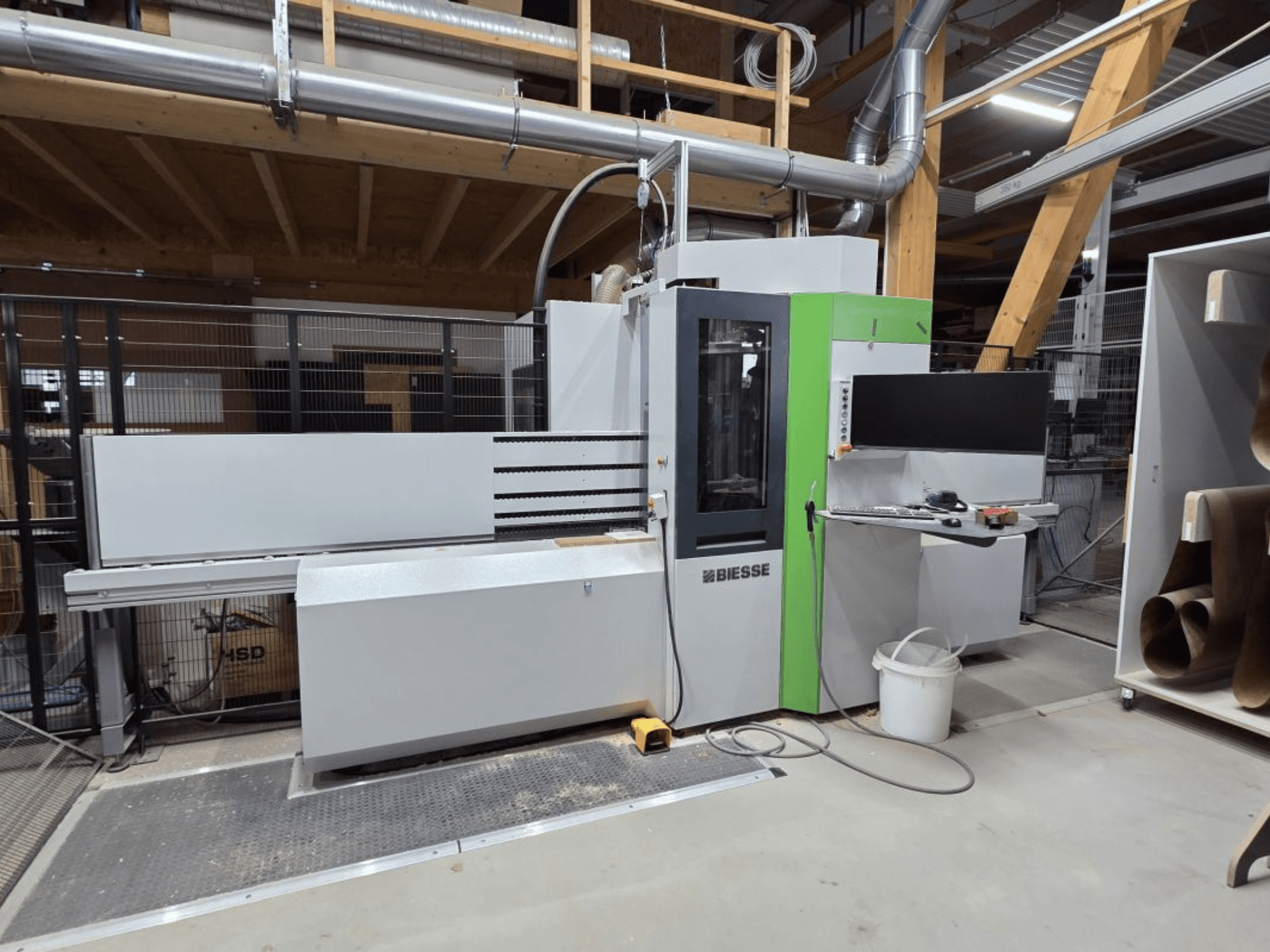

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

kasutatud vertikaalne CNC-töötlemiskeskus

Tootja: Biesse

Tüüp: Brema EKO 2.2

Valmimisaasta: 2022

Tehnilised andmed

Tööala

X = 3 200 mm

Y = 1 250 mm

Töödeldava detaili mõõtmed

Pikkus (X): 200–3 200 mm

Laius (Y): 35–1 250 mm

Paksus (Z): 8–60 mm

Tööeseme maksimaalne kaal: 50 kg

Tööeseme koordinaatsüsteem

Töödetail paigutatakse eelnevalt pikisuunas (X-telg) masina vasakul küljel asuvasse laadimisalasse masina lauale kinnitatud fikseeritud viitepiiriku abil.

Tööeseme positsioneerimisseade

Tööeseme positsioneerimine X-teljel toimub kahe kinnituskahvli abil, mis hoiavad tööeset töötlemise ajal kindlalt paigas. Liikumist tagavad kaks iseseisvalt juhitavat servomootorit.

Tööeseme toetuspind

Töödetaili toetuspind, kus asuvad töötlemismoodulid, koosneb kummiga kaetud rullidest, mis määravad töödetaili viitepunkti Z-teljel.

Töötlemismoodulite vastasküljel tagab survesüsteem töödeldava detaili optimaalse kinnipidamise kogu töötlemisprotsessi vältel.

Trafo ja elektriühendus toitepingele 380–415 V (±10%), 50/60 Hz

Elektrilise juhtimiskapi kliimaseade

bSolid juhtimissüsteem

HP-komplekt töödeldava detaili kinnitushaardurite kiireks liikumiseks

Servomootoritest ja täppisplaneetülekannetest koosnev kombineeritud süsteem võimaldab positsioneerimiskiirusi kuni 110 m/min koos kiirete kiirenduskõveratega.

Jalga vajutatav pedaal kinnitushaardurite avamiseks ja sulgemiseks

BH28 puuripea individuaalselt valitavate spindlitega

- 17 vertikaalset spindlit (7 X-teljel, 10 Y-teljel)

- 5 horisontaalset spindlit (3 X-teljel, 2 Y-teljel)

- 1 soonte saagimise seade fikseeritud lõikamissuunaga X-teljel

11 kW elektrispindel HSK-F tööriista liidesega ja C-telje pöördemomendiga

- 11 kW, 24 000 p/min (S1 pidev töörežiim)

- 6 000–24 000 p/min, programmeeritav NC kaudu

HSK-F63 nurgasaagimisseade

- Maksimaalne pöörlemiskiirus: 8 400 p/min

Puurimis- ja freesimisseade ülemiste ja alumiste servade jaoks / otsapuurimis- ja freesimisseade

- Maksimaalne pöörlemiskiirus: 9 000 p/min

- ER20-tüüpi pinguti

8-positsiooniline tööriistavahetaja – ketastüüpi tööriistamagasin

„Tundlike pindade” komplekt töödeldava detaili transportimiseks

Laserseade QR-koodide käsitsi lugemiseks

SOPHIA – IoT-ühendus

Tappide paigaldusseade Ø8 × 40 mm tappidele koos liimi sissepritsimisega

Barcode2HOPS koos muutujatega

MultiPost uuendus

POST-elemendi jagaja

NC-HOPS 7.0

Märkus:

Tehnilised andmed ja kirjeldused on koopia tollasest tellimuse kinnitusest. Teave on esitatud üksnes teavitamise eesmärgil ega ole siduv.
