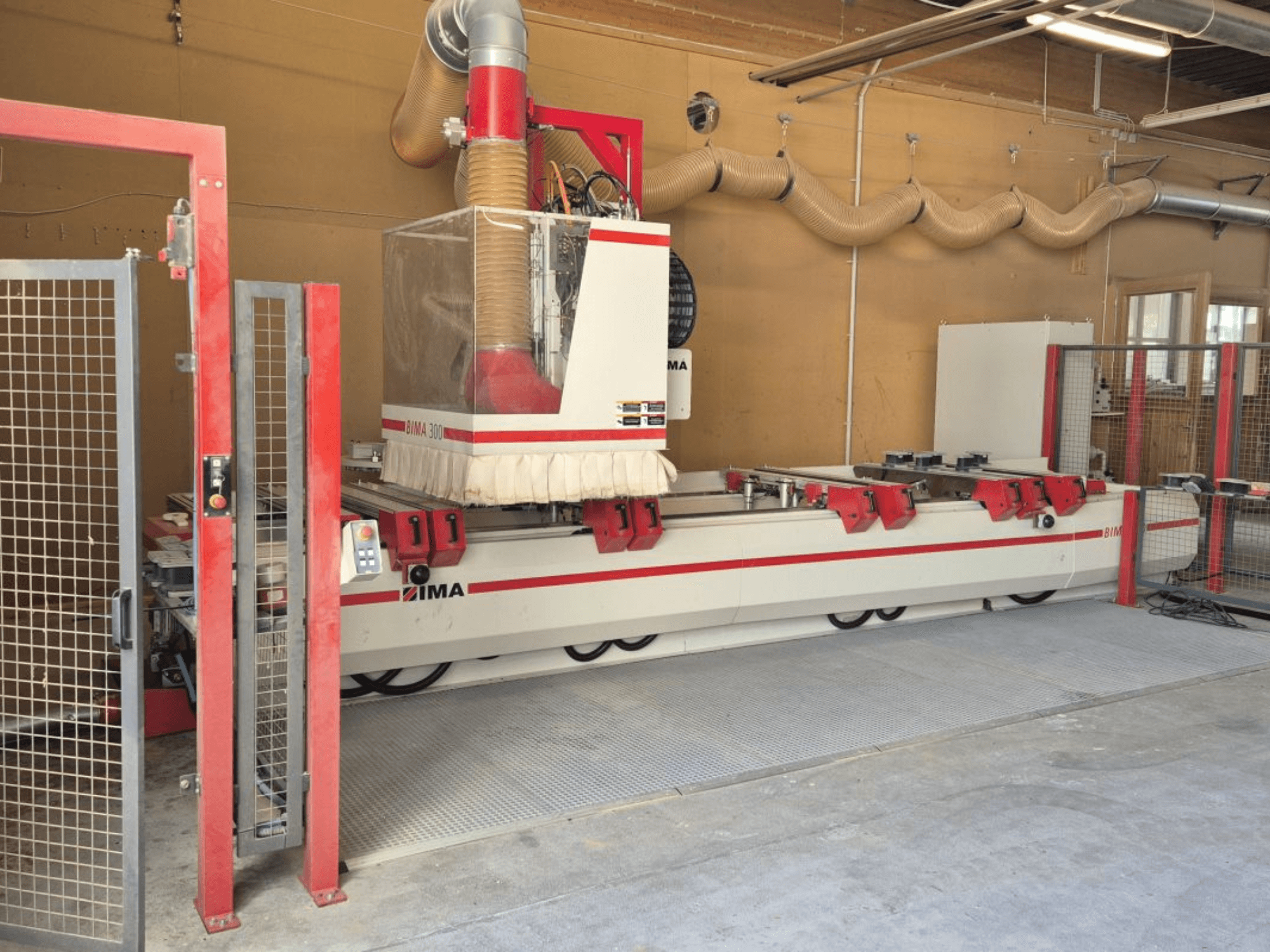

IMA - BIMA/300/125/530DE-CNC-IMA-2012-00001

Tööpiirkond

• Y (põhispindel + tööriist Ø20 mm): 1400 mm

• Y (puurimisüksus, kõik vertikaalpuurid): 890 mm

• Ühe statsionaariga töötlemine: X = 2 × 2550 mm; keskkoha vahe X = 200 mm

• Indekseerimislauaga töötlemine: X = 2 × 2250 mm; vaba ruum keskel = 800 mm

Tööriistamahuti

• Automaatne tööriistade/adapterite vahetaja, revolvritüüpi, 18 pesa

• Paigaldatud toele, liigub X-suunas

Juhtimine ja määrimine

• Eelpingestatud, pinnakarastatud täppisrulljuhikud kõigil telgedel

• Manuaalne keskne määrimine peatelje lineaarsetele juhikutele ja Z-telje kuulikruvidele

Vaakum/lihvimine ja laud

• 1 vaakumpump, 90 m³/h

• Konsoolne laud 2 fikseeritud parema ja 2 fikseeritud vasakpoolse tooriku peatusega (X-suunas) Y-liikumise jaoks

• 10 tugivarre, X-suunas reguleeritavad, igaüks neist tagumise peatusega

• Kõik peatused on programmjuhtimisega

• Patenteeritud 2-kontuurse kinnitusseadmega (voolikuvaba) imiplaadid

• 8 siledat tugirauda, automaatselt langetatavad

• 2 seenenuppu klammerdamiseks/lahutamiseks

Spindel ja töötlemisüksused

• Põhispindel: 10,0 kW (S6), 7,5 kW (S1); HSK F63 (Ø38 mm, vastavalt DIN 69893); 0-24 000 p/min, programmeeritav

• Keskselt integreeritud CNC-telg: 360° pöörlemine adapterseadmete jaoks, pöördemomendi tugi põhispindlil, pneumaatiline liides.

• Puurimine/lihvimine: Vertikaalne puurimisüksus l14 koos 6 horisontaalse spindliga; horisontaalsed üksused igaüks 2 väljundiga

• Kinnitatud soontesaagimisüksus, pööratav 0°/90°

Juhtimine ja tarkvara

• ICOS CNC-juhtimine: PC-põhine, Windows UI, kõikide servoteljete teekonna juhtimine, tööde nimekiri/töölehtede töötlemine, IMA varundamine ja taastamine kahel kõvakettal, UPS.

• IMAWOP tarkvara: Dialoogprogrammeerimine, 3D vaade ja põhisimulatsioon töödeldava detaili, iminappide, klambrite, tööriistade ja adapterite kohta.

Täiendavad seadmed

• Täiendav 2. vaakumpump, 90 m³/h

• Täiendav tsentreerimisrida töödeldavate detailide tsentreerimiseks

• Laastude konveierilint
