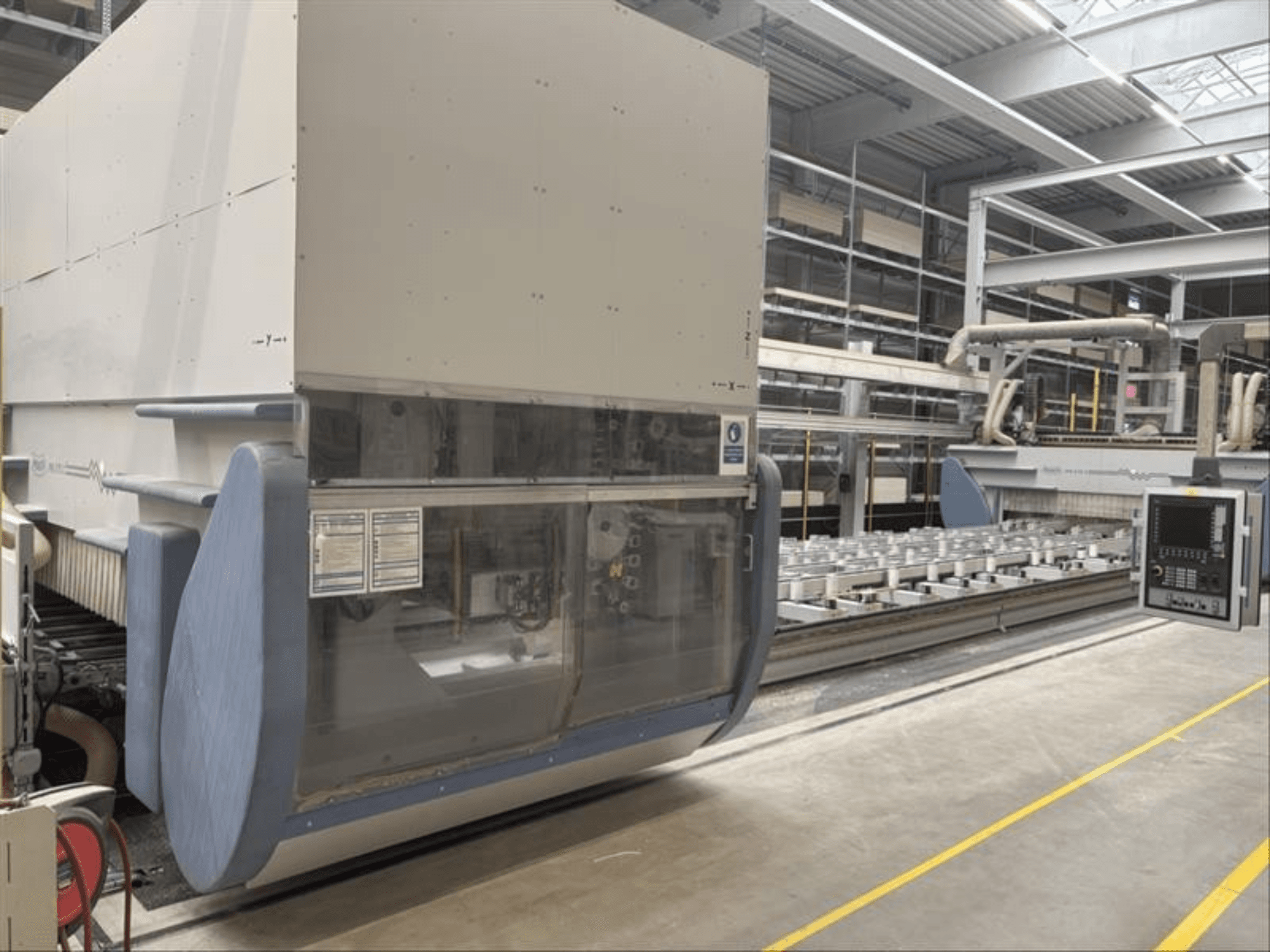

MAKA - PM 270 XDE-CNC-MAK-2012-00001

• CNC-juhtimine: Siemens 840D sl / PCU 50 koos NCU 730-ga; OP 15 juhtpaneel 15-tollise ekraaniga juhtsiinil piki pikitelge.

• Tööpiirkond / töödeldav kuup (koos tööriistaga L/D 160 mm):

  • X: 9000 mm (mõlema portaaliga)

  • Y: 2700 mm

  • Z: standardne kuubiku suurus 420 mm

  • Eritellimuslahendused kuni 60 mm paksusega töödeldavate detailide jaoks

  • 5-teljeline seade

• Portaal 1:

  • Universaalne 5-teljeline freesimisüksus

  • Spindli võimsus: 20/26 kW (S1/S6)

  • Pöörlemiskiirus: kuni 24 000 pööret minutis, vesijahutusega

  • Tööriistaliides: HSK F63, automaatne tööriistavahetus

  • Keermelõikamine võimalik

  • Keti tööriistade hoidik: 32 positsiooni koos pöörleva haaratsiga; operaatori poolel fikseeritud

• Portaal 2:

  • 2 seadme paigalduskonsooli, kumbki 2 suure võimsusega mitme spindliga puurimisseadmega

  • Ühine väljalaskekapsel

  • 13 puurspinni ühe seadme kohta (kokku 26), individuaalselt valitav vertikaalselt, L-kujuline paigutus

  • 2 kallutatud puurspinni, reguleeritavad 0-25° ettepoole (1 paremale, 1 vasakule), kumbki umbes 2,2 kW, 2800 p/min.

  • Puurpuuripuks: Rego Fix ER 25 M

• Töölaud:

  • Alusraam lineaarjuhiga

  • 12 laua risttala lineaarsetel juhikutel X-positsioneerimiseks, igaüks NC-juhitav ja positsioneeritav

  • Vaakumiga varustamine on integreeritud ristpalkide sisse

  • Iga ristpalk eraldi vaakumiga jälgitav ja ühendatud masina juhtimisega

• Paigaldusnõuded: Vundamendi süvend ca. 300 mm

• Töökoha ohutus:

  • Mõlemal portaalil liikuv turvakabiin

  • Turvapommid ja turvavalgusesüsteem operaatori poolel ja taga.

Lisavarustus

• Töödetailide etteandesüsteem: 1 lintkonveier 4 rihmaribaga (igaüks 40 mm lai); iga ristpalk NC-juhitava tõsteseadmega; tööhulk 110 mm (+10 / -100 mm).

• Vaakumsüsteem: Puks vaakumpump Mink MM 1322, imemisvõimsus 250 m³/h, 500-liitrine vahepaak kiireks vaakumi loomiseks.

• Laastude käitlemine: 2 laastukonveierilinti töötlemisala all (kuni 100 x 100 x 100 mm suurustele laastudele/väikestele jäätmetele).

• Automaatne tsentraalne määrimissüsteem
