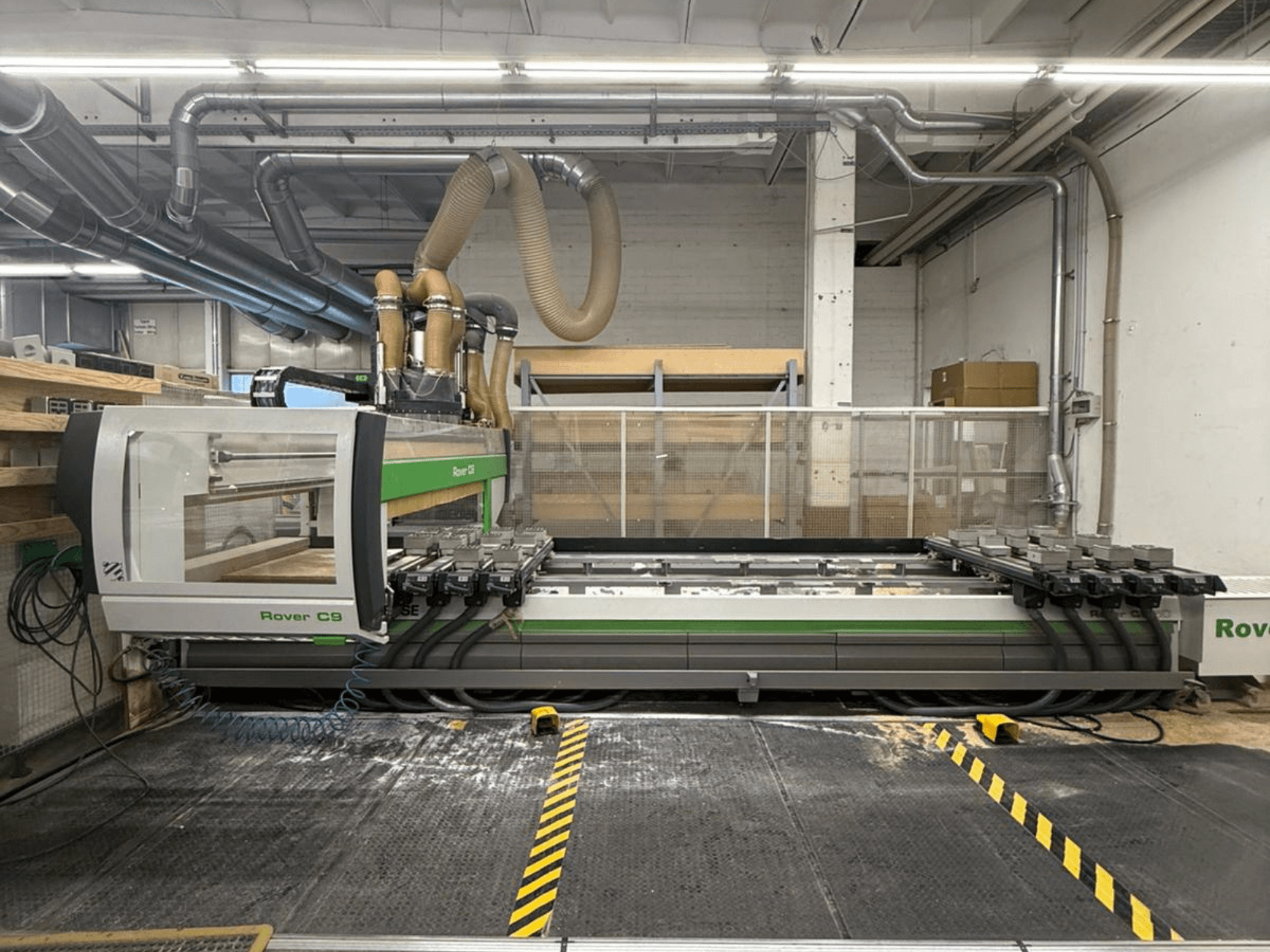

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Töölaud ja kinnitus

• 8 ATS-plaadipidikut (L = 1525 mm) ja 24 liugurit

• Plaadipidike ja liugurite automaatne positsioneerimine (EPS X-Y)

• Pneumaatiline lukustussüsteem, jagatud 2 tööalaks X-teljel

• 8 tagumist piiratud liikumisulatuse piirajat, liigutusulatus 115 mm

• 8 piirikut, liigutusulatus 140 mm, paigutatud 1175 mm kaugusele (L = 1280 / 1525 / 1800 mm)

• 8 piirikut, liigutusulatus 140 mm, paigutatud 770 mm kaugusele (L = 1280 / 1525 / 1800 mm)

• 4 külgpiirikut, tööulatus 140 mm (2 vasakul + 2 paremal), pneumaatilise süsteemiga

• 4 eemaldatavat kesktõket, tööliikumine 140 mm (2 vasakul + 2 paremal), pneumaatilise süsteemiga

• Andur langetatud piirajate tuvastamiseks

• Tõstetangide hoidjate pneumaatiline süsteem

• 6 tõstetangide hoidikut lihtsaks laadimiseks (H = 74 mm moodulid)

Vaakum

• Vaakumsüsteem 250 m³/h pumba jaoks

• 250 m³/h tiivikvaakumpump standardse vaakumsüsteemi jaoks

Töötlemismoodulid ja konfiguratsioon

• Koostis C3-A1:

  • Seade, millega saab paigaldada pneumaatiliste või induktiivsete anduritega varustatud laastude suunajaid 5-teljelisele töötlemisüksusele

  • Äärik seadmete kinnitamiseks 5 interpolatsiooniteljega töötlemisüksusele (seadmed kasutatavad ainult juhul, kui elektriline spindel on vertikaalne)

• Komplekt C3-P2:

  • Täiendav Z-liugur tagumistele töötlemisüksustele, mida juhib sõltumatu Z-telg

  • 16 vertikaalset ja 4 horisontaalset puurvõlli Y-suunas

  • 22-positsiooniline ketitööriistavahetaja (keskmiste vahekaugus 180 mm)

  • Raudne haarataja laastude suunajale, millel on pneumaatiline või induktiivne andur, paigutatud ketitaevariatorisse

  • RH-laastude suunaja induktiivse anduriga standardse elektrilise spindli või 15 kW 5-teljelise elektrilise spindli jaoks (nõuab laastude suunaja seadist; nõuab äärikut seadmete kinnitamiseks 5-teljelise elektrilise spindli kasutamisel; nõuab C-telge standardse elektrilise spindli kasutamisel)

Süsteemid

• Automaatne määrdesüsteem

• Juhtseade 5 interpolatsiooniteljega

Lisateave

• saadaval täiendav renoveeritud 5-teljeline peavõll

• 8 horisontaalset puurvõlli, 12 vertikaalset puurvõlli ja tööst väljas olev soonte saag

• Konveierilint laastude ja jääkide eemaldamiseks (laastukonveier)

• Vedelikjahutusseade vedelikjahutusega süsteemidele (võimaldab jahutada kahte elektrilist spindlit või ühte elektrilist spindlit ja ühte vedelikjahutusega puuripead)

Märkus: Tehnilised andmed ja kirjeldused on võetud algsest tellimuse kinnitusest ning on esitatud ainult teavitamise eesmärgil; need ei ole siduvad.
