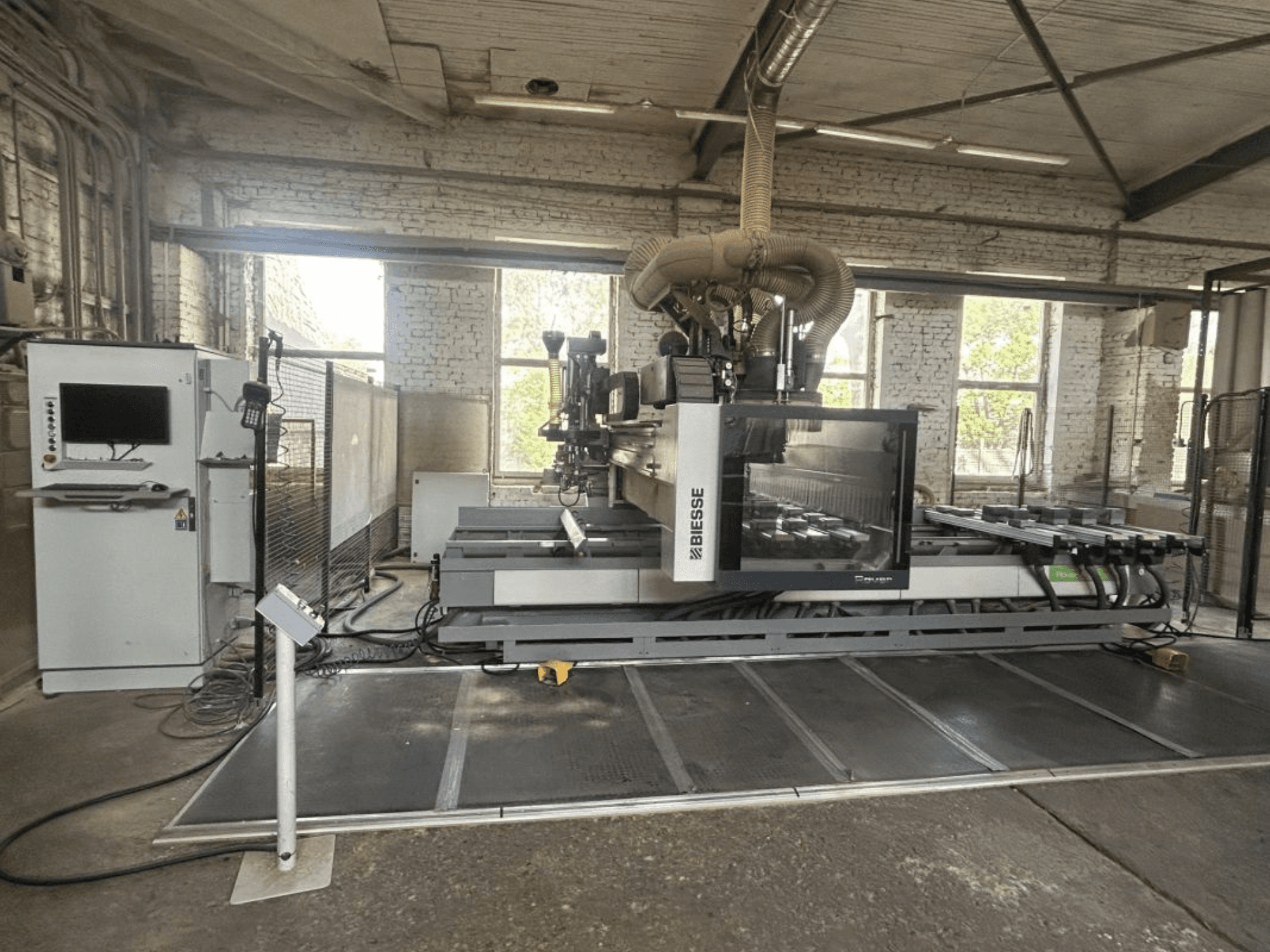

BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

BIESSE ROVER A 1643 EDGE – Tehnilised andmed Masinatüüp: CNC-töötlemiskeskus servakatte paigaldamise funktsiooniga

Mudel: ROVER A 1643 EDGE

Mõeldud kujundatud/profiiliga paneelide töötlemiseks ja servade liimimiseks Dokumentides näidatud konfiguratsioon näitab 5-teljelist seadistust Tööala X-telje tööala: 4 320 mm Pendli tööulatus X-teljel: 1 620 mm Y-telje tööala: umbes 1 580–1 660 mm Z-telje liikumisulatus: 180 mm Servakinnituse X-telje tööala: 3 300 mm Servakinnituse Y-telje tööala: 1 540 mm Maksimaalne laadimislaius Y-teljel: 1 900 mm, laiendatav kuni 2 100 mm

5-teljeline seade 5-teljeline töötlemispea

C-telg: pidev 360° pöörlemine

B-telg: pidev 360° pöörlemine

B-telje kiirus: 18 pööret minutis

C-telje kiirus: 18 pööret minutis

Spindli maksimaalne pöörlemiskiirus: 24 000 pööret minutis

Võimsus:

11 kW S1-tsüklis

13 kW S6-tsüklis

Maksimaalne alalõike nurk: -10°

5-teljelise seadme kokkupõrke kontroll

Valmistatud agregaatide kasutamiseks 5-teljelisel seadmel

Tööpink ja kinnitus ATS-tööpink

8 tugitala

32 liikuvaid kandurit

32 pneumaatilist vaakumhaardurit

Vaakumkinnitused reguleeritavad 15° sammuga

Pneumaatiline süsteem on X-suunas jagatud kaheks tööalaks Vaakumpumba võimsus: 250 m³/h

6 tõstetala, mis hõlbustavad laadimist ja mahalaadimist

28 andurit langetatud piiratajate tuvastamiseks

Tugipostid ja positsioneerimine

8 tagumist piirikut

8 keskmist piirikut

4 külgpiirikut, 2 vasakul + 2 paremal

2 lisakülgpiirikut

4 eemaldatavat keskmist piirikut, 2 vasakul + 2 paremal

2 täiendavat keskmist piirikut

Piirajate pneumaatiline positsioneerimine ja langetamine

Puurimisseade BH 24L puuripea

13 vertikaalset sõltumatut spindlit

5 horisontaalset sõltumatut spindlit

Soonestussae Ø120 mm

Maksimaalne soonte sügavus: 25 mm

Spindli pöörlemiskiirus programmeeritav kuni 6 000 p/min

Tööriistavahetaja 16-positsiooniline pöörlev tööriistamagasin Paigaldatud X-telje kandurile

Tööriistade ja agregaatide jaoks Tööriista/agregaadi maksimaalne kaal: 7,5 kg Magasiini maksimaalne kogukaal: 55 kg

Servakleebimisseade GU60A servakleebimisseade

Plaatidele kuni 60 mm paksusega

Servaliimimise kiirus kuni 20 m/min

Kahekordne surverullisüsteem

Liimipaak koos kuumliimimissüsteemiga

Serva soojenduslamp, 600 W

NC-juhtimisega servade etteandmissüsteem

Automaatne servade lõikamine

Andur suletud geomeetriliste kujundite jaoks

Servaliimimise tarvikud X-sõidukile paigaldatud 2-rulliline servamagasin

Rulli maksimaalne läbimõõt: 800 mm

Serva maksimaalne kõrgus: 65 mm

Nurkade ümardamise tööriist Ø85 mm,

HSK F63 saagimoodul

HSK F63 lõikamiseks ja soonte tegemiseks, maksimaalne tera Ø215 mm Maksimaalne saagimiskiirus: 8 400 p/min Maksimaalne lõikesügavus Ø215 mm teraga: 68 mm

Servade viimistlusseadmed

Kombineeritud liimi- ja servakraapimisseadmed

Tööriistakomplektid erinevate servade paksuste jaoks

Tarkvara bSolid põhimoodul 2D CAD-keskkond DXF-, CIX- ja BPP-failide import 3D-masinasimulatsioon Tööriistade haldus 5-teljelise töötlemise haldus positsioneerimise abil

Viisardi abil programmide loomine

Ohutus vastab CE-nõuetele

Ohutusmatid Ohutuspiirid

Ohutussensorid

Muudetud ohutussüsteem, mis võimaldab laadimist Y-teljel kuni 2 100 mm Kokkuvõte

Tegemist on hästi varustatud BIESSE ROVER A 1643 EDGE CNC-töötlemiskeskusega, millel on 5-teljeline töötlemispea ja servakinnituspakett. Dokumentides on näidatud B- ja C-telje pidev pöörlemine, 5-teljeline programmeerimine, 5-teljeline kokkupõrke kontroll ning spetsiaalne 5-teljelise üksuse kinnitusflants, seega tuleks seda dokumentide põhjal käsitleda 5-teljelise masinana.

Märkus:

Tehnilised andmed ja kirjeldused on originaalse tellimuse kinnituse koopiad. See teave on esitatud ainult teavitamise eesmärgil ega ole siduv.
