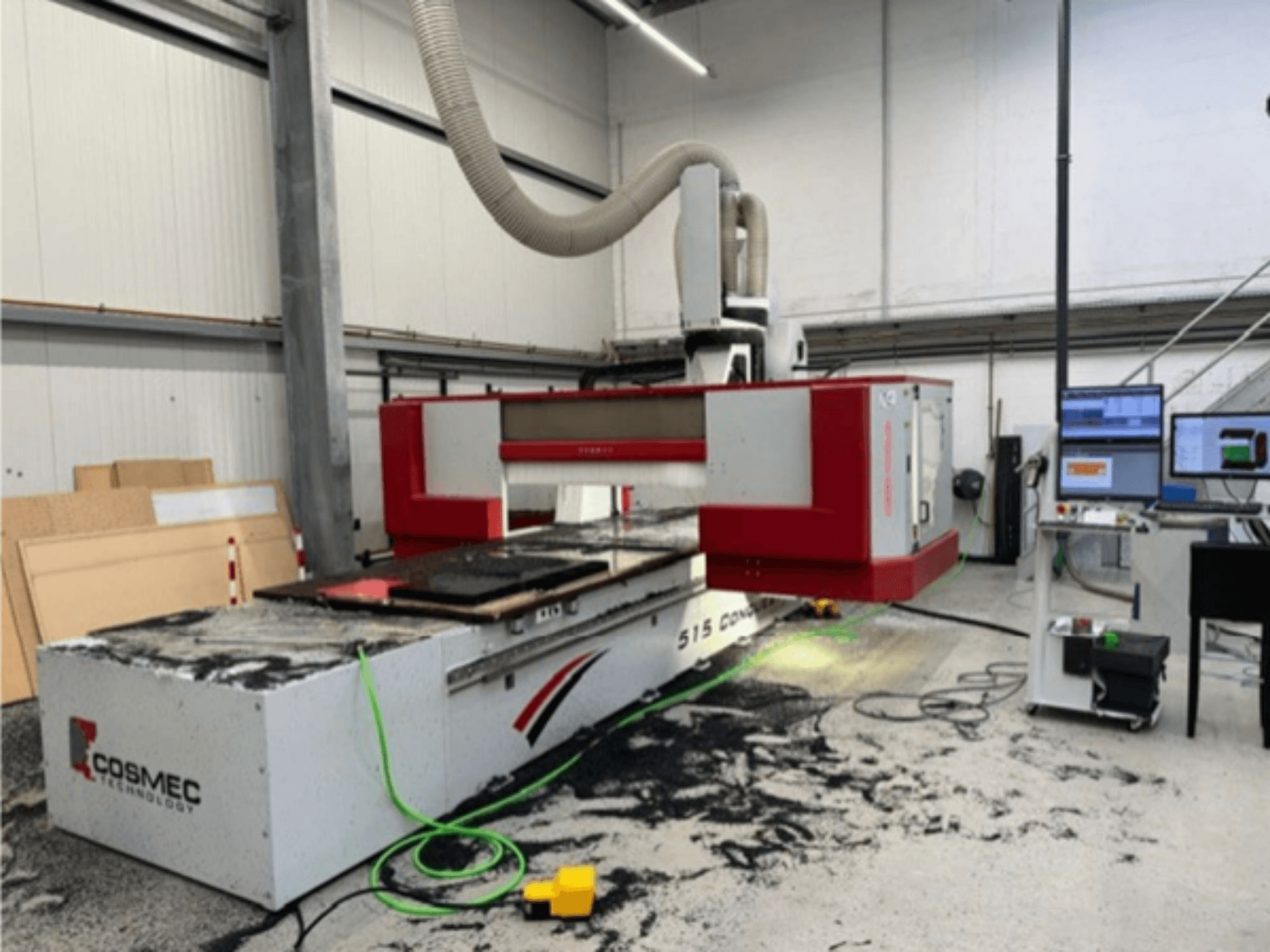

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Rakendused: Massiivpuu, puidupõhiste materjalide ja erinevate plastide töötlemine.

• Konfiguratsioon: Fikseeritud töölaud, kahepoolselt juhitav liikuv portaal, pidevalt interpoleeriv 5-teljeline freespindel.

• Alus/portatiiv: Rippkeevitatud teraskonstruktsioon, mis tagab suure jäikuse.

• Juhtimissüsteem ja ajamid:

  • X/Y-teljed: hammasratas ja hammasratas koos servoajamiga

  • Kahe portaali motoriseerimine X-teljel: kaks sünkroniseeritud servomootorit.

  • Z-telg: Servoajamiga kuulikruvi

  • Tolmuga kaitstud lineaarsed juhikud

• Ohutus: Kolmest osast koosnevad turvamatted laadimiseks mitteaktiivses piirkonnas; liikuv osaline kaitsekapp leksanist kaitseaknaga

• Keskne määrimine: Automaatne

• Vaakumsüsteem: Pendeltöötluseks pideva imemisvõimsusega mõlemas tööpiirkonnas

• Töötamine: Kaabliga kaugjuhtimispult põhifunktsioonide jaoks; mobiilne juhtpaneel.

• Elektriline: Tolmuga kaitstud juhtimiskapp (CE) vastavalt standardile IP55 koos kliimaseadmega.

• CNC-juhtimine: OSAI avatud numbriline juhtimine

• 5-teljeline kahvlipea Z 700:

  • Harjadeta servoajamid B- ja C-teljel.

  • Maksimaalne pöörlemiskiirus: 750°/2 sek

  • C-telje pöörlemine: +/- 360°

  • B-telje (pöörlev) pöörlemine: +/- 110°

• Tehnilised andmed:

  • Vektori kiirus: 80 m/min

  • Maksimaalne töödeldava detaili kõrgus: 500 mm

  • Töödeldav pindala: 4210 x 1605 mm (suurendatud tööpiirkond)

• Utiliidid/nõuded:

  • Vajadused: Suruõhu varustus: 7 baari

  • Väljatõmbevõimsus: min. 2200 m3/h; väljatõmbamiskiirus min. 28 m/s

  • Imemisühendus: Ø 160 mm

• Töölaud (Comeci projekteeritud):

  • Fenoolvaigust võrega laud, 50 x 50 mm võrega.

  • Ühildub Cosmeci imamissüsteemi ja šabloonidega.

  • Jagatud kaheks tööpiirkonnaks

  • Keermestatud augud mehaaniliseks kinnitamiseks; 3 sissetõmmatavat piirajat

• Peamine spindel:

  • 5-teljeline, vedelikjahutusega, HSK 63 F

  • keraamilised laagrid; CW/CCW pöörlemine

• Väljatõmbekapsel: NC-juhitav, reguleeritava kõrgusega

• Tööriistavahetaja: 2 integreeritud 12-kohalist tööriista vahetajat HSK 63 F jaoks

  • Maksimaalne tööriista Ø 150 mm (kui kõrvalasetsev jaam on vaba)

  • Maksimaalne tööriista Ø 120 mm (kui naaberjaam on hõivatud)

  • Maksimaalne tööriist + hoidja kaal: 40 kg

• Tööriista mõõtmine: Automaatne tööriista pikkuse mõõtmise jaam

Lisavarustus

• Vaakumpump: 250/300 m³/h (50/60 Hz), 5,5 kW

• Tarkvara: 5-teljelise samaaegse töötlemise tarkvara uusim versioon (hoolduslepingu kaudu).
