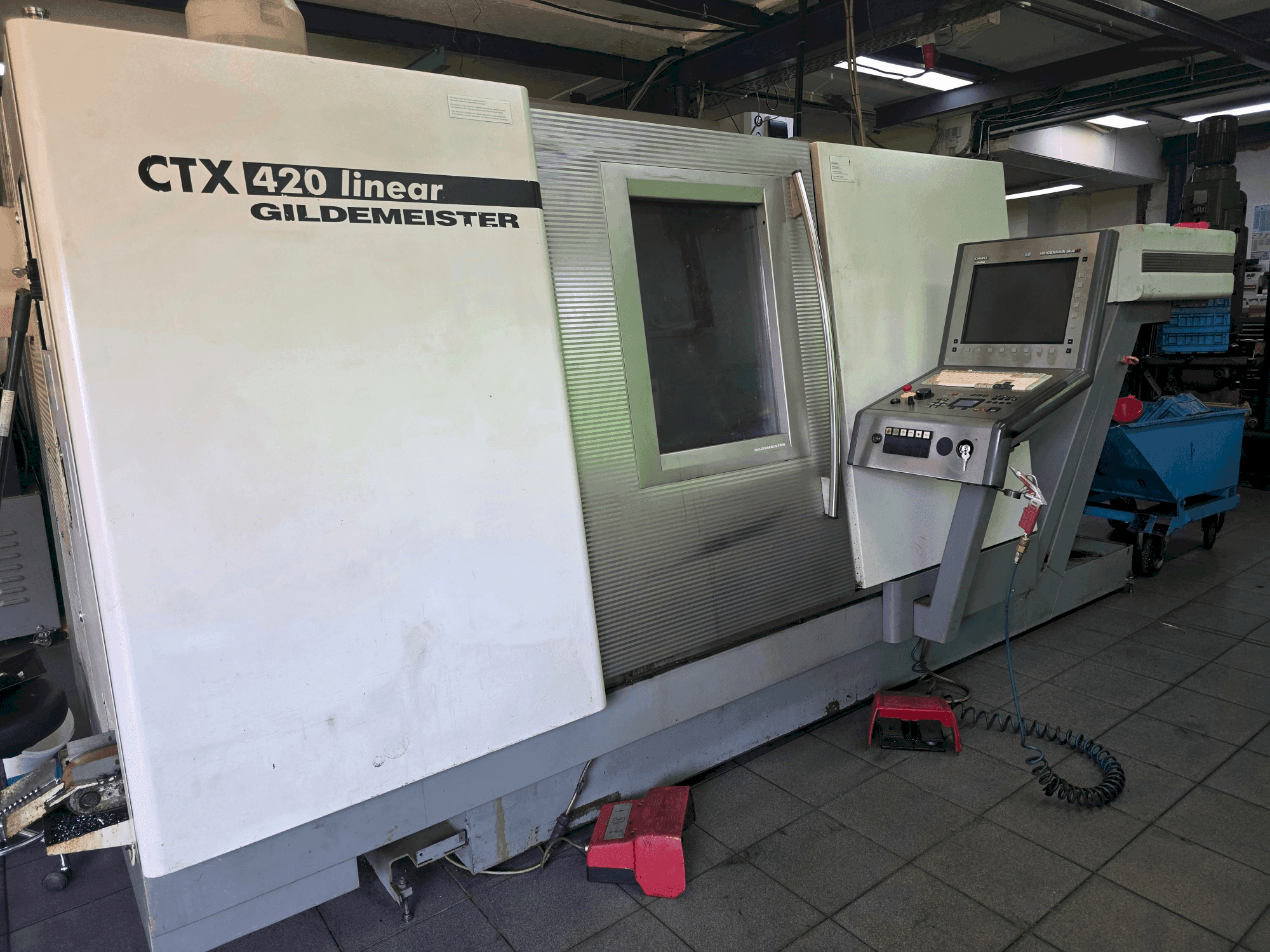

Gildemeister - CTX 420 linearDE-TUR-GIL-2008-00003

• C-telg

• Y-telg

• Osaliselt õõnes kinnitusseade

• Põhispindli rõhu diferentseeritud kinnitus

• Pneumaatiliselt juhitav töödetailide kogumise seade, konveierilindiga, detailide d 65 mm x 200 mm pikkusele

• Täielikult läbivaadatud tööriista revolver

• Kaasa arvatud tagavaru

• Tööriista mõõtmisseade tööpiirkonnas, automaatselt sissepoole pööratav (piirangud: kinnitusseadme pingutuslõugud ei tohi ületada 280 mm

• CNC-juhtimine: HEIDENHAIN Plus iT

• Kinnitus: Osaliselt õõnes kinnitusseade

• Toetus: Tailstock

• Seisund: Tugiplaat: Masin on täielikult valmis treimiseks


Põhilised lisaseadmed ja omadused

• Juhtimispikendus (B-A0111): TurnPlus juhtimispikendus CTX 420/520 Linear 8 jaoks.

• Spindli kinnitus (B-B0030): Põhispindli rõhu diferentseeritud kinnitus 9

• Tööriista mõõtmine (B-H2305): Tööriista mõõtmisseade tööpiirkonnas, automaatselt sissepoole pöörlev 10 Märkus: Mõõtmisseadme11 kasutamisel ei tohi kinnituslõugade pöörlemisring ületada 280 mm.

• Õliudu eraldaja (B-H2310): Õliudu eraldaja mehaanilise tööstusfiltri kaudu, $1500\ m^{3}/h$ 12

Varraste töötlemise pakett (B-E2302)

See pakett koosneb järgmistest osadest: 13 - Õõnes kinnitusseade, Ø 68 mm 14 - Töödetaili eemaldamise seade, pneumaatiliselt juhitav, konveierilindiga 15 Osadele kuni: $ \text \O 65 mm} \times \text \200 mm}$ pikkusega 16 - Ühendus vardasööturile või varda laadimislaagrile 17 - Signaallamp 4-värviline 18

Teenused ja dokumentatsioon

• Tihendusseadme hooldus (B-Z0010): Toitetehases (kaasasoleva) elektripingi kokkupanek/funktsioonikatsetus, võimalusel koos pingi ääriku reguleerimisega19. Märkus: Ühendustükk ja vajalik pingiäärik peavad samuti olema kaasas20.

Lisavarustus

• Laastukonveier

• Õliudu eraldaja mehaanilise tööstusfiltri kaudu, 1500 m³/h

• Pakettide töötlemine G

• 4-värviline signaaltuli

• Õõnes kinnitusseade, Ø 68 mm

• Tõstepalk kaasas

• 10x AGW aksiaalne

• 10x AGW radiaalne

• 39x puurvarda hoidikud

• 29x treipingi hoidikud

• 2x valtsimistööriistad

• 3x lõiketera hoidikud

• 1x Berg power chuck tüüp KH 200

• 93x lõugade komplekt 3-lõualiigilise pingi jaoks

• 1 komplekt masina dokumentatsiooni
