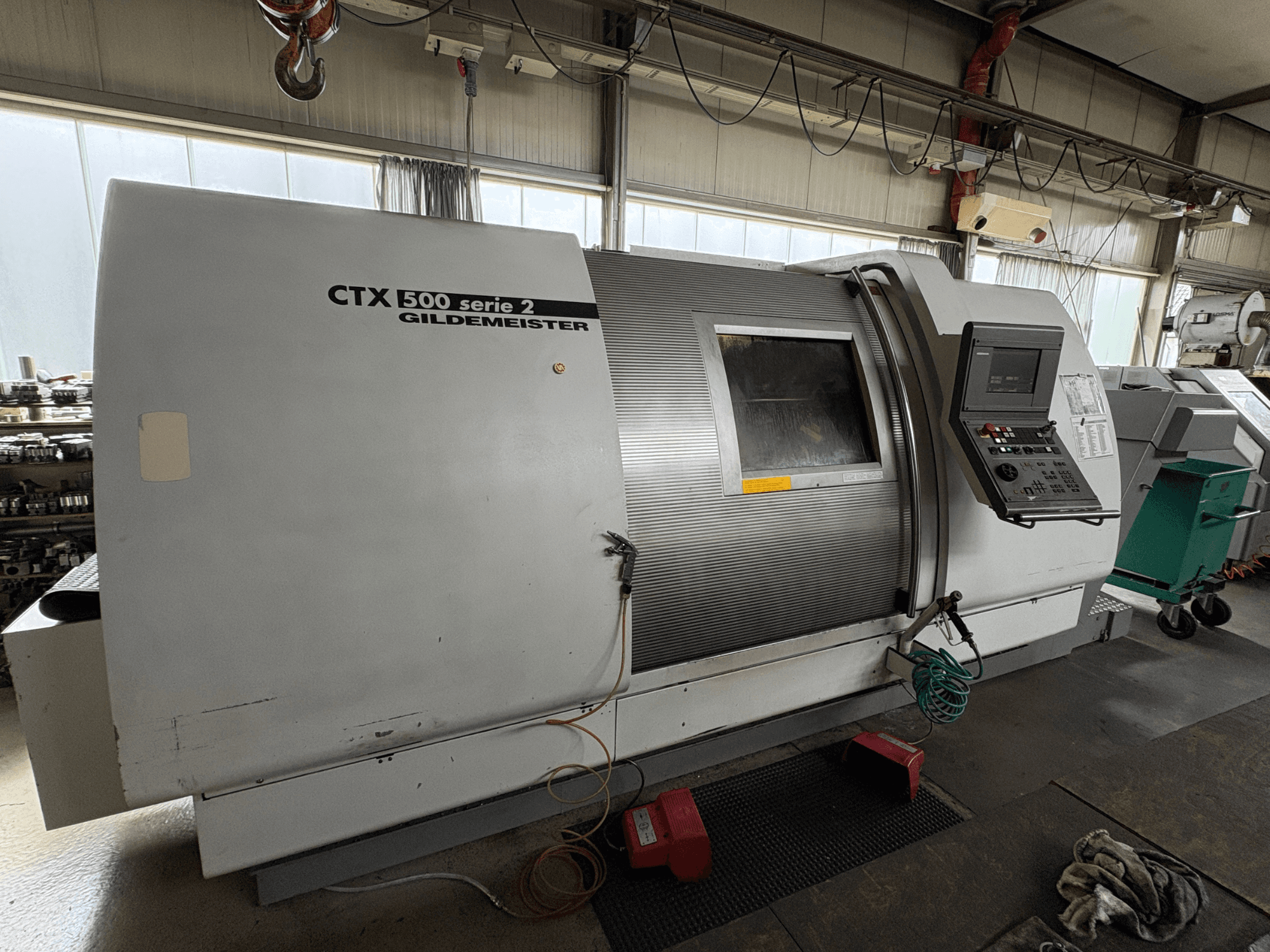

Gildemeister - CTX 500 S2DE-TUR-GIL-2001-00006

- Pöörlemisdiameeter esipoolse juhikatte kohal: 455 mm

- Peavõlli läbimõõt: 220 h5 mm

- Peavõlli läbimõõt esilageris: 140 mm

- Spindli ava: 107 mm

- Pinguti läbimõõt: 315 / 400 mm

- Ajamivõimsus (100% töötsükkel): 23 kW

- Maksimaalne pöördemoment: 650 Nm

- Pöörlemiskiiruse vahemik: 18–3600 p/min

- C-telje pöörlemiskiirus: < 100 p/min

- C-telje hoidmisvõimsus: 750 Nm

- C-telje indekseerimistäpsus: <= 0,025 kraadi

- X-telje etteandejõud: 8 kN

- Z-telje etteandmisjõud: 15 kN

- X-telje kiirliikumiskiirus: 24 m/min

- Kiirliikumise kiirus Z-teljel: 30 m/min

- Kuulkruvi X / Z (läbimõõt x samm): 32x15 / 40x20 mm

- Tööriistatorn: universaalne ketastorn, automaatne indekseerimine suunaloogikaga

- Tööriistakohtade arv: 12

- Tööriista kinnitus: silindriline vars (DIN 69880): 40 (50) mm

- Vertikaalne liikumisvahemik (Y-telg): +/- 50 mm

- Ajamiga tööriistade variant – tööriistakohtade arv: 12

- Ajamiga tööriistade variant – maksimaalne ajamiga tööriistade arv: 6

- Ajamiga tööriistade variant – maksimaalne kinnitusläbimõõt: 16 mm

- Ajamiga tööriistade variant – maksimaalne pöörlemiskiirus: 4000 p/min

- Ajamiga tööriistade variant – ajamivõimsus (40% töötsükkel): 9,7 kW

- Tagapinkide hülsi läbimõõt (eesmine osa): 120 mm

- Tagapinkide hülsi liigutus: 120 mm

- Tagapink-võlli kinnitus: Mk 5 (6)

- Tagapinkide hülsi maksimaalne surve: 14 kN

- Mõõtmed DL 1000 (PxLxK) ilma laastutranspordita: 5560 x 2400 x 2130 mm

- Kaal ilma laastutranspordita: 8700 kg / 10000 kg

- Helirõhutase: 77 dB(A)

- Valgustustihedus treimisvõlli juures: > 300 luksi

- Pinge (U): 400 V

- Sagedus (f): 50 Hz

- Faasid: 3 ~

- Näivvõimsus (P): 58 kVA

- Vool (I): 85 A

- Kaitsmekaitse: 100 A

- Juhtpinge: 230 V / 24 V=

Komplektis sisalduvad seadmed:

Laastukonveier, 3-lõuaga padrun, jalgpedaalid, imitoru kinnitus
