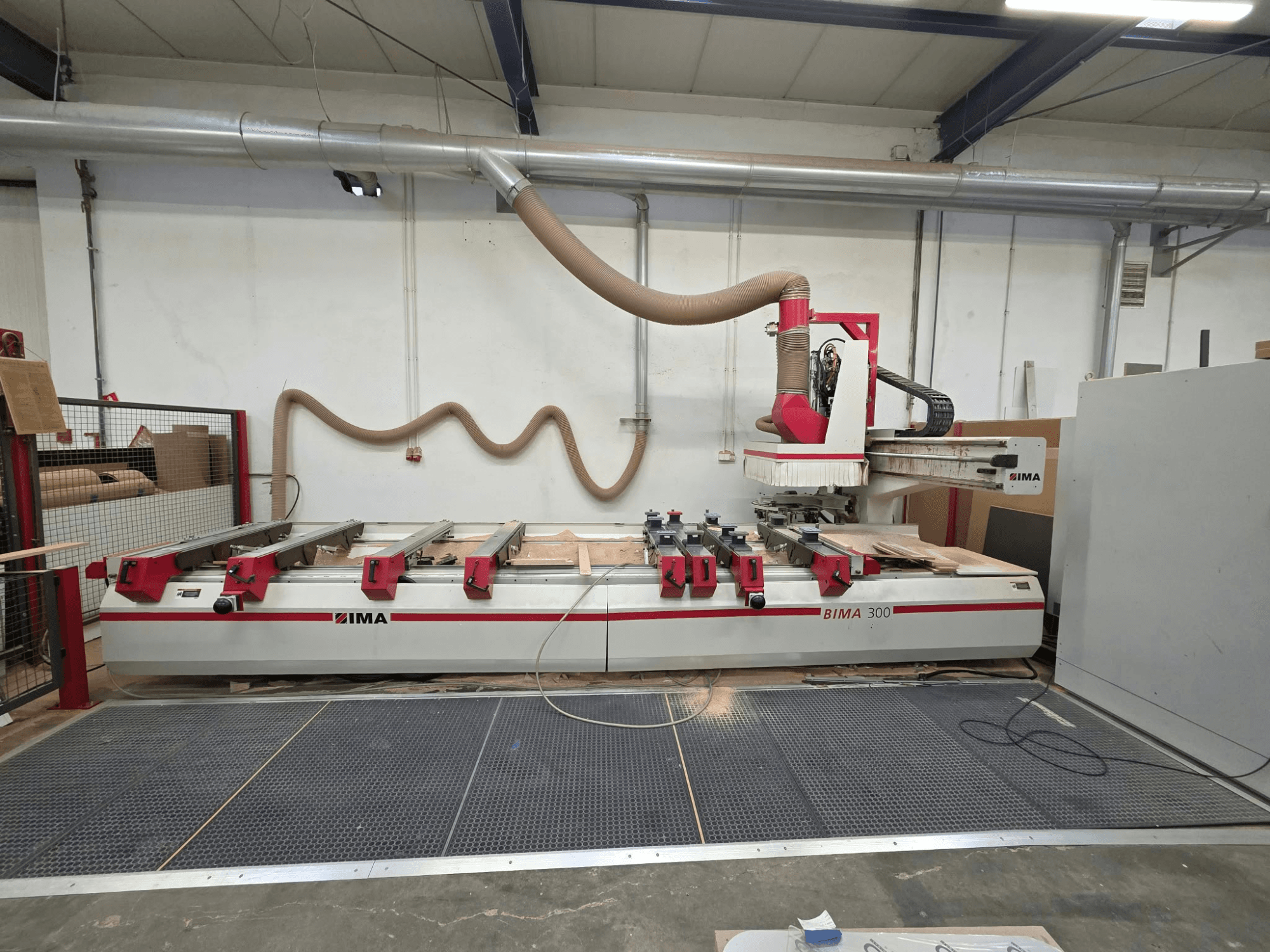

IMA - BIMA 300PL-CNC-IMA-2005-00002

Tööpiirkond

• X-telje töötlemisulatus: 4300 mm (kasutusjuhendi järgi 4600 mm; tuleb kinnitada)

• Y-telje töötlemisulatus peavõlli ja Ø20 mm tööriistaga: 1400 mm

• Y-telje töötlemisulatus puurimisseadmega (kõik vertikaalspindlid): 1100 mm

• Tööeseme maksimaalne kõrgus vaakumtasside pinnast: 125 mm

• Tööeseme maksimaalne paksus: sõltub seadmestikust ja rakendusest

• Töökõrgus: u. 950 mm

• Kahe tsooni tööala ilma pendeltöötluseta: 2 × 2050 mm; keskmine vaba ruum: 200 mm

• Kahe tsooni tööala pendeltöötlusega: 2 × 1750 mm; keskmine vaba ruum: 800 mm

Peavõll

• Tööriista liides: HSK-F63

• Koonuse läbimõõt: 38 mm

• Tööriista automaatne kinnitamine (kinnitusjõud: 11 000 N; lahtikinnitusjõud: 20 400 N)

• Tööriista maksimaalne kaal: 6 kg

• Pöörlemissuund: programmeeritav CW/CCW

• Ajam: kolmefaasiline mootor sagedusmuunduriga

• Määrimine: tehases määritud

• Jahutus: õhujahutus

• Integreeritud CNC-juhtimisega pöördetelg agregaadi positsioneerimiseks 360° ulatuses, pöördemomendi toega ja pneumaatilise ühendusega

Telgede kiirused

• Kiirliikumine X/Y: 60 m/min

• Kiirliikumine Z-teljel: 30 m/min

Vaakum, väljatõmme ja suruõhk

• Nõutav suruõhurõhk: 7 bar

• Eemaldusõhu ühenduse läbimõõt: 250 mm

• Nõutav väljatõmbeõhu kiirus: 28 m/s

• Nõutav väljatõmbeõhu vooluhulk: 4 950 m³/h

• Vaakumpumba võimsus: 90 m³/h

Lisaseadmed

• 90° nurgaga puurimisseade

• 3x HSK tööriistahoidikut
