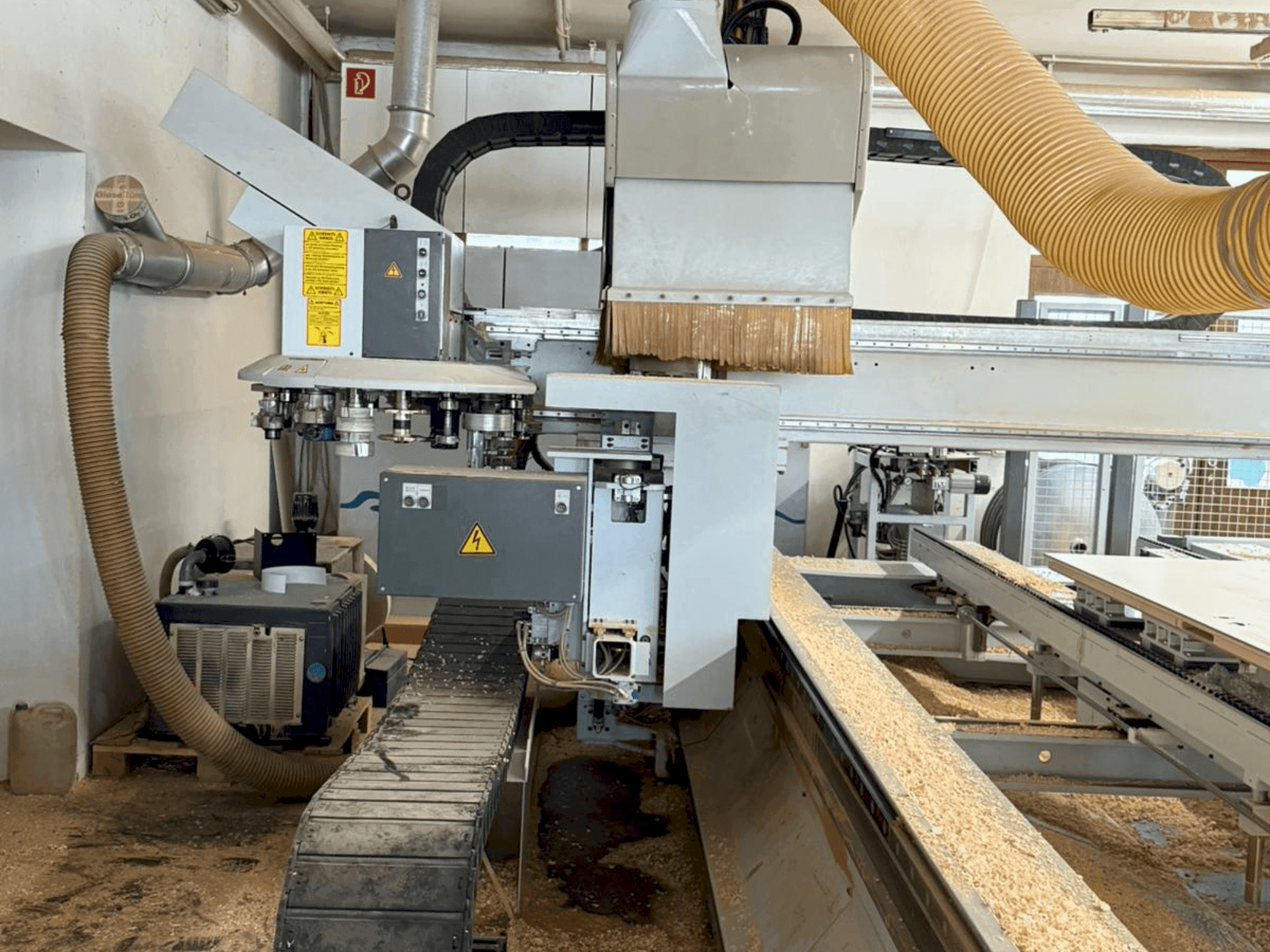

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Juhtimine/tarkvara: Homatic CNC-juhtimine; WOODWOP CNC programmeerimissüsteem; Postprocessor

• Töödetailide mahutavus:

  • Pikkus 800-3000 mm; laius 350-1400 mm; paksus max. 70 mm servaga / 80 mm freesimisega

  • Friisi laius min. 120 mm; kaal max. 150 kg

• Laud/lihvimine:

  • Pidev laud (D-laud)

  • Pikipoolne konsool 1 fikseeritud; pikipoolne konsool 2 manuaalne Y-laiuse reguleerimine

  • 8 vaakumklambrit 125 x 50 x 100 mm

  • Töökõrgus töödeldava detaili alumine serv 950 mm

  • Pneumaatilise pikenduskonsooliga vaakumklambrite teisaldamise seade seadmekandjal (max. 4 klambrit ühe pikikonsooli kohta)

• Laiuse reguleerimine (pikikonsool/D-laud): Servoajam, ühe pikikonsooli kohta

• Stopppolt ülemise kihi üleulatuse jaoks: Tõstev/roteeruv seade, max. 20 mm ülemine kiht, töömaht 110 mm, individuaalselt valitav, lõppasendi jälgitav (käsitsi paigaldatavaks ukseks).

• Põhispindel:

  • Kiirus 1500-18000 p/min (VFD 15 kW), täisnimivõimsus alates 12000 p/min

  • Tööriista läbimõõt max. 180 mm (freesimine) / 200 mm (lihvimine); ruumi väljatõmbamine kõigi tööriistade/üksuste puhul

• Agregaadi liides/C-telg:

  • Pneumaatiline ja pöörleva ajami liides

  • C-telg pöördemomendiga ja 3-punktilise toega

• Tööriistavahetaja:

  • 18-kohaline kettavahetaja HSK F63 jaoks; tööriista kaal 6 kg; tööriista pikkus max. 200 mm

  • Konfiguratsioonid: 18 x Ø max. 130 mm; või 9 x Ø max. 180 mm + 9 x Ø max. 70 mm; lihvimisvahendid Ø max. 200 mm

  • Tõstevahendi tõstetav liikuvale pealevõtjale (vasakpoolne)

• Seadmed/agregaadid (tööriistavahetaja jaoks, kui ei ole märgitud):

  • Puurimis-/freesimisüksus, 4 spindlit: ER25 kuni Ø16 mm varre, väljaulatuvus max. 50 mm, kiirus max. 13500 p/min, piiramatu pöörlemine C-telje kaudu

  • Lukuga korpuse freesimisüksus, 2 spindlit D=16/20: vastassuunaline, 12000 p/min, integreeritud puhur, piiramatu pöörlemine C-telje kaudu.

  • Pöörlev sae-/puuriüksus: manuaalne 0-90°, äärik Ø30 mm, TK Ø52 mm, ette valmistatud ristlõikesahale Ø max. 180 mm, puurpuuripuks Weldon D=10 mm, kiirus max. 9000 pööret minutis, C-telje pööratavus

  • Freespuuri hoidik D=30 koos laastujuhtimisega: tüvepikkus 45/80 mm, C-telje kaudu juhitav laastujuhtimisplaat, vahetusruum Ø 140 mm

  • Tasandusfreesimisseade: samaaegselt ülevalt/alla, serva raadius max. R12 mm, min. välisraadius ~R5 mm / siseraadius ~R30 mm 90° juures, skaneerimine ülevalt/alla/küljelt, piiramatu C-telje pööramine, kiirus max. 12000 rpm, töödeldava detaili paksus max. 50 mm, min. üleulatuvus ~35 mm, kitsaste tunnetuskingadega

  • WPL noapea: väljavenitusnurk 5°, Ø 70 mm

• Liimimise/äärelõikamise seadmed:

  • Liimimisseadmete ajamspindel/V: paigaldatud paremale poole poomi; ristliugur Y-vastupidurduse ja Z-pikendushoobiga; C-telje ja elektrilise/elektroonilise liidesega vastupidurdusspindel; spetsiaalne Z-telg.

  • Liimimisseade 4 külge, 90 mm (põhispindel): sirged servad otsese liimi pealekandmisega; 1 eelpressimisrull + 1 pneumaatiline järelpressimisrull (programmeeritav); sisemine raadius min. R40 90° juures; serva kõrgus max. 90 mm; spooni paksus 0,4-1 mm; voldimissurve tsoon põhispindlil koos kuumsulami reaktiveerimisega.

  • Serva kinnipidamise seade, käsitsi reguleeritav

• Ajakiri/võtmine:

  • X-toestusel asuv ülesvõtteplats vahetatava eriüksuse jaoks (nt mootoriga pöörlev töötluspinkel).

• Ühendatavus: Ethernet-võrguühendus

Lisavarustus

• Laastude konveierilint: Integreeritud laastude/jääkide kõrvaldamine pikikandurite all oleva laasturihma kaudu

• Vaakumpump: 100/140 m³/h

• Väline eelhakkamisjaam 3-astmelise rulliga, automaatne:

  • Operaatori poolne rullikute pöördlaud; rulli Ø 800 mm

  • Serva pikkus min. 350 mm; serva kõrgus max. 90 mm

  • Ülejäänud serva pikkuse jälgimine koos söötmise peatusega 2400 mm juures.
