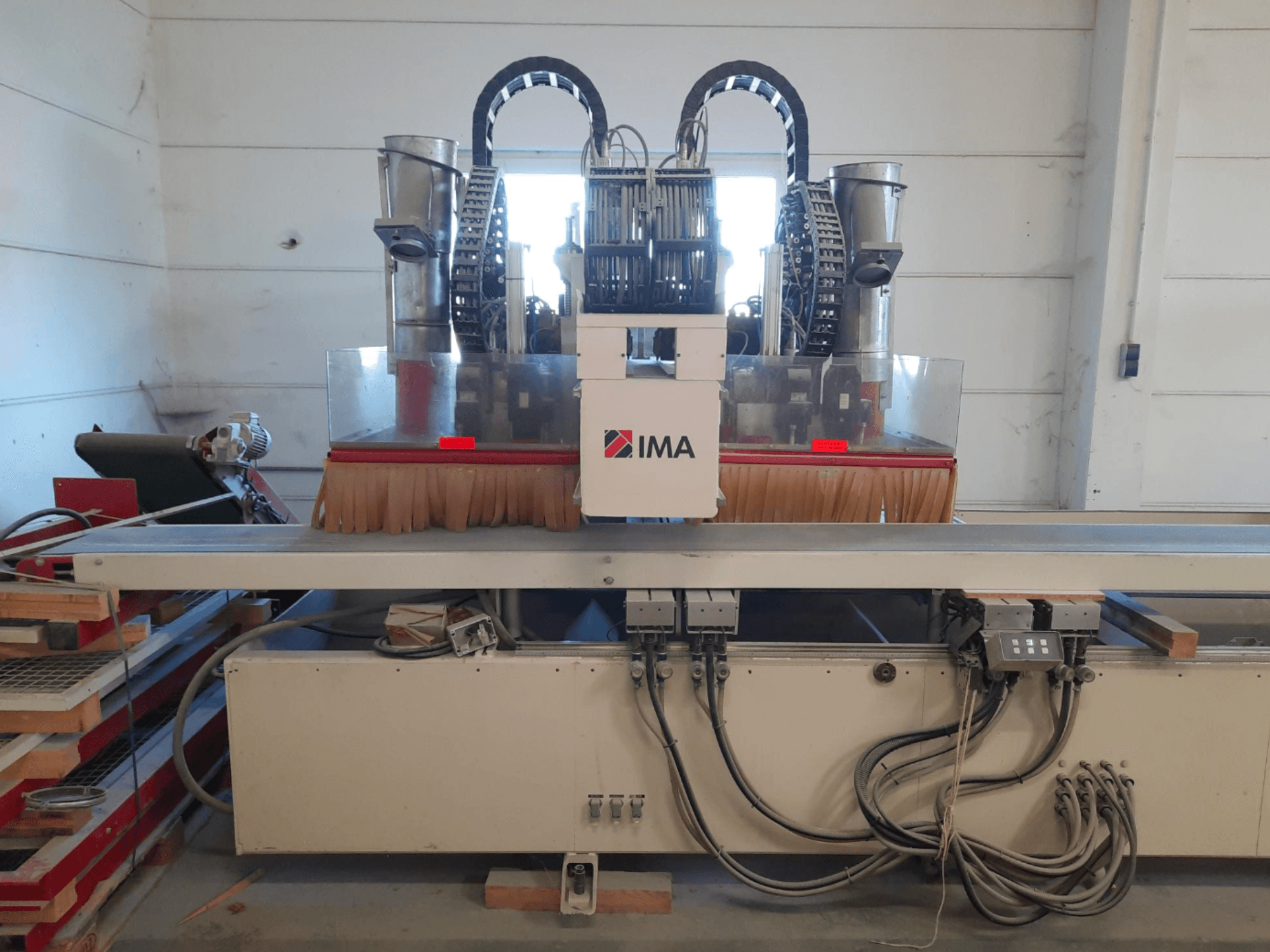

CNC-puidutöötluskeskus IMA BIMA 610 V, vaade eest, millel on näha harjad, juhtimisseadmed ja tööpink.
CNC-puidutöötluskeskus IMA BIMA 610 V, vaade eest, millel on näha harjad, juhtimisseadmed ja tööpink.

IMA - BIMA 610 VDE-CNC-IMA-1996-00002

0 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

See 3-teljeline IMA BIMA 610 V CNC-puidutöötluskeskus on valmistatud 1996. aastal. Selle tööala on X-teljel 4000 mm ja Y-teljel 1200 mm, maksimaalne puurimisdiameeter on 45 mm. Masin on varustatud 5 puurispindliga X-suunas ja 11 spindliga Y-suunas. Kui soovite omandada kvaliteetseid puidu töötlemisvõimalusi, kaaluge meie müügil oleva IMA BIMA 610 V masina ostmist. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

  • kaubamärk: IMA
  • aasta: 1996
  • MUDEL: BIMA 610 V
  • rakenduse tüüp: CNC töötlus
  • Asukoht: Saksamaa
  • seadme tüüp: CNC-puidutöötlemiskeskus

Tehniline teave - IMA BIMA 610 V

Mõõtmed

  • Masina kõrgus: 3100 mm
  • Masina kaal: 7500 kg
  • Laua pikkus: 4000 mm
  • Laua laius: 1200 mm

Liikumine

  • Telgede arv: 3
  • X-telje liikumine: 4000 mm
  • Y-telje liikumine: 1200 mm

Tehnilised andmed

  • Pöörleva jõud: 7.5 kW
  • Pöörlev kiirus: 18000 RPM
  • Tööriistakohtade arv: 5

Lisainformatsioon

  • CNC-juhtimissüsteem: NUM CNC-juhtimissüsteem

  • Ajamisüsteem: Siemens SIMODRIVE 611

  • Tööeseme maksimaalne pikkus: 4000 mm

  • Tööeseme minimaalne pikkus: 150 mm

  • Tööeseme maksimaalne laius: 1650 mm

  • Tööeseme minimaalne paksus: 10 mm

  • Tööeseme maksimaalne paksus: 65 mm

  • Puurvõllid (X): 5

  • Puurvõllid (Y): 11

  • Maksimaalne puurimisdiameeter: 45 mm

  • Põhispindli võimsus: 7,5 kW

  • Peavõlli mootor: veekühlitusega

  • Tööriistahoidik: HSK F63 DIN 69893

  • Toitemootori võimsus: 4 kW

  • Toitekiirus: 1 500–18 000 mm/min

  • Tööriista maksimaalne kaal: 5 kg

  • Tööriista maksimaalne kinnitusjõud: 10 000 N

  • Tööpinge: 400 V ±5%

  • Toitepinge: 3/N/PE, 400 V, 50 Hz

  • Sagedus: 50 Hz

  • Kogukoormus: 33 kVA

  • Nimivõimsus: 41 kW

  • Nimivool: 62 A

  • Ühenduse ristlõige: 16 mm²

  • Juhtpinge: 24 V

  • Juhtvool: 52 A

  • Suruõhu rõhk: 6–10 bar

  • Õhuühendus: 1/2"

  • Nõutav õhutarbimine: 28 m³/h

  • Tolmuärastuse ühendus: Ø100–300 mm

  • Õhuvool Ø100: 14 m³/min

  • Õhuvool Ø140: 28 m³/min

  • Õhuvool Ø160: 36 m³/min

  • Õhuvool Ø180: 46 m³/min

  • Õhuvool Ø200: 56 m³/min

  • Õhuvool Ø280: 105 m³/min

  • Õhuvool Ø300: 127 m³/min

  • Tolmuimeja avade arv: 1

  • Seadme seisukord: lahti monteeritud, kuid täielikult töökorras

Valikuline varustus, ei kuulu komplekti:

  • Vaakumploki iminapad (alumiiniumist) ja liugkonsool

  • Kaks freesivõlli sünkroonseks freesimiseks integreeritud tööriistavahetajatega

  • Ohutuspiire koos vastavate ohutusmatidega

  • Juhtimiskapp ja juhtpult

  • Jäätmete konveierlint freesitud detailide jaoks

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
