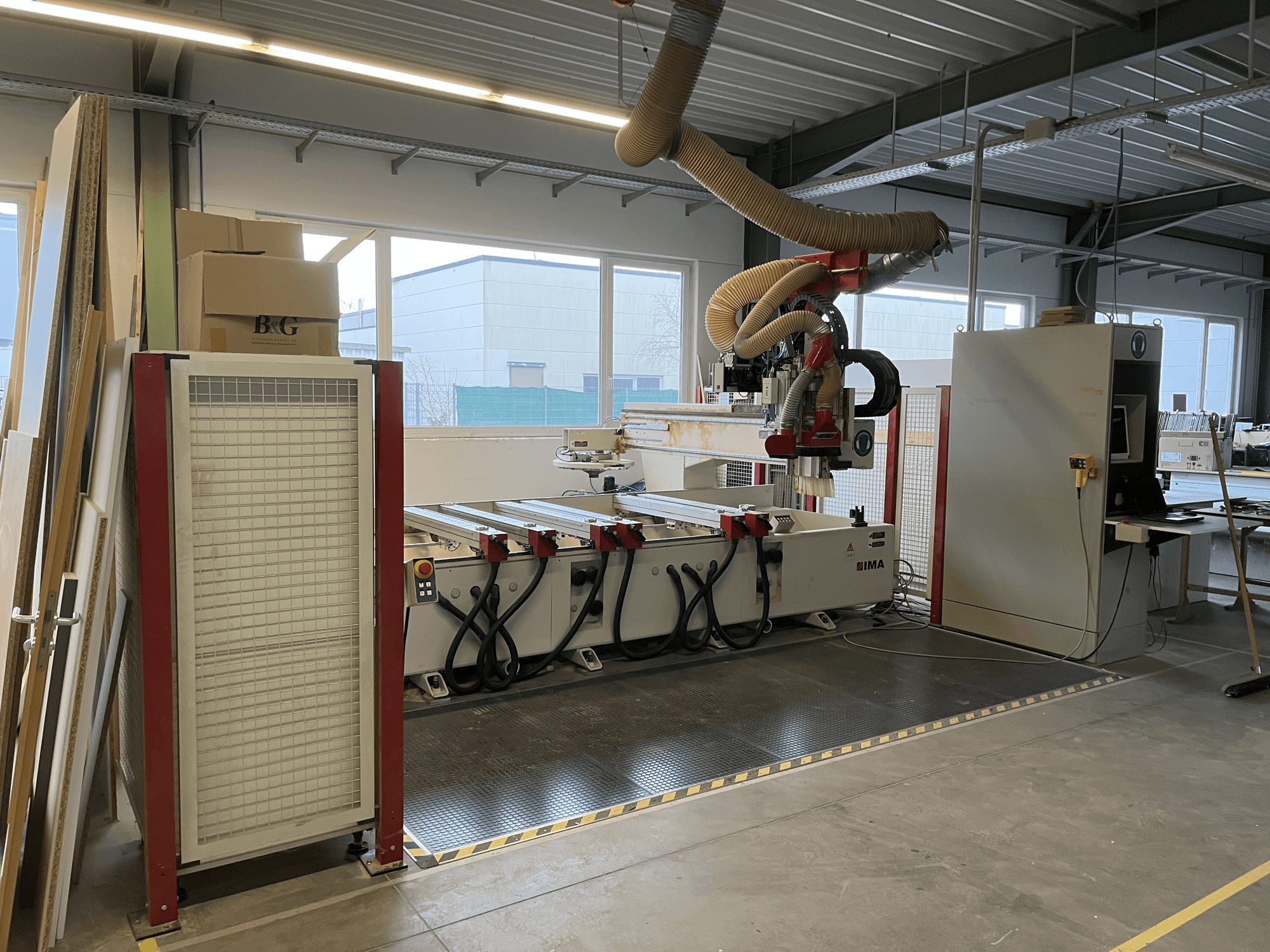

See 4-teljeline IMA BIMA 410 CNC-puidutöötluskeskus on valmistatud 2000. aastal. Selle tööpiirkond on 3000 mm X- ja 1200 mm Y-suunas ning maksimaalne kinnituskõrgus on 100 mm. Masin on varustatud automaatse tsentraalse määrimissüsteemiga ja AC-servomootoritega, mis tagavad täpse töö. Kui otsite kvaliteetseid puidutöötlemisvõimalusi, kaaluge IMA BIMA 410 masinat, mis meil on müügil. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: IMA
- aasta: 2000
- MUDEL: BIMA 410
- rakenduse tüüp: CNC töötlus
- Asukoht: Saksamaa
- seadme tüüp: CNC-puidutöötlemiskeskus
Tehniline teave - IMA BIMA 410
Liikumine
- Telgede arv: 4
- X-telje liikumine: 3000 mm
- Y-telje liikumine: 1200 mm
Lisainformatsioon
Tööpiirkond X: 3000 mm
Tööpiirkond Y: 1200 mm
Maksimaalne kinnituskõrgus Z1: 100 mm
Maksimaalne tooriku paksus Z2: sõltuvalt seadmestikust/rakendusest
Laua kõrgus: umbes 1000 mm
Pendli töö X: 2 × 1400 mm
Vaba ruumi keskpunkt X: 200 mm
Pendli töötamise alternatiiv X: 2 × 900 mm
Vaba ruumi keskpunkt alternatiiv X: 1200 mm
Masina kaal: umbes 6000 kg
Juhtimissüsteem: täpsed lineaarjuhid, karastatud umbes 62 HRC
Keskne määrimine: automaatne kõikidele peatelgedele ja kuulikruvile
Ajami süsteem: AC servomootorid koos kodeerijaga
X/Y-ajam: hammasratas
Z-ajam: kuulikruvi
Söötmise kiirus: 40 m/min
Kiirliikumine X/Y: 80 m/min
Kiirliikumine Z: 25 m/min
Kiirendus: 3 m/s²
Väljavõtuühendus põhispindel: 300 mm
Väljavõtuühendus puurspindlid: 120 mm
Õhukiirus: umbes 28 m/s
Õhumaht: umbes 7080 m³/h
Vaakumpumba võimsus: 100 m³/h
Suruõhu ühendus: 1/2"
Õhurõhk: 6 baari
Juhtimispinge: 24 V DC
Ühendatav koormus: umbes 24 kVA
Toiteallikas: 3/N/PE 400/230 V 50 Hz
Sagedusmuundur: 0-480 Hz
Ümbritseva keskkonna temperatuur: +15 kuni +35 °C
Juhtimissüsteem: IMATRONIC NT 231
Interpolatsioon: lineaarne kõikidel telgedel, ringikujuline 2,5D
Eraldusvõime: 0,001 mm
Spindel: HSK F63
Tööriista kinnitusjõud: 11000 N
Tööriista maksimaalne kaal: 6 kg
Pöörlemissagedus: 1500-18000 p/min
Spindli võimsus: 7,5 kW
Jahutus: vesijahutusega
CNC-telg: 360° pöörlev
Tööriistamagasi tüüp: plaadivahetus
Tööriistapositsioonid: 18
Tööriista maksimaalne pikkus: 150 mm
Maksimaalne tööriista läbimõõt: 100 mm (150 mm koos vabade naaberpositsioonidega)
Maksimaalne koormus: koormus: 60 kg
Saeüksuse mootor: 1,5 kW
Sae kiirus: 5600 p/min
Saetera läbimõõt: max. 150 mm
Puurimisseade: 14 spindlit
Spindlite löök: 70 mm
Ajam: 2,2 kW
Pöörlemiskiirus: 3150 p/min
Puuri läbimõõt max: 20 mm
Adapterpea spindlid: 4
Pöörlemiskiirus max: 6000 p/min
Puuri läbimõõt max: 12 mm
Lauavarustus:
6 reguleeritavat tugivart
12 iminapad 114 × 159 × 100 mm
6 iminapad 125 × 75 × 100 mm
Vaakumsüsteem: 2-kontuurne kinnitusseade
Elektrikapi suurus: 2000 × 1800 × 600 mm
VIGADUS: põhispindel ei lase vahetatavat puurpea enam lahti.
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
