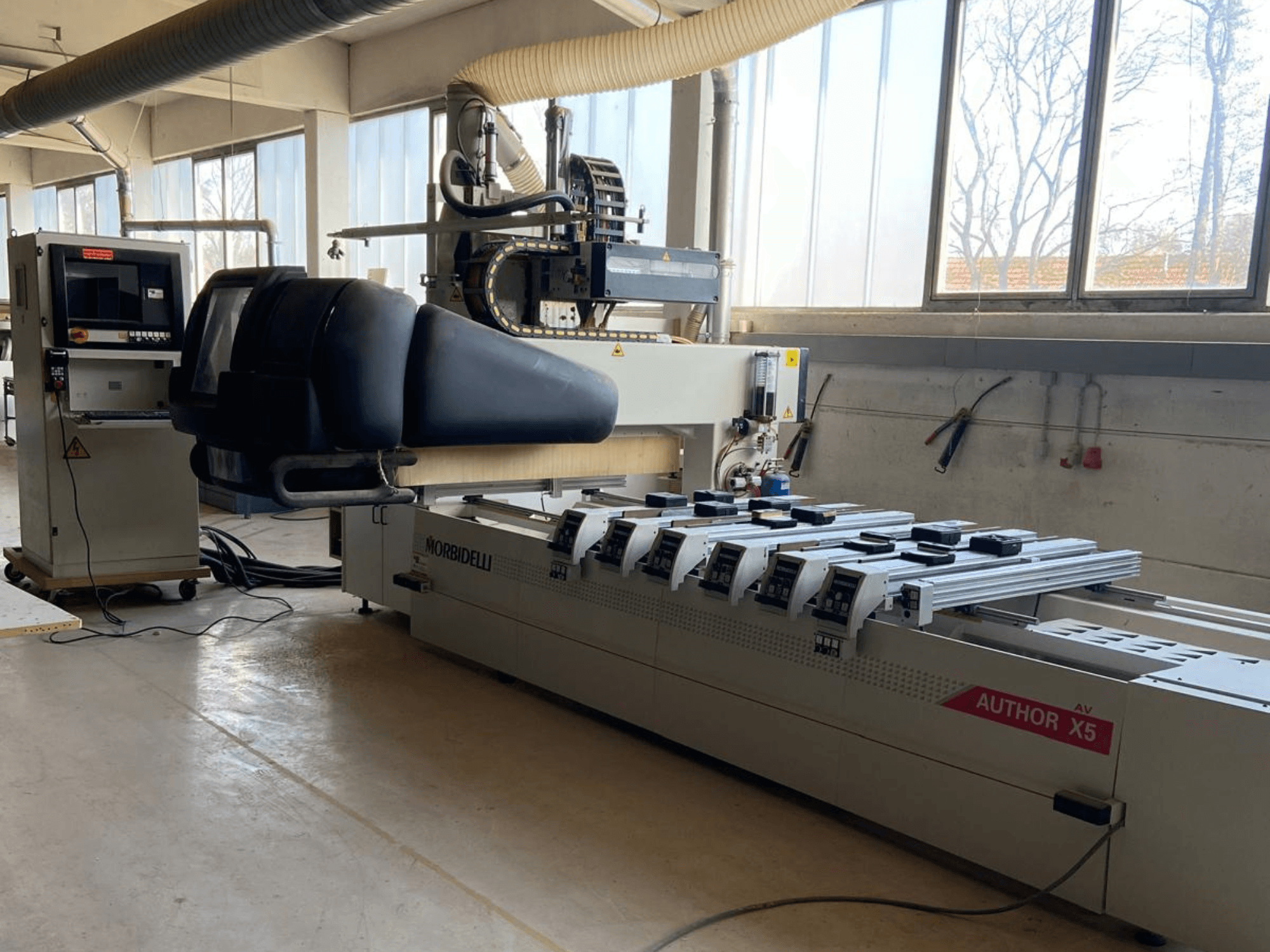

MORBIDELLI - Author X5DE-CNC-MOR-2008-00001

• Pinge: 400 V

• Sagedus: 50 Hz

• Vool: 48 A

• Toiteallikas: 400 V, 50/60 Hz

• Energiatarve: 28 kVA

• Töökoht: X 3050 mm, Y 1348 mm, Z 400 mm

• Kiirused: X 50 m/min, Y 45 m/min, Z 22 m/min

• Ajami süsteem: kuulikruvi telgedel X/Y/Z

• Pendlitöötlus: jah

• Spindel: 5-teljeline Morbidelli freespindel: 5-teljeline Morbidelli freespindel

• C-telje pöörlemine: 640 kraadi

• B-telje pöörlemine: +/- 100 kraadi

• Inverteri võimsus: 18 kW

• Tööriistahoidja: HSK 63F

• Minimaalne kaugus laua ja spindli vahel: 40 mm

• Tööriistavahetaja: tagumine tööriistaruum X-teljel

• Tööriistavahetaja positsioonid: 12

• Tööriista maksimaalne läbimõõt: 240 mm

• Maksimaalne tööriista pikkus: 220 mm

• Tööriista maksimaalne kaal: 8 kg

• Töölaud: vaakumkinnitussüsteem

• Vaakumrõhk: 3000 Pascal

• Juhtimissüsteem: NUM 1040

• Operatsioonisüsteem: Windows XP Professional

• Protsessor: Protsessor: 32-bitine Pentium

• RAM: vähemalt 256 MB

• Kõvaketas: vähemalt 2 GB

• Ekraan: 17-tolline

• Kasutajaliides: RS232

• Õhurõhk: 6-8 baari

• Õhutarbimine: 250 NL/min

• Tolmueemaldusühendus: 250 mm

• Õhu kiiruse väljatõmme: 30 m/s

• Masina mõõtmed: umbes 5300 x 2200 x 2500 mm

• Vajalik ruum: umbes 6300 x 4000 x 3000 mm

• Ohutusseadmed: CE-konformne kaitsesüsteem

• Keskne määrimine: automaatne

• Puurimispea: 12 + 6 spindlit

• Vertikaalsed spindlid (Y-suunas): 5

• Vertikaalsed spindlid (X-suunas): 8

• Horisontaalsed spindlid (X-suunas): 4

• Horisontaalsed spindlid (Y-suunas): 2

• Vertikaalsete spindlite samm: 32 mm

• Horisontaalsete spindlite samm: 64 mm

• Puurimiskiirus: 4000 p/min

• Puurimisseadme võimsus: 2,2 kW

• Puurimisseadme hoidja: M10

• Pneumaatiline löök: 60 mm

Lisavarustus

• Laastukonveier (kaasa arvatud)

• Vaakumpump 250 m3/h
