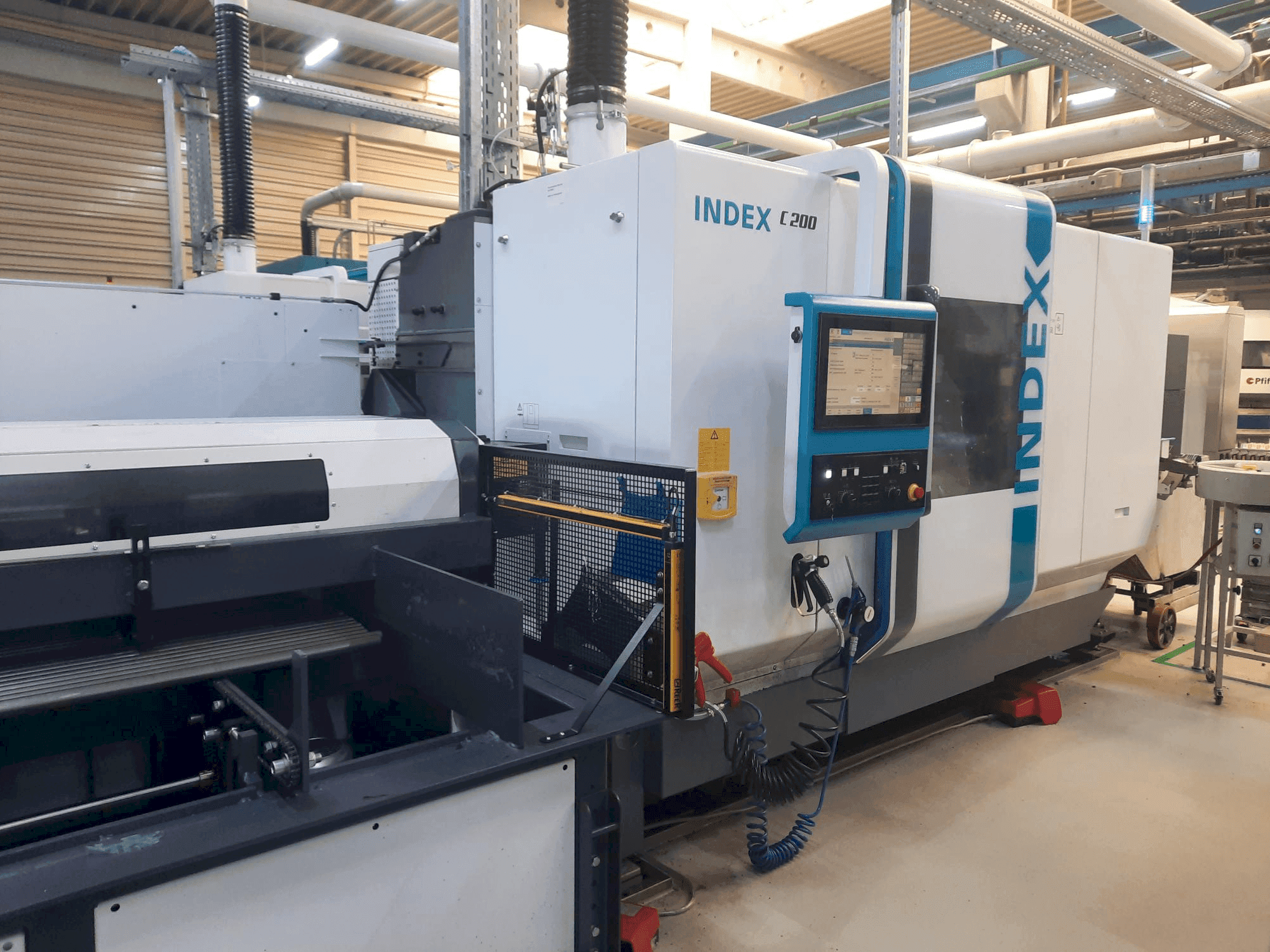

Index - C200DE-TUR-IND-2023-00001

Täiendav varustus

• Tarkvaravalikud: OPC UA peaarvuti ühendamiseks (max 200 muutujat). ChipMasteri tsükkel kiibi purunemise kontrollimiseks.
• Keskkonnaandmed: Müratase: 73,8 dB(A)

Masina eelised

Masina tehnilised eelised

• Juhtsüsteem: põhineb sinumerik 840d lahendusliinil (sl) koos sinamics s120 ajamiga. 18. 5" tft värviline ekraan koos pct-touchiga (ip65). Siemens kasutab saksakeelset kasutajaliidest.
• Liidesed: 4x usb 2. 0 (2 juhtpaneelil, 2 juhtpaneelil). Võrguvõimeline nc-andmete edastamiseks (loogilised draivid).
• Ohutus: siemens safety-integrated (profisafe).
• Torni mehaanika: hüdrauliline lukustus, vahelduvvoolumootor koos esiülekandega. Ajami võimsus tööriistakanduri kohta: 10 kw (25 % ed), max. 8000 pööret minutis.
• Tööriistahoidik: silindriline vars d25x48 (din69880) w-piludega suurema kordustäpsuse tagamiseks. Käitavad tööriistad on võimalikud igas jaamas (ainult pöörlevad tööasendis).
• Jahutusseade: 13 kw hüdraulika, spindlite ja juhtkapi jaoks. Ühendus jahutusvee jaoks (20°c ±2°c, 30 l/min, glükool 25%).
• Laastukonveier: hingedega lintkonveier (valmistatud knoll) 180-liitrise konteineriga, tühjenduskõrgus 840 mm. Jahutusmäärdesüsteem: 750-liitrine anum, 8-bar/20-80-bar pumbad.
• Baarilaaduri liides: unimag4-ühilduv (välised laadurid nõuavad spetsiaalset katet). Maksimaalne varda pikkus: 1035 mm (lühike varda töö). Pukk-korjeseade: pneumaatiline haarats (Ø 10-90 mm, max 3,5 kg). Konveierlint lülitiga valmisosade/ülejäänud osade jaoks.

Lisainformatsioon

Juhtplokk Tööpinge: 400V Juhtpinge: 24V DC Sagedus: 50Hz Nimivõimsus: 54kW Ühendatud koormus: 65kVA Nimivool: 94A Max. tagavarakaitse: 100A Põhiajam Põhivõll ja vastuvõll Spindlipea kinnitus: OD 140mm, ID 85mm Esilaagri läbimõõt: 110mm Pöördemoment max. (100%/40%): 125/170 Nm Pingutusrõhk min/maks.: 8/80 baari Kolvi pindala rõhk: 57cm² Kolvi pindala pinge: 57cm² Survejõud max: 45600 N Tõmbejõud max: 45600 N C-telg: õõnesvõlli mootori ajam; nurgamõõtesüsteem otse spindlil Asendi levik (VDI/DGQ 3441): Psmax = 0,01 kraadi Torn Tööriistahoidja 1 X-telje töötee: 110mm X-telje kiirkäik: 30m/min X-telje kiirendus: 9m/s² X-telje etteandejõud: 5000mm0:-N 50m/min Z-telje kiirendus: 9m/s² Z-telje etteandejõud: 5000N Y-telje töötee: 100mm Y-telje kiirkäik: 15m/min Y-telje kiirendus: 9m/s² Y-telje etteandejõud: 5000N Jaamu: 14 silindrilise varrega tööriistahoidikuga D25x-48 110mm X-telje kiirkäik: 30m/min X-telje kiirendus: 9m/s² X-telje etteandejõud: 5000N Z-telje töötrajektoori: 550mm Z-telje kiirkäik: 50m/min Z-telje kiirendus: 9m/s² Z-telje ettenihke jõud: 5000N-telje 5mm trajektoori Y-telje 1 min: 5000N Y-telje 1-0 mm liikumistee Y-telje kiirendus: 9m/s² Y-telje etteandejõud: 5000N Jaamu: 14 silindrilise varrehoidikuga D25x48 Tööriistahoidja 3 X-telje töötee: 180mm X-telje kiirkäik: 30m/min X-telje kiirendus: 9m/s² X-telje etteandejõud:4 s cylindrical0 N teljega:s5 cylindrical00 D25x48
