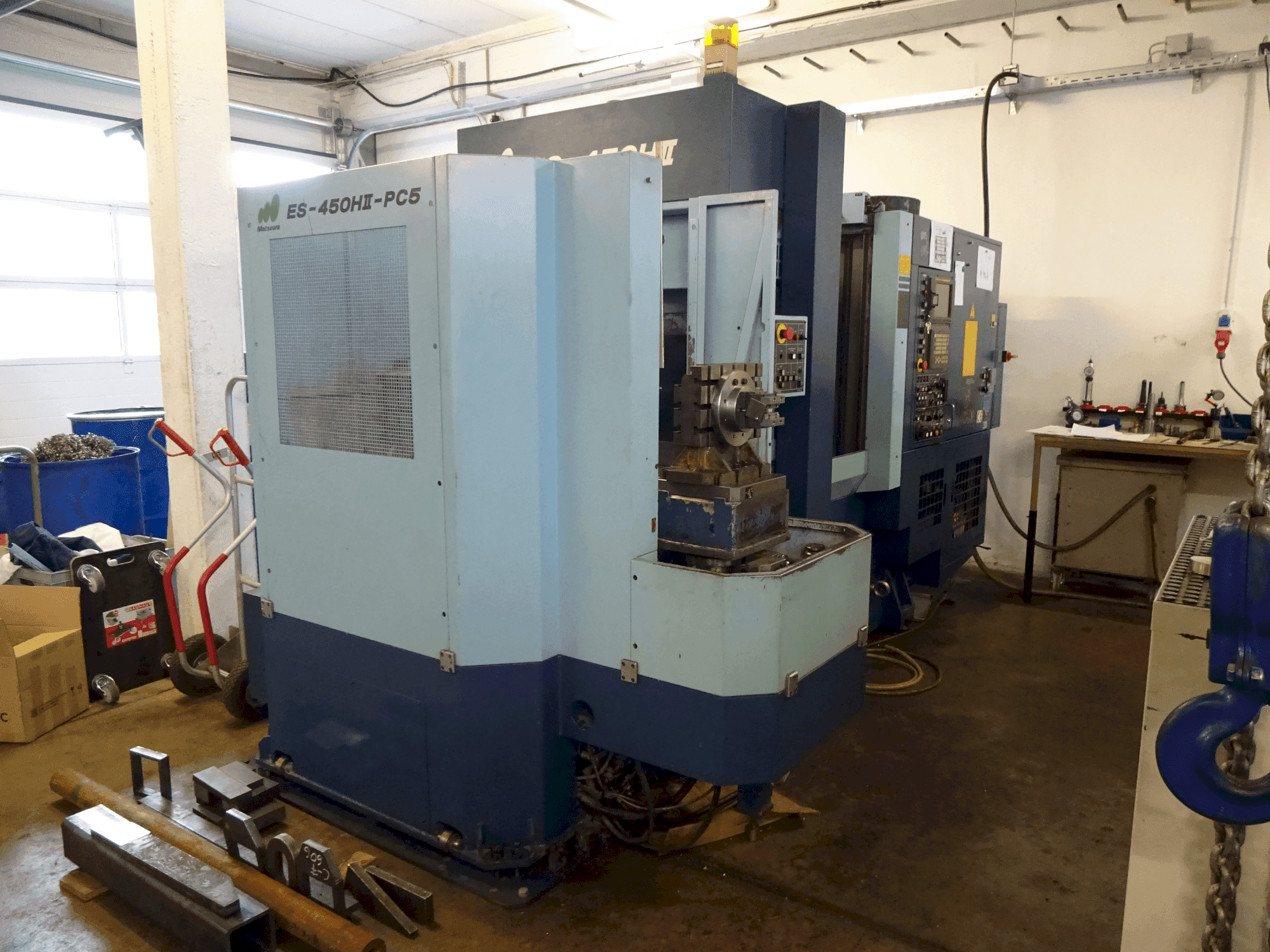

Matsuura - ES-450HII PC5DE-MIL-MAT-1999-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
See 4-teljeline Matsuura ES-450HII PC5 toodeti 1999. aastal. See on horisontaalne töötluskeskus, mis on loodud täpsuse ja tõhususe tagamiseks. Kui soovite saada kvaliteetseid freesimisvõimalusi, kaaluge meie müügil olevat Matsuura ES-450HII PC5 masinat. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Matsuura
- aasta: 1999
- MUDEL: ES-450HII PC5
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalne töötlemiskeskus
Tehniline teave - Matsuura ES-450HII PC5
Mõõtmed
- Masina sügavus: 3600 mm
- Masina kõrgus: 2470 mm
- Masina kaal: 5700 kg
Liikumine
- Telgede arv: 4
Tehnilised andmed
- Maks. tööriista kaal: 8 kg
- Spindli kiirus: 15000 RPM
Lisainformatsioon
Masina eelised
Masina tehnilised eelised
- Laua pinna kõrgus (põrandast): 1000mm
Lisainformatsioon
Liigub: X-telg (veerg parem/vasak): 450mm (250 vasakul, 200 paremal) Y-telg (spindli pea üles/alla): 400mm Z-telg (alus edasi/tagasi): 400mm (+250 kui kaubaalust vahetatakse) Tooriku kaugus kaubaaluse ülemise pinna vahel: kaugus aluse pinnast 0-spindlini8 liugteed: 120~520mm Kaubaalus: Tööpiirkond: 300 x 300mm Maksimaalne koorma kaal: 200kg Pind-keermestatud auk (suurus x kogus): M12 x P1,75 x 32mm Laud Laua indekseerimisnurk: 1 kraad Laua indekseerimise kiirus: 1,5 sek/90°/90°, .1lamp8:kn3 jõud2/90°, .1. Spindli Spindli laagri ID: Ø70mm Maksimaalne spindli pöördemoment: 105/1000 minˉ1 Nm Tööriista kinnitusjõud: 8,2 kN Spindli suund: standardne (elektriline) Spindli õhupuhumine: Standardne ettenihe Lõikamissagedus (X/Y/Z): 1–1500 mm (pidev) 0 ~ 4000 mm/min Väikseim väljundsamm: 0,001 mm Automaatne tööriistavahetaja Tõmbepoldi tüüp: JIS B 6339 tõmbepolt 40P Tööriistade hoiustamine: 30 tk Tööriista valiku meetod: Aadressikood ja juhuslik valik ajakirja kahesuunaline pöörlemine. (T4) Tööriista vahetamise aeg (tööriist tööriistale): 1,5 sek (alla 6kg), 2,0 sek (üle 6kg) Tööriista vahetuse aeg (kiibist kiibile): 3,2 s Tööriista poti samm: 95,25mm Automaatne kaubaaluste vahetaja Kaubaaluste arv: 2 Aluste vahetamise süsteem: Pöördlaua meetod Kaubaaluste vahetamise aeg: 8 sek (5 sek). Kaubaaluse kinnitusjõud: 41,5kN Kaubaaluse kaal/tk: 40kg Kaubaaluse suurus: 300 x 300mm Maksimaalne koorma kaal: 200kg Mootorid Spindli mootor: Alpha T8/1500 AC 11.0/7.5kW (30min./pidev kiirus) Toitemootorid:/2 AC002 mudelid: X α00 4,4kW Y-telg: mudel α 22/2000 piduriga AC 4,4kW Z Telg: mudel α 22/3000 AC 4,4kW Hüdraulikamootor: AC 1,5kW Määrdemootor: AC elektriline 0,02kW Võimsus jahutusvedelik kokku: AC 0,02kW Vajalik mootor: AC 0,4kW. Õhuallikas: 0,54~0,93 MPa Õhumaht: 400 L/min Hüdraulikapaagi maht: 15L Määrdepaagi maht: 2,7L Jahutuspaagi maht: 200L Standard Lisad Tööriista korpuse kaitse (ülemise kaanega) Laastuvool Sünkroniseeritud kraan Spindli õlijahuti Spindli liidese kaitseseade Toitetelg (vastutelg fluorokaitse seade) Läbi spindli jahutusvedeliku Spindli sondi liides (ilma sondita) Filtermist Swarf konveieri kasutusjuhendid
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
