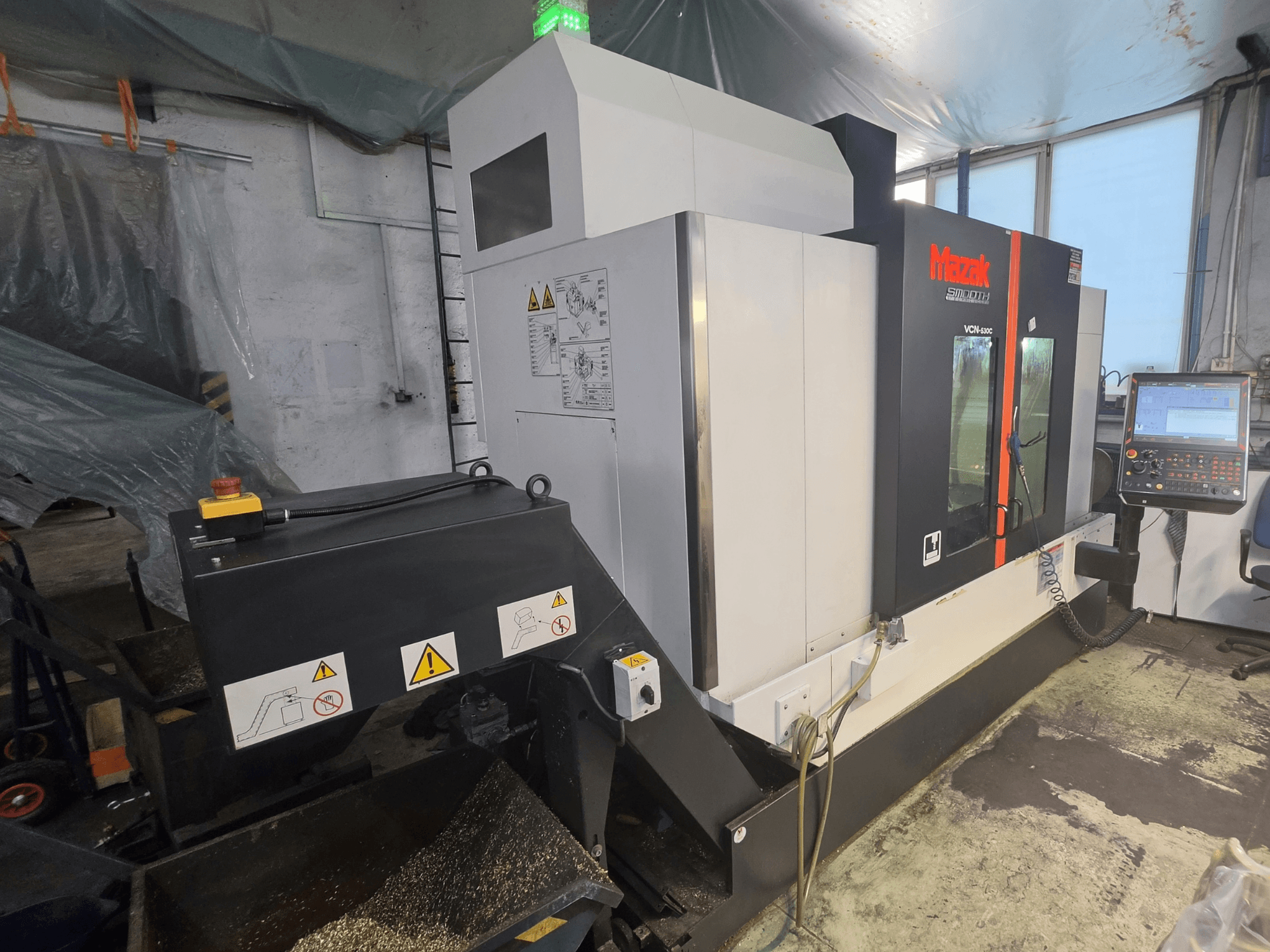

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Tööpiirkond ja liikumisulatus

• Laua ja spindli otsa vaheline kaugus: 150–660 mm

• Kolonni pinnast spindli keskpunktini: 586 mm

Töölaud

• Mõõtmed: 1 300 × 550 mm

• T-soonid: 5 × 18 mm; samm 100 mm

Spindel

• Ajam: elektriliselt valitav kahe vahemikuga

• Spindli laagri ava: 70 mm

• Kiirendus: 2,0 s

• Mootori võimsus: 18,5 kW (5 min) / 11 kW (40% ED) / 7,5 kW (S1)

Toitekiirused

• Kiirliikumine X/Y/Z: 42 m/min

• Lõiketoit X/Y/Z: 1–42 000 mm/min

Automaatne tööriistavahetaja

• Tööriista maksimaalne läbimõõt: 80 mm (kõrvuti asetsevad tööriistad) / 125 mm (kõrvuti asetsevad pesad tühjad)

• Tööriista maksimaalne pikkus: 350 mm (mõõtjoonest alates)

• Tööriista valik: MAZATROL juhuslik mälu, lühim tee

• Tööriistade vahetamise aeg: 1,3 s

Jahutusvedeliku ja laastude juhtimine

• Kõrgsurve jahutusvedelik läbi spindli: umbes 15 kgf/cm² (~14,7 bar)

• Jahutusvedeliku paak: 250 L

• Kaanete jahutusvedeliku läbipesu

• Käsitsi pesupüstol

• Tööeseme õhupuhastus

• Udu eemaldamise ettevalmistus

Juhtimisfunktsioonid ja sondimise ettevalmistus

• Sünkroonne keermestamine

• Programmi maksimaalne suurus: 8 MB

• G00 kaldenurk (kiirliikumise optimeerimine)

• Renishaw OMP60 töödeldava detaili sondi ettevalmistamine

Tööpingi mõõtmed

• Põrandapind: 2 880 × 3 102 mm

Lisaseadmed

• Kitagawa NC pöördalus, MR250-seeria (tüüp: MR250RAE13)

  • Valmistamiskuupäev: oktoober 2020

  • Kaal: 85 kg

  • MR250 mehaaniline kinnitus komplektis

• CROWTHER vasakpoolne hingedega lintkonveier laastude eemaldamiseks

• Täiendav tööpinnavalgustus

• Kolmevärviline LED-signaaltorn

• Poolakeelsed kasutusjuhendid ja ohutusmärgised
