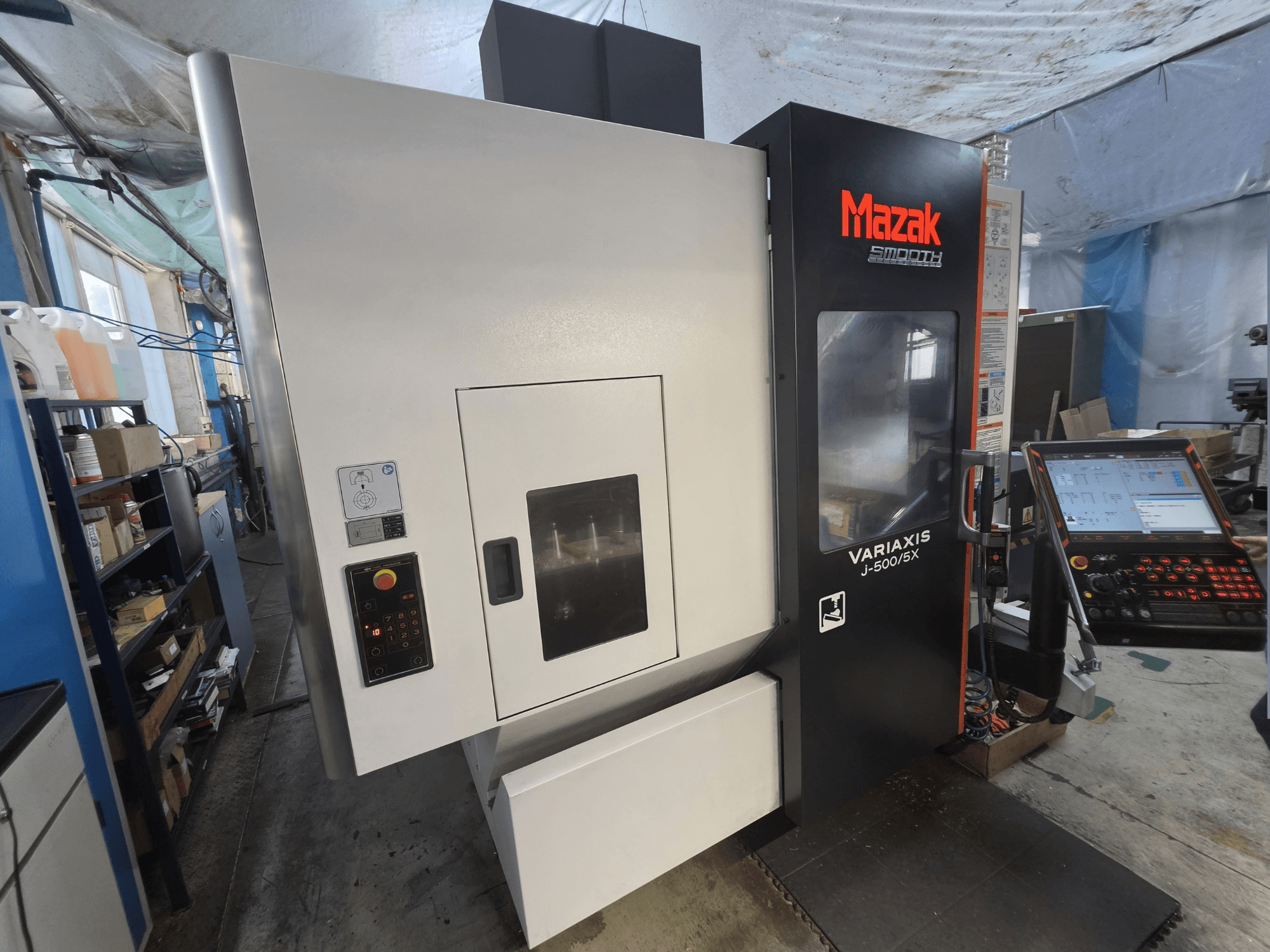

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• CNC-juhtimissüsteem: MAZATROL SmoothX koos 19-tollise värvilise puutetundliku ekraaniga

Töömaht ja liikumisulatus

• A-telje kaldenurk: -120° kuni +30°

• C-telje pööre: ±360°

• A/C-telje indekseerimissamm: 0,0001°

• Kiirliikumine X/Y/Z: 30 000 mm/min

• Maksimaalne lõiketoit X/Y/Z: 30 000 mm/min

• A-telje indekseerimisaeg: 0,6 s 90° kohta

• C-telje indekseerimisaeg: 0,55 s 90° kohta / 1,05 s 180° kohta

Laua ja vabad ruumid

• Kallutatav/pöörlev laud (A/C-teljed)

• Laua mõõtmed: 500 × 400 mm

• T-soonidega laud (vastavalt lõplikule konfiguratsioonile)

• Spindli otsa kaugus laua pinnast (laud horisontaalselt): 50–560 mm

• Spindli otsa kaugus laua keskpunktist (laud vertikaalasendis): 40–550 mm

Spindel

• Spindli jahuti koos 16-liitrise jahutusõli paagiga

• Programmeeritav spindli suund 1° sammuga

Tööriistamagasin ja ATC

• ATC taastamisfunktsiooniga; digitaalne magazini ekraan ja väline juhtpaneel

• Tööriista valik: fikseeritud aadressid koos automaatse lühima tee valikuga

• Tõmbetapp: Yamazaki ANSI

• Tööriista maksimaalne pikkus: 300 mm

• Tööriista maksimaalne läbimõõt, kui kõrvalasuvad pesad on tühjad: 90 mm

• Tööriista maksimaalne läbimõõt, kui kõrvalasuvad pesad on tühjad: 130 mm

• Töötsükli aeg: 6,20 s

Mõõtmine ja sondimine

• Renishaw RMP600 raadiosignaaliga töödeldava detaili sond

• MAZA-CHECK süsteem

• Tööriista pikkuse automaatne mõõtmine ja tööriista purunemise tuvastamine

• G37 automaatne tööriista pikkuse mõõtmine

• Absoluutne positsioneerimissüsteem

Jahutusvedeliku ja laastude juhtimine

• Kõrgsurve jahutusvedeliku läbivool tööriista kaudu: umbes 15 kgf/cm² (≈14,7 bar), umbes 35 L/min

• Jahutusvedeliku paak: 300 L

• Jahutusvedeliku pesusüsteem ja käsipesupüstol

• X/Y/Z-suunaliste kuulkruvide jahutus

• Tööeseme õhupuhastus

Juhtimine ja tarkvara

• MAZATROL SmoothX CNC

• EIA/ISO programmeerimispakett

• 5-teljeline samaaegne juhtimine

• Täiendav 5-teljeline töötlemispakett SmoothX-ile

• 3D-koordinaatide pööramine

• Sujuv sünkroonne keermestamine

• G00 kaldenurk (kiiroptimeerimine)

• Sujuv taaskäivitamine

• Kallutatud töötlemistasand

• Pöördvõrdeline ajasööte

• Laiendatud töönihe: 300 paari

• Muutujad makrodes: 600 muutujat

• Kiire töötlemine ja silumine

• Pöörlevate telgede geomeetriline kompenseerimine

• Liidesed: USB, LAN, SD-kaart

Konstruktsioon, ohutus ja muud omadused

• Elektrooniline käsiratas

• Kolmevärviline signaaltorn

• Masina automaatne sisse- ja väljalülitamine ning soojendamine

• Rull-liinjuhtimised

• Täielik kaitsekorpus koos ülemise kaanega; lukustatud operaatori uks

• Tööala valgustus

• Intelligent Safety Shield (ISS)

• CE-märgis

Lisavarustus

• CROWTHERi paremale poole avanev lintkonveier (terase töötlemiseks)

• Udu eemaldamise seade GX500 koos eemaldamise ettevalmistusega

• Euroopa turule mõeldud toitetrafo

• Masina paigalduskomplekt

• Poolakeelsed kasutusjuhendid ja ohutusmärgised
