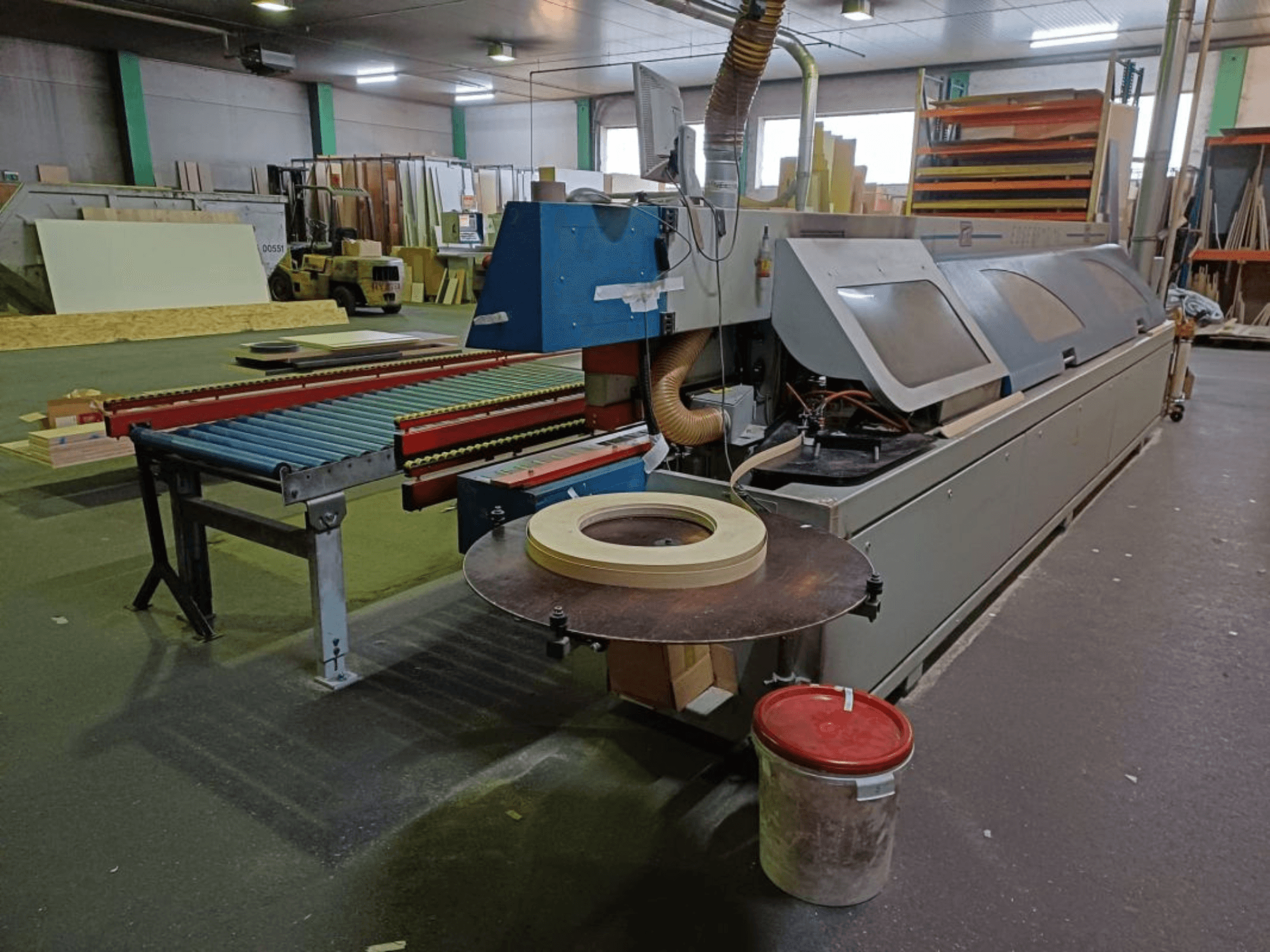

OTT - TWISTERAT-EDG-OTT-2005-00001

• Liimi pealekandmine: Kuum-/külmaliimiprotsess; sünkroon- ja vastassuunalise pöörlemisega laotusrull.

• Serva paksus: 0,3-10 mm

• Toote paksus: 8-60 mm

• Toote laius: vähemalt 70 mm

• Töödetaili pikkus: vähemalt 150 mm

• Töörõhk: 6 baari

• Söötmise võimsus: 3,0 kW

• Söötmise kiirus: 14-20 m/min

• Elektriline ühendus: 3x 400 V, 50 Hz

• Väljatöötlusnõue: 1x Ø180 mm 20 m/s = 35 m³/min

• Õhu kiirus (minimaalne): 20 m/s

• Suruõhu tarbimine: umbes 300 l/min

Töötlemisseadmed / seadmed masinas:

• Ühendamine:

  • 2 x 2,2 kW, n=14,600, 250 Hz; kaks rakendusjuhitavat tööspinni.

• Kombineeritud liimimisseade:

  • Ülalt paigaldatud, vahetatav punkrikoda EVA, PUR kuumsulamisliimi või puhastusgraanulite jaoks; punkrikoda mahuga 2,5 l.

• AKM (automaatne servamagasin):

  • Automaatne servamagasin optilise jälgimisega fikseeritud pikkusega ribade jaoks.

• Korkimine:

  • 2 x 0,8 kW, n=12 000, 200 Hz; automaatne pööramine 0°/5°; 2 HM saelehte Ø140 x 3,2 x 16, z=34

• Tasandusfreesimine:

  • 2 x 0,7 kW, n=12 000, 200 Hz; ühepoolne sondeerimine; 2 karbiidiga indekseeritavat noapead HF70, Ø70 x 20 x 16, z=4

• Peenfreesimine (kaldus 15°/30°/45°):

  • 2 x 0,3 kW, n=12 000, 200 Hz; kahepoolne sondeerimine; 2 karbiidist indekseeritavat lõiketera pead HF70, Ø70 x 20 x 16, z=4

• AWSR (raadius R2-R5):

  • 2 kiirvahetuskomplekti peenfreesi jaoks, 2 x 0,3 kW; 2 karbiidist indekseeritavat lõikeplaadipead AR73 x 16 x 16, z=3, R2-R5

• AKF (koopiafreesimine):

  • Automaatne koopiafreesimine kahe eraldi tööspindliga otsapindade ja pikiradiaalide jaoks; 2 x 0,37 kW, 12 000 pööret minutis; tööriistad R1-R3.

• Kaabitsatera:

  • 2 x karbiidist kraapijäägid, automaatne etteandmine

• Pinnakaabits:

  • 2 x karbiidkaabitsad, peenhäälestusseadmega

• PU komplekt:

  • 5-suunaline pihustusseade (2 x lahustusvahend, 1 x määrdeaine, 2 x puhastusvahend), peenpuhastusseade koos riidekettaga.

• Serva puhastamine:

  • 2 x 0,2 kW, n=2,800, 50 Hz, võnkuvad harjad.
