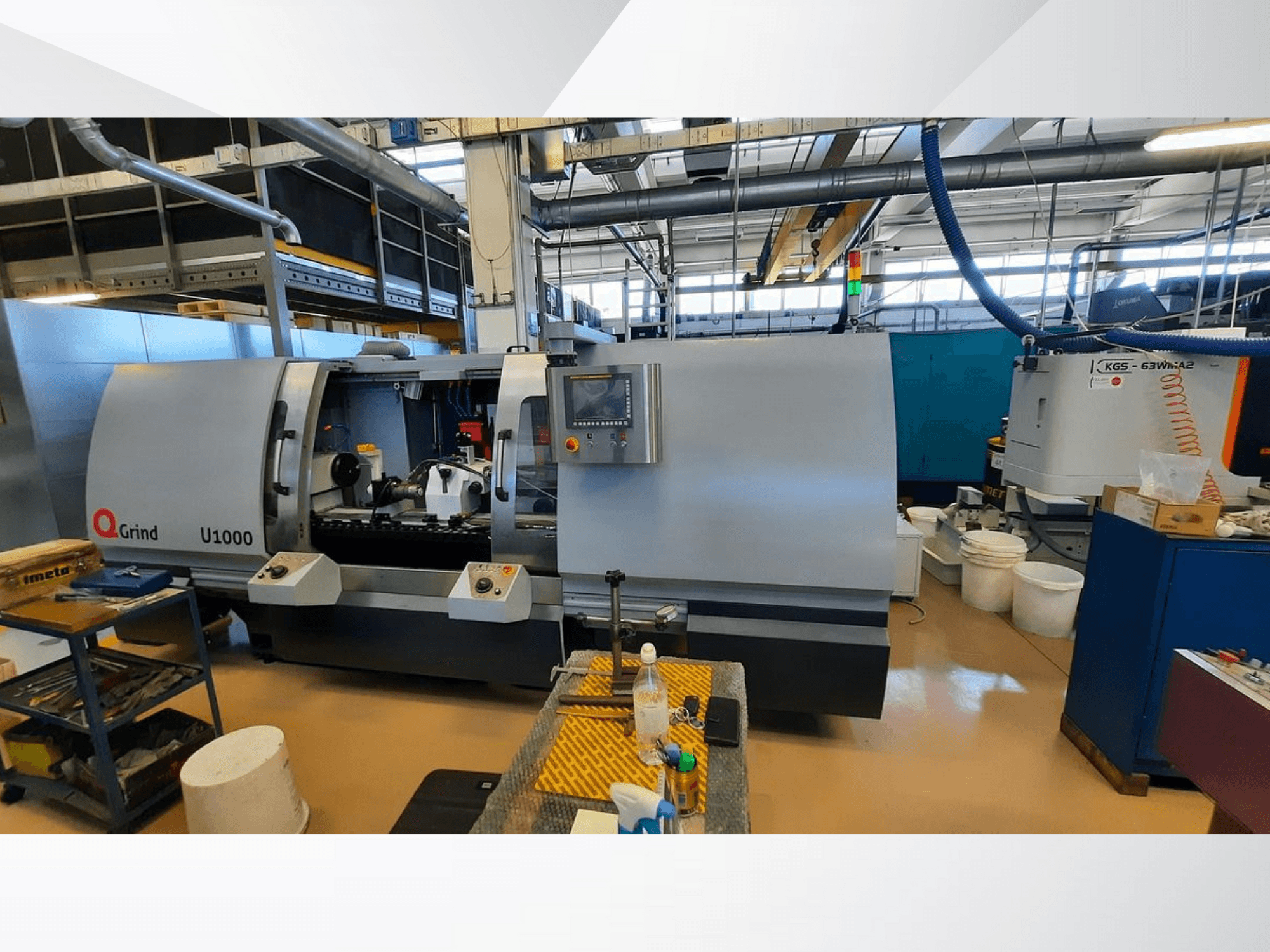

See 3-teljeline QGrind QGRIND U1000 silindrilise lihvimise masin on valmistatud 2012. aastal. Selle maksimaalne töödeldava detaili läbimõõt on 450 mm, tsentrite vaheline kaugus 1000 mm ja lihvimispikkus 800 mm. Varustatud Fanuc 0i-TF juhtimispuldi ja 15-tollise puuteekraaniga, pakub see täpset juhtimist ja kasutusmugavust. Kaaluge võimalust osta see QGrind QGRIND U1000 silindrilise lihvimise masin. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: QGrind
- aasta: 2021
- MUDEL: QGRIND U1000
- tootmistunnid: 3008
- rakenduse tüüp: Lihvimine
- Asukoht: Itaalia
- seadme tüüp: Silindriline Lihvimismasin
Tehniline teave - QGrind QGRIND U1000
Mõõtmed
- Masina sügavus: 2200 mm
- Masina kõrgus: 1900 mm
- Masina pikkus: 4400 mm
- Masina kaal: 6500 kg
Liikumine
- X-telje liikumine: 260 mm
- Z-telje liikumine: 1115 mm
Lisainformatsioon
Maksimaalne X-telje kiirus: 6 m/min
Maksimaalne Z-telje kiirus: 10 m/min
Min inkrementaalne liikumine X/Z: 0,001 mm
Kodeerija eraldusvõime X/Z: 0,0001 mm
X-telje lineaarne skaala: Heidenhain
Z-telje juhiku tüüp: V + kraapitud lame
X-telje juhiku tüüp: Lineaarne
B-telje servojuhtimine: Jah
Maksimaalne töödeldava detaili läbimõõt: 450 mm
Keskuste vaheline kaugus: 1000 mm
Maksimaalne lihvimispikkus tsentrite vahel: 800 mm
Maksimaalne töödeldava detaili kaal tsentrite vahel: 150 kg
Tooriku spindli koonus: MT5
Laua kalle: 2° päripäeva / 7,5° vastupäeva
Ratta perifeerse kiirus: 35-45 m/s
Vasaku ratta mõõtmed: Ø455 × 50 × Ø127 mm
Parema ratta mõõtmed: Ø355 × 38 × Ø127 mm
Tailstocki koonus: MT5
Tööstushoidiku püstiku liikumine: 50 mm
Tailstocki käivitamine: Hüdrauliline
Lihvimismootori võimsus: 4,5 kW
Tööpea kiirus: 5-400 RPM
Rataste orientatsioonivahemik: 35-190°
Maksimaalne spindli pöörlemiskiirus sisemise lihvimise korral: 30000 RPM
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
