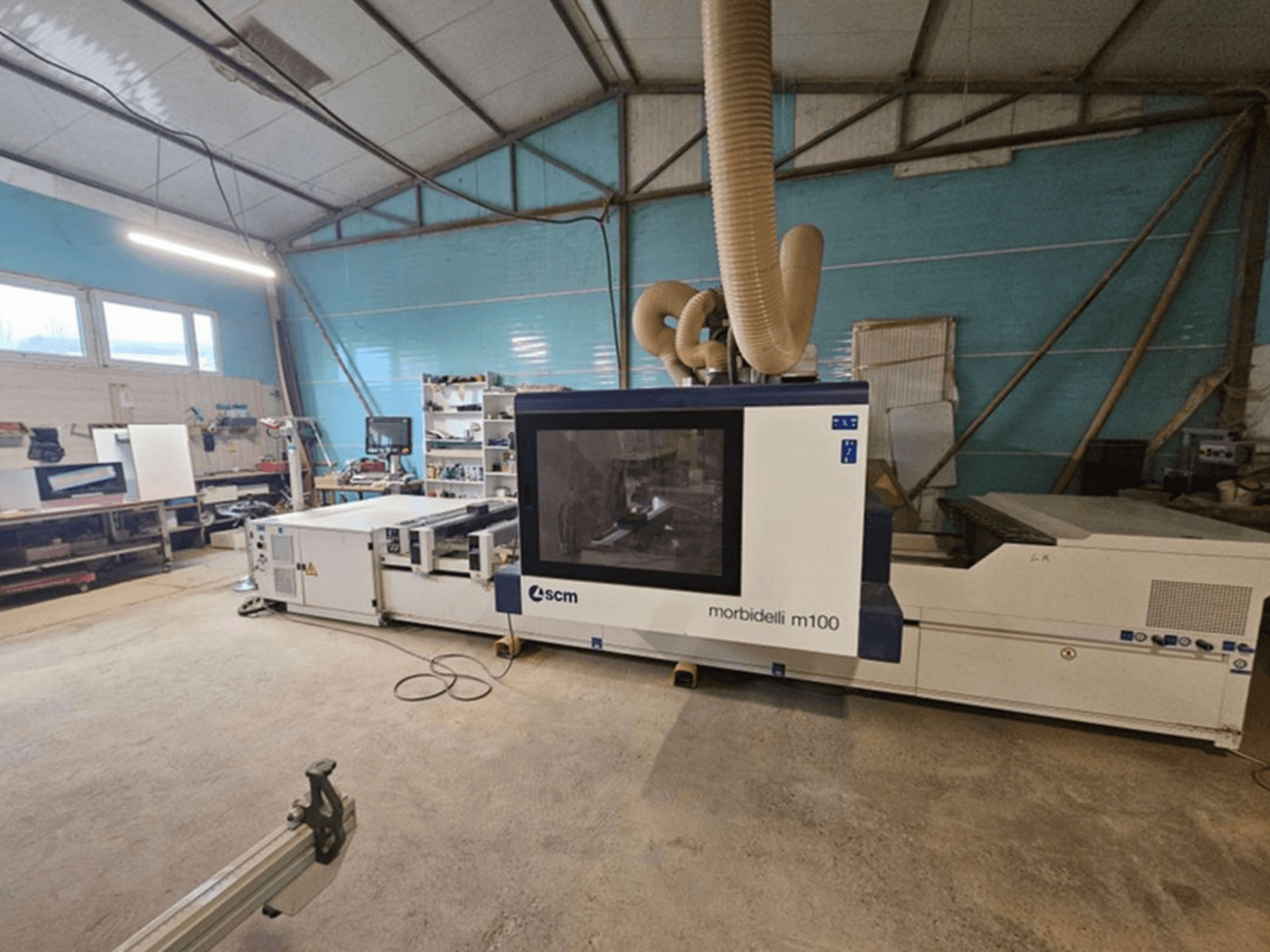

See 5-teljeline SCM Morbidelli M100 CNC-töötlemiskeskus on valmistatud 2019. aastal. Selle kasulik tööala on X-teljel 3110 mm ja Y-teljel 1620 mm ning see on mõeldud suure tootlikkuse saavutamiseks mööbli ja paneelide töötlemisel. Masinal on sellised täiustatud funktsioonid nagu 5-teljeline freesimine, puurimine ja integreeritud CAD-CAM-tarkvara. Kui soovite kvaliteetset paneelide töötlemisvõimalust, kaaluge meie müügis oleva SCM Morbidelli M100 masina ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: SCM
- aasta: 2019
- MUDEL: MORBIDELLI M 100
- rakenduse tüüp: CNC töötlus
- Asukoht: Rumeenia
- seadme tüüp: CNC-töökeskus
Tehniline teave - SCM MORBIDELLI M 100
Liikumine
- Telgede arv: 5
- X-telje liikumine: 3110 mm
- Y-telje liikumine: 1620 mm
- Z-telje liikumine: 180 mm
Tehnilised andmed
- Pöörlev kiirus: 24000 RPM
Lisainformatsioon
Kasutusiga: ostetud 2019. aastal; umbes 2 000 töötundi
Teljed/võimalused: 3/4/5-teljeline töötlemine; puurimine (vertikaalne ja horisontaalne neljal küljel), freesimine, soonte lõikamine, servade töötlemine; PRO-SPACE ohutussüsteem
Tööpiirkond: X 3110 mm; Y 1620 mm; Z läbipääs 180 mm; Y läbipääs 1900 mm; pendli pikkus 1400 mm
Tööpink: TV FLEX 1600 tööpink, 6 liikuvat tugi/toetust, 6 risttala; standardseid tugipositsioone 6–12; liikuva tugi pikkus 1600 mm; 12 fikseeritud vaakumtassid (145 x 145 x 75 mm); ettevalmistus 6 pneumaatilise kinniti jaoks; 4 pneumaatilist paneeli laadimis-/toetusseadet; 8 tagumist piirajat; 8 vahepiirajat; vasakpoolne külgviide + laser kujundatud detailide jaoks
Konstruktsioon/liikumine: keevitatud terasraam; lineaarsed juhikud ringlevate laagritega; X-suunas liikuvate latidega, Y-suunas mõlemal pool hammaslatiga portaaliga, Z-suunas kuulkruviga; CNC-juhtimisega positsioneerimine
Kiirused: maksimaalne XY-vektori kiirus (PRO-SPACE) 56 m/min; puurvõllid kuni 8 000 p/min; elektrivõll kuni 24 000 p/min
Puurimisseade: F23L-rühm 13 vertikaalse spindliga (7R+6L), 10 horisontaalse spindliga (4+3 X-suunas, 2 Y-suunas); integreeritud X-suunaline saag Ø125 mm, 2,2 kW; 75 mm pneumaatiline sisse-välja liigutus; inverter programmeeritava kiiruse jaoks
Peavõll: Hiteco JQX 5-teljeline elektrivõll, HSK F63, vedelikjahutusega, keraamilised laagrid; võimsusklass ~10 kW (S6 kuni ~15 kW), 24 000 p/min
Tööriistavahetajad: tagumine TRB 14 (14 positsiooni; 350 mm liigutus; 115 mm samm; tööriistad kuni Ø240 mm; kokku 70 kg); eesmine FAST 14 (14 positsiooni; tööriistad kuni Ø130 mm valitud pesades; maksimaalselt 8 kg/tööriist; kokku 24 kg)
Juhtimine/tarkvara: Windows 7; 21,5" FHD-ekraan; klaviatuur/hiir + masina juhtpaneel; Maestro CNC CAD/CAM (parameetriline/graafiline programmeerimine, DXF-import, ISO-graafika, simulatsioon); TECPAD 7" mobiilne puutetundlik juhtpult; kaugjuhtimispult masina kõrval
Vaakum: standardne vaakumpump (masina standardvarustus); tsentraliseeritud automaatne määrimine
Võimsus: paigaldatud võimsus 23 + 28,5 kVA; suruõhk 450 NL/min; tolmuärastuse nõue 4500 m³/h, 25 m/s, väljalaskeava Ø250 mm; tsentraliseeritud/optimeeritud äravool reguleeritava konveieriga ja rühmitatud väljalaskeavadega
Ohutus/standardid: PRO-SPACE kontseptsioon (pakkumise kohaselt ilma esipoolseteta fotokellideta/külgpiiretest), CE-vastavus, hädaseiskamispidemed ja kaitstud alad vastavalt ELi normidele
Lisavarustus
Lisavaakumpump: 1 x 90 m³/h
Täiendav riistvaravõti Xilog/Maestro jaoks (USB)
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
