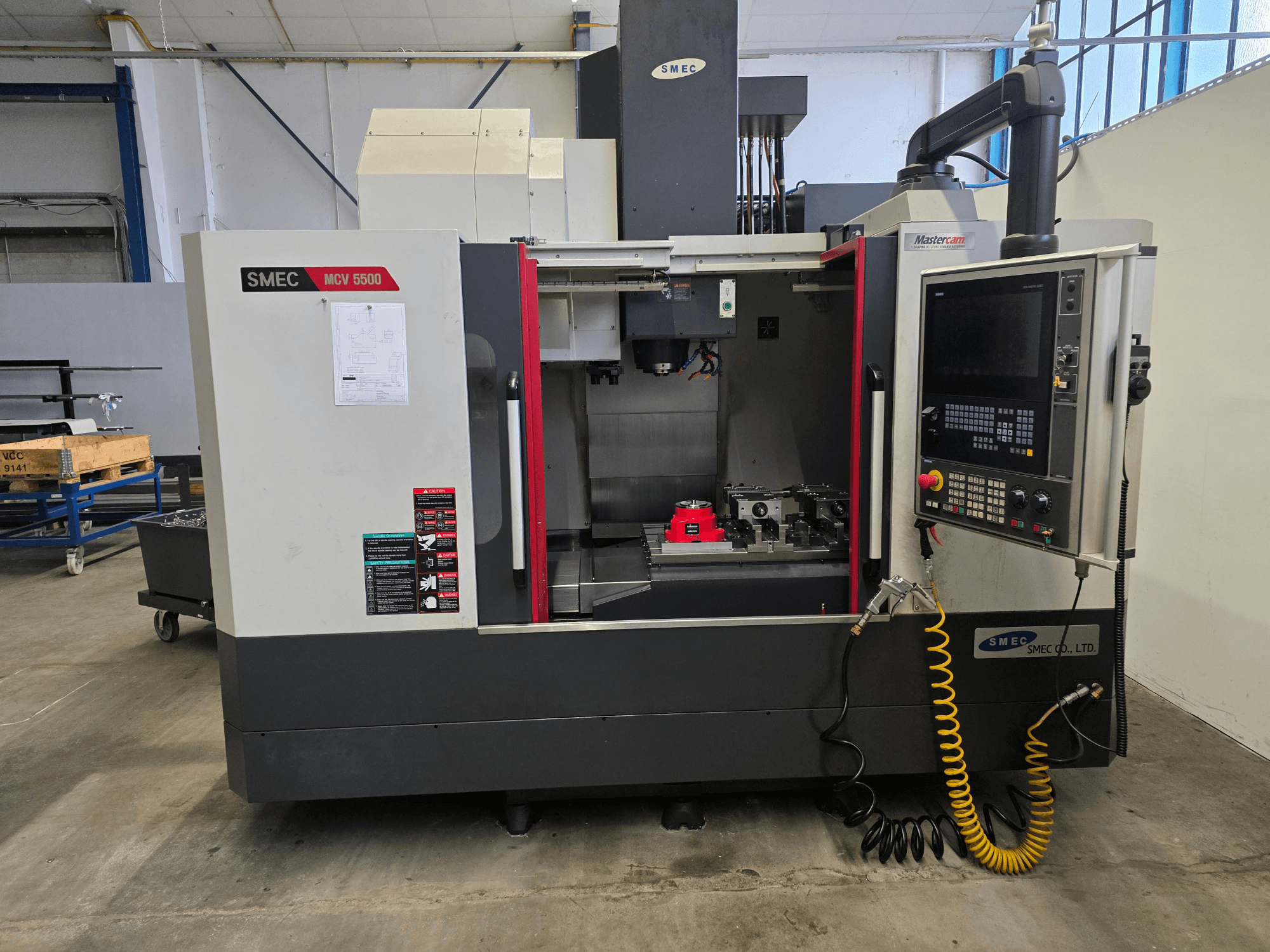

SMEC - MCV 5500DE-MIL-SME-2022-00001

- CNC-juhtimissüsteem: Siemens SINUMERIK 828D, sh OPERATE ja ShopMill

- T-soone suurus: 4 x 18H8 mm

- T-soone vahekaugus: 125 mm

- Vahekaugus spindli keskpunktist kolonnini: 580 mm

- Laua ja spindli otsa vaheline kaugus: 130–650 mm

- Kuulkruvi X-teljel: Ø 40 x 12 mm

- Y-telje kuulkruvi: Ø 40 x 12 mm

- Kuulkruvi Z-teljel: Ø 40 x 10 mm

- X-telje etteandemootor: 3 kW

- Y-telje etteandemootor: 3 kW

- Z-telje liikumismootor: 3 kW

- Kiirliikumine X/Y/Z: 36/36/30 m/min

- Toitekiirus X/Y/Z: 1–15 000 mm/min

- Spindli mootor: 22 kW (30 min) / 18,5 kW (pidev)

- Spindli maksimaalne pöördemoment: 141 Nm

- Spindli koonus: BBT 40

- Tööriistade hoiuruum: 30 positsiooni

- Tööriista maksimaalne kaal: 8 kg

- Tööriista maksimaalne pikkus: 300 mm

- Tööriista maksimaalne läbimõõt: Ø 80 mm (Ø 125 mm, kui kõrval asuvad tühjad pesad)

- Tööriista vahetamise aeg: 1,6 s

- Töötsükli kestus: 5 s

- Jahutusvedeliku paagi mahutavus: 365 l

- Jahutusvedeliku voolukiirus: 29,1 l/min

- Sisemine jahutusvedeliku rõhk (IKZ): 20 bar

- Hüdraulikasüsteemi maht: 3,9 l

- Hüdraulikasüsteemi maksimaalne rõhk: 9 bar

- Maksimaalne võimsusvajadus: 32 kVA

- Pinge: 400 V

- Suruõhu ühendus: 6 bar

- Masina mõõtmed (L x S x K): 3635 mm (sh laastutranspordor) x 2977 mm x 2778 mm

- Lisavarustus:

* Rullidega hingedega külgneva lintkonveieriga laastude eemaldamise süsteem

* Õlikoguja lõputu lindiga

* Jahutusvedeliku seade koos jahutusvedeliku pihustiga ja laua loputusega

* Spindli õlijahutussüsteem

* Õhupuhasti

* DXF-lugeja

* Elektrooniline käsiratas

* 3-värviline olekusignaalituli

* Tööala valgustus
