UNION - T105DE-MIL-UNI-1999-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!

Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

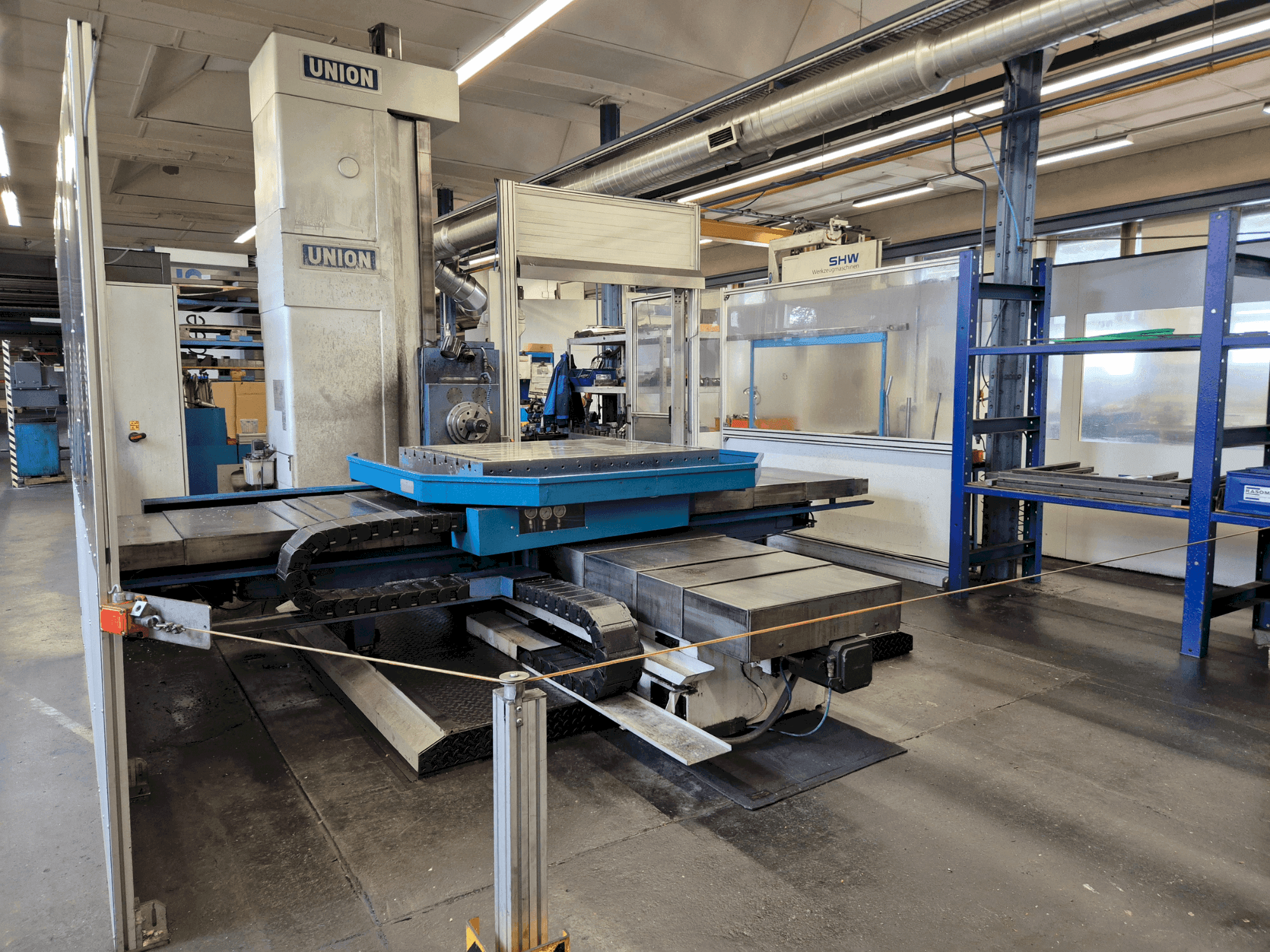

See UNION T105 horisontaalne töötluskeskus toodeti 1999. aastal. Selle tööala on töötluskõrgus 1600 mm, laius 2000 mm ja laua pikisuunaline liikumine 1600 mm. Puurvõlli läbimõõt on 105 mm ja see on varustatud Heidenhain TNC 426 juhtimissüsteemiga. Laud pöörleb 360° 1° sammuga. Kaalu võimalust osta see UNION T105 horisontaalne töötluskeskus. Lisateabe saamiseks võta meiega ühendust.
Ülevaade
- kaubamärk: UNION
- aasta: 1999
- MUDEL: T105
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalne töötlemiskeskus
- juhtseadme tootemark: HEIDENHAIN
Tehniline teave - UNION T105
Juhtseade
- Kaubamärk: HEIDENHAIN
- Mudel: TNC 426
Põhiajam
- Telgede arv: 3
Liikumine
- X-TELG Liikumine: 1600 mm
- Y-TELG Liikumine: 2000 mm
- Z-TELG Liikumine: 1600 mm
Lisainformatsioon
- Masina tehnilised eelised:
- - Puurspindli liikumine w-telje suhtes: 710 mm
- - Kinnituspind: 1200 x 1500 mm
- - Pööramisvõimalus: 360° / 1° kalle
- - Positsioneerimise ja korduse täpsus: +/- 0,025 mm
- - Neljakülgne töötlemine: võimalik
- - Masin veel töökorras / Y-telg (vertikaalne liikumine) 1600 mm / W-telg (puurspindli liikumine) 700 mm / puurspindli keskpunkti madalaim asend laua keskpunkti kohal 0 mm / maks. etteandejõud Y 16000 kN / maks. etteandejõud W 16000 kN / etteandekiirus 2...4000 mm/min / kiirliikumiskiirus Y 6 m/min / kiirliikumiskiirus W 4 m/min / puurspindli läbimõõt 105 mm / käigukasti astmete arv 2 / kiirusevahemik I. käigukasti aste min⁻¹5...630 / kiirusevahemik II. käigukasti aste min⁻¹631...2000 / peaajami võimsus (S1-režiim) 22 kW / maks. pöördemoment spindlil (S1-režiim) 1327 Nm / maks. Spindli pöördemoment (S6-töö, 60% ED) 2000 Nm/ Ruumivajadus, P x L x K mm vt paigaldusplaani/ Netokaal (ülaltoodud versioon) u. 17 200 kg/ Elektriühenduse väärtused: Koguvõimsus 63 kVa/ Eelkaitse A125/ Nimivool A92/ Toitejuhtme ristlõige 50 mm²/ Tööpinge, masin/juhtkapp/pistikupesad 400/230V +6/-10%/ Sagedus Hz50/ Juhtpinge 24V ±10%/ Juhtkapi valgustuse ja pistikupesa ühendus A 10/ Masina kaitseklass IP 54/ Juhtkapi kaitseklass IP 54/ Y-telg (vertikaalne liikumine) 1600 mm/ W-telg (puurspindli liikumine) 700 mm/ Puurspindli keskpunkti madalaim asend laua keskpunkti kohal 0 mm/ maks. etteandejõud Y 16000 kN/ maks. Etteandejõud W 16000kN/ Etteandekiirus 2...4000 mm/min/ Kiirliikumiskiirus Y 6 m/min/ Kiirliikumiskiirus W 4 m/min/ Puurvõlli läbimõõt 105mm/ Käigukasti astmete arv 2/ Kiirusvahemik I. Käigukasti aste min⁻¹5...630// Kiirusvahemik II. Käigukasti aste min⁻¹631...2000/ Peaajami võimsus (S1-režiim) 22kW max./ Pöördemoment spindlil (S1-režiim) 1327 Nm max./ Pöördemoment spindlil (S6-režiim, 60% ED) 2000 Nm
Masina eelised
Lisainformatsioon
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
