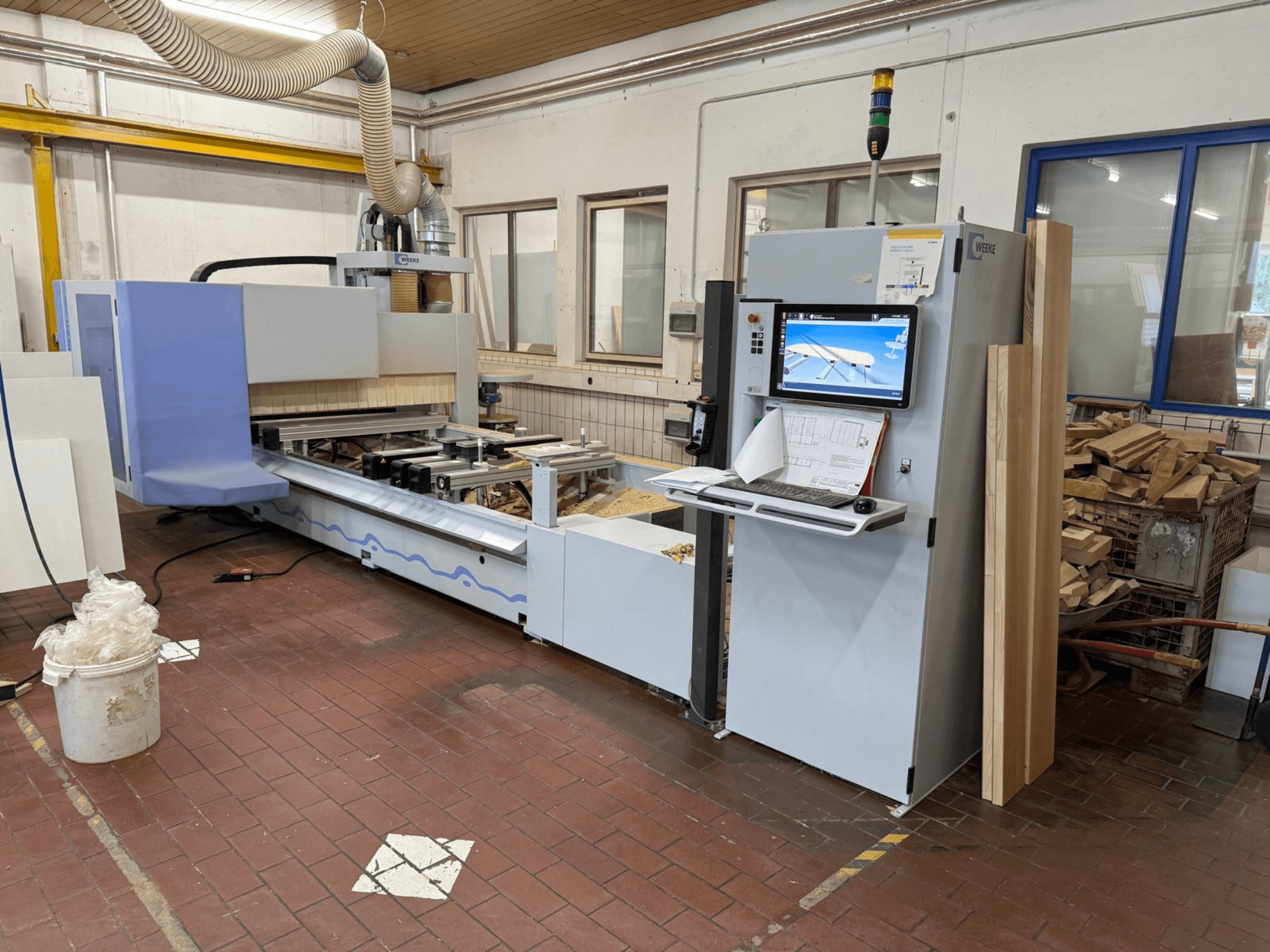

Weeke - PROFI BMG211/32/12/KDE-CNC-WEE-2015-00001

• X/Y-telje kiirus: 70 m/min

• Z-telje kiirus: 20 m/min

• Lauda pikkus X: 3250 mm

• Lauda kasutatav pikkus Y-suunas: 1150 mm

• Tööeseme vaba ruum: 1250 mm

• Valikuline laua kasutatav pikkus Y-suunas: 1400 mm

• Valikuline töödeldava detaili vaba ruum: 1600 mm

• Laua paksus Z: 125 mm

• Tööeseme vaba ruumi kõrgus: 225 mm

• Tööeseme toed: 6

• Vaakumväljad: 2

• Vaakumgeneraatori võimsus: 70/84 m³/h sagedusel 50/60 Hz

• Vaakumtassid: 12 × 114 × 160 × 100 mm

• Lisavaakumtassid: 2 × 125 × 75 × 100 mm

• Pneumaatilised külgtõkked: 2

• Pneumaatilised pikisuunalised piirded: 6

• Käsitsi kokkupandavad piirded: 4

• HPL-positsioneerimisabivahendid: 4

• Vaakumtasside positsioneerimine laseriga: Jah

• Laseri tüüp: ristjoone projitseerimine

• Põhikasutus: 1455 h

• Kõrvaline kasutus: 743 h

• Kasutusaja kogusumma: 8586 h

Spindel / puurimine / tööriistad

• Põhivõll: F1-HSK63-12 kW

• Spindli pöörlemiskiirus: 1250–24 000 p/min

• Spindli võimsus: kuni 10/12 kW

• Spindli liides: HSK63

• Spindli jahutus: õhujahutus

• Spindli määrimine: püsivalt määritud

• C-telg: 360° interpolatsioonitelg

• Vertikaalne puurimisseade: V12 kiirpuur 7500

• Vertikaalse puurimise kiirus: 1500–7500 p/min

• Vertikaalse puurimise võimsus: 2,3 kW

• Vertikaalse puurimise sügavus: maks. 38 mm

• Vertikaalne puurimissügavus spetsiaalse puuriga: maks. 55 mm

• Vertikaalse puuri maksimaalne läbimõõt: 35 mm

• Vertikaalne puuripidike: Ø10 mm

• Vertikaalse spindli samm: 32 mm

• Horisontaalne puurimisseade: H4X/2Y

• Horisontaalsed puurvõllid: 6

• Horisontaalsete spindlite paigutus: 4 X-suunas / 2 Y-suunas

• Horisontaalse puurimise kiirus: 1500–7500 p/min

• Horisontaalse puurimise sügavus: maks. 38 mm

• Horisontaalse puuri maksimaalne läbimõõt: 20 mm

• Soonestussaag: N1 X-Y 90°

• Soone saagimisseadme pöördeulatus: 90°

• Soone lõikamise sügavus: 30 mm

• Soonestussaagi läbimõõt: 125 mm

• Soone sae tera paksus: maks. 5 mm

• Soonelõikuri pöörlemiskiirus: 1500–7500 p/min

• Tööriistamagasin: W14

• Tööriistamagasini mahutavus: 14 tööriista

• Tööriista liides: HSK63

• Tööriista maksimaalne kaal: 6 kg

• Tööriista maksimaalne läbimõõt täis hoidikus: 130 mm

• Tööriista maksimaalne läbimõõt vabade külgnevate positsioonide korral: 260 mm

• Tööriista vahetamise aeg: umbes 12–18 s

FLEX5+ / Juhtimine / Varustus

• HP FLEX5+ agregaat: saagimine / freesimine / puurimine

• FLEX5+ freesimise pöördenurk: 0–100°

• FLEX5+ puurimise pöördenurk: 0–100°

• FLEX5+ saagimise pöördevahemik: 0–90°

• FLEX5+ freesitööriista maksimaalne läbimõõt: 20 mm

• FLEX5+ puurimistööriista maksimaalne läbimõõt: 10 mm

• FLEX5+ maksimaalne saagimise kiirus: 15 000 p/min

• FLEX5+ tööriista liides: WFC40-25

• Juhtimissüsteem: HOMAG Group powerTouch

• CNC-juhtimine: powerControl PC86

• Ekraan: 21,5" Full HD multitouch

• Protsessor: Intel Core 2 Duo

• Kõvaketas: vähemalt 160 GB SATA

• Ethernet: 10/100 Mbit RJ45

• Operatsioonisüsteem: Windows 7 Professional

• Tarkvara: woodWOP

• Automaatse tööriistavahetaja laadimisabi: Jah

• TeleserviceNet: Jah

• Toitepinge: 400 V

• Sagedus: 50/60 Hz

• Ümbritseva õhu temperatuur: +10 °C kuni +40 °C

• CE-ohutusvarustus: Jah

• Toitepinge: 400 V / 230 V

• Faas: 3-faasiline

• Sagedus: 50 Hz

• Maksimaalne täiskoormusvool: 38 A

• Kaitsme nimivool: 50 A

• Juhtpinge: 24 V

• CE-märgis

• Müüakse ilma tööriistadeta

Soovi korral pakume ka sobivaid väljatõmbesüsteeme (mis on praegu Saksamaal toetuskõlblikud) ja suruõhulahendusi
