DOOSAN Lynx 2100MA
DOOSAN - Lynx 2100MA
2017
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

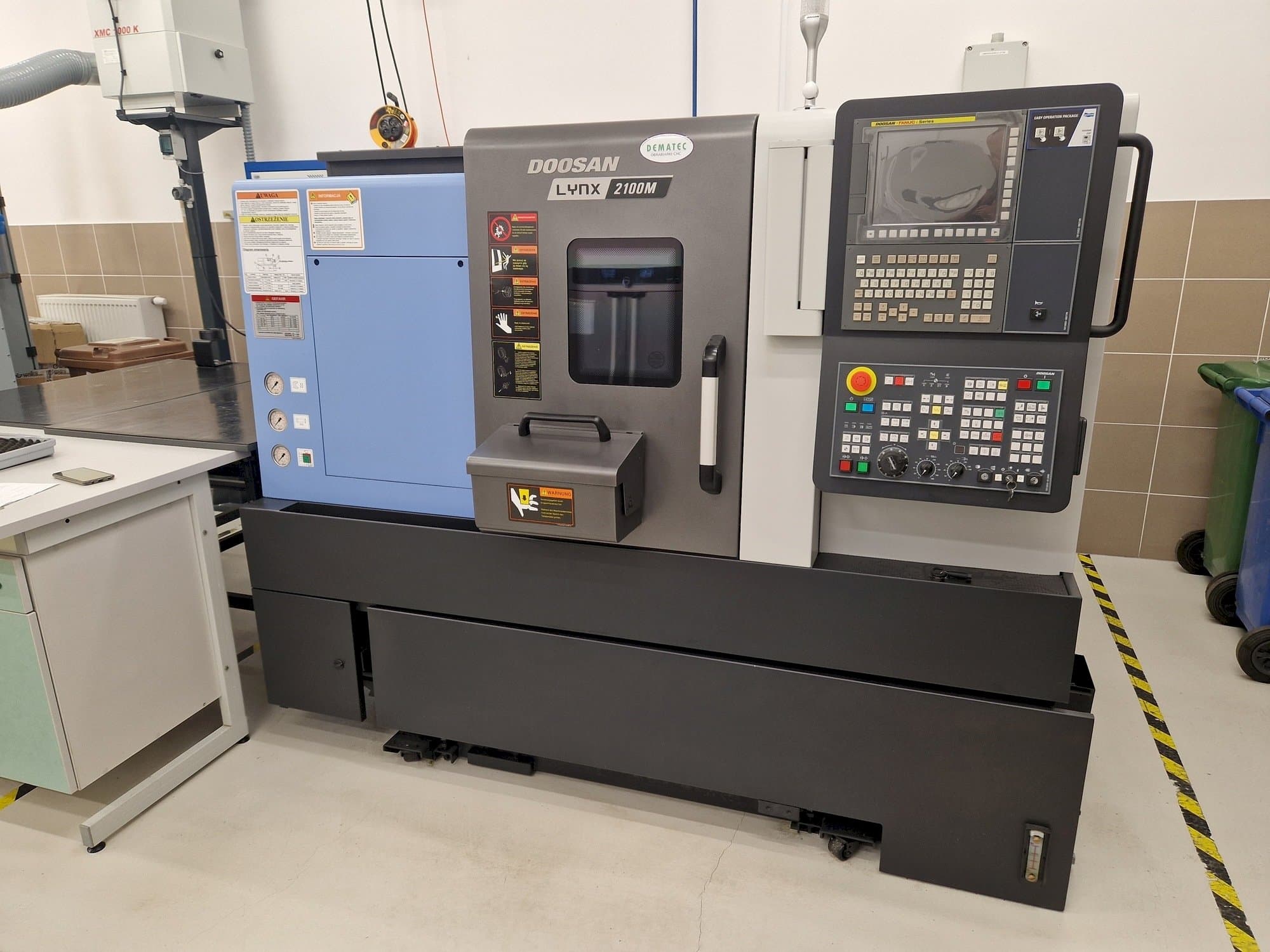

See Doosan Lynx 2100MA treipink on ehitatud aastal 2017 ja sellel on 1188 võimsustundi, millest 122 on tootmistunnid ja 66 spindlitunnid. See on varustatud Fanuci seeria juhtseadmega. Masina spindli pöörlemissagedus on 6000 p/min ja see sisaldab 12 tk tööriistahoidjaid.
Ülevaade
- kaubamärk: DOOSAN
- aasta: 2017
- MUDEL: Lynx 2100MA
- tootmistunnid: 1188
- rakenduse tüüp: Pööramine
- Asukoht: Poola
- seadme tüüp: Treipink
- saadavus: Müüdud
- juhtseadme tootemark: FANUC
- GINDUMACI ID: PL-TUR-DOO-2017-00003
Tehniline teave
Üldandmed
- Mõõtmislaius: 2320 mm
- Mõõtmissügavus: 1595 mm
- Mõõtmiskõrgus: 1693 mm
- Masina kaal: 2750 kg
Juhtseade
- Kaubamärk: FANUC
- Mudel: 0–iTF with 10.4’’ LCD
Põhiajam
- Spindli kiirusvahemik: 6000 rpm 1/MIN
Liikumine
- X-TELG Liikumine: 205 mm
- X-TELG Kiire traavers: 30 m/min
- Z-TELG Liikumine: 340 mm
- Z-TELG Kiire traavers: 36 m/min
- C-TELG Liikumine: 360' (0.001) MM
- C-TELG Kiire traavers: 200 rpm
Tööriistad
- Jaamade arv: 12 pcs (4 rotary, 8 fixed)
- Tööriistahoidiku tüüp: BMT 45 P
Keskmine
- Peamine elektrooniline ühendus: 380V / 50 Hz
- Voolutarve: 25.94 kVA
Täiendav varustus
- - 12 tk tööriistahoidjad
- - Torni konfiguratsioon: 4 tk pingestatud tööriistu, 8 tk fikseeritud tööriistu
- - EZ Guide: graafiline liides programmeerimiseks, osade püüdja
- - Punasus töötada varrasööturi ja laastukonveieriga
- - Pump: 7 baari
- - Programmeeritav sabavarras
- - Karp krõpsude jaoks
- - Tööriistade seiresüsteem
- - Mõned tarvikud ja tööriistad
- - Dokumendid: PL/EN
Lisainformatsioon
- Masina tehnilised eelised:
- - Kiik üle voodi: 600 mm
- - Kiik üle sadula: 400 mm
- - Soovitatav pöörde läbimõõt: 170 mm
- - Max pöörde läbimõõt: 300 mm
- - Max pöördepikkus: 290 mm
- - Padruni suurus tolli: 6''
- - Varda tööläbimõõt: 51 mm
- - Servomootor: x telg 1. 8 kw, z telg 1,8 kw
- - Max id tööriista suurus mm (tolli) 40 (1,6) 32 (1,3)
- - Torni indekseerimisaeg s 0. 11 {0. 15}* 0,11 max. Pöörleva tööriista kiirus
- Kvalitatiivsed eelised masinale:
- - Voodi läbipääsu läbimõõt 600 mm
- - Maksimaalne pöörde läbimõõt 300 mm
- - Pööramise maksimaalne pikkus 290 mm
- - Padruni lubatud kaal: 70 kg
- - Varda läbimõõt spindlis 51 mm
- - Spindli hoidik: 170 mm, spindli tüüp: a2#5 asa, spindli läbimõõt (ees/taga) (90/80) mm
- - Spindli ava: 61 mm, spindli koonuse kliirens: dia. 52 mm
- - Spindli kliirens: 52 mm, silindrite kliirens: 52 mm, spindli ajami mootori võimsus (pidev/30 min) 15/11 kw (s325%/15 min kont. )
- - Maksimaalne spindli pöördemoment: 127 nm
- - Tööriista suurus: 20 x 20 mm, siła zacisku 48 kn, positsiooni tööriista vahetus 1 asend: 0, 15 s
- - Masin on ideaalses korras, uuem, tootmises kasutatud, nagu uus. Täielik dokumentatsioon saadaval.
Masina eelised
Lisainformatsioon
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
