Kasutatud Horisontaalne treipink DOOSAN Puma 4100B - 2018 - Müüa | GINDUMAC.COM

Kuva algkeeles

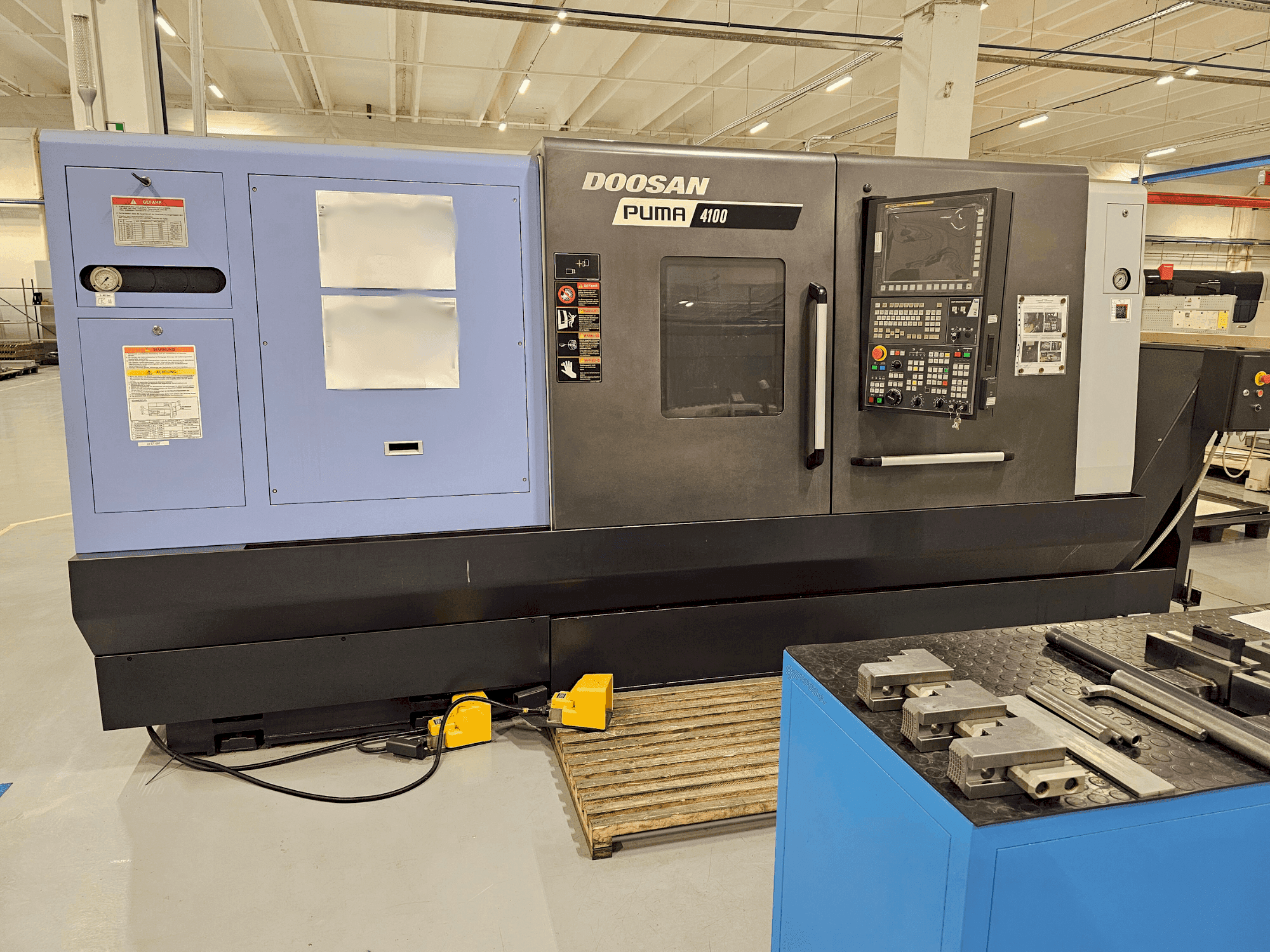

See DOOSAN Puma 4100B horisontaalne treipink on toodetud 2018. aastal Lõuna-Koreas. See on varustatud tooriku maksimaalse läbimõõduga 550 mm ja tooriku maksimaalse pikkusega 1042 mm. Seda juhib FANUC 0i seeria juhtseade ja see pakub spindli pöörlemissagedust 2000 p / min ja spindli võimsust 35 kW (30 min) / 22 kW (pidev). See masin mahutab 10 tööriista ja sellel on A2-11 ASA koonussuurus, mis tagab töötlemistoimingute mitmekülgsuse ja täpsuse. Kaasas laastukonveier, hüdraulika, määrimis- ja jahutussüsteem. Masina tööaeg on 796 tundi, see on endiselt voolu all ja seda saab igal ajal kontrollida.

Ülevaade

kaubamärk: DOOSAN
aasta: 2018
MUDEL: PUMA 4100B
tootmistunnid: 796
rakenduse tüüp: Treimine
Asukoht: Bulgaaria
seadme tüüp: Horisontaalsed treipingid
juhtseadme tootemark: FANUC

Tehniline teave - DOOSAN PUMA 4100B

Kontrollseade

Juhtimismärk: FANUC
Juhtimismudel: 0i Series

Mõõtmed

Masina sügavus: 2056 mm
Masina kõrgus: 2194 mm
Masina kaal: 9950 kg

Liikumine

X-telje liikumine: 352 mm
Z-telje liikumine: 1105 mm

Tehnilised andmed

Pöörleva jõud: 35 kW
Pöörlev kiirus: 2000 RPM

Lisainformatsioon

Täiendav varustus

Hüdraulikasüsteem // Paagi maht: 16 L, Õli viskoossusaste: ISO VG32
Määrimissüsteem // Paagi maht: 4,3 L, Väljalaske maht: 0,1 (50 Hz) L/min, Õli viskoossusaste: ISO VG68
Jahutusvedeliku süsteem // Paagi maht: 365 L, Jahutusõli tüüp: Vees lahustuv lõikevedelik, Jahutusvedeliku pumba mootori võimsus: 0,4 kW, Jahutusvedeliku pump max. rõhk: 0,15/0,1 (60/50Hz) MPa, Jahutusvedeliku pump max. voolukiirus: 40 L/min
Kogu korpuse kiip ja jahutusvedeliku kilp
Esiukse lukustus Jalglüliti
Hüdrauliline jõuseade
Hüdrauliline padrun ja ajamsilinder
Töövalgus
Laastukonveier

Masina eelised

Kvalitatiivsed eelised masinale

Tööriistahoidja ja igavhülsi komplekt
Lihtne operatsioonisüsteem
Doosan ei juhenda i
Programmeeritav sabavaru
Jahutusvedeliku pump 4 kw 1,0 mpa 30l/min
Automaatne tööriistade seadistaja
Signaalitorn
Õli skimmer
Doosan tööriista koormuse jälgimine
Karastatud ja lihvitud kõvade lõualuude suvalise kiirusega keermestamine

Masina tehnilised eelised

Kiik üle voodi: 790mm // kiik üle sadula: 590mm
Maksimaalne pöörde läbimõõt: 550 mm
Maksimaalne pöördepikkus: 1042 mm
Varda tööläbimõõt: 116. 5mm
Täpsus: positsioneerimine x, z: 0,01/0,02mm
Korratavus: ±0,002 / ±0,003
Ajami mehhanism - rihmülekanne + käigukasti standardne padrun suurus: 380(15”) mm // spindli nina: a2-11 asa // spindli laagri läbimõõt (ees): Ø180 mm // spindli ava läbimõõt: Ø132 mm // ava tõmbetoru: Ø117. 5 mm
Max spindli pöördemoment pööramisel: 2379 n. M
Sabaosa - ajamimehhanism: programmeeritav (veovarras + kelk) // sule läbimõõt: Ø120 mm // sule käik: 120 mm // sabavaru käik: 1000 mm // sabavaru keskosa: #5 surnud keskpunkt mt
Torn - tööriistahoidiku kinnituse tüüp: di-aluse hoidik // tööriistajaamade arv: 10 ea // torni indekseerimise tüüp: servoajamiga tüüp // torni indekseerimise aeg – täisjaam: 1. 9 // tööriista mõõtmata: 32x32 mm // max. Puurvarda suurus: Ø60 mm // kiirkäigukiirus x, z - telg: 16/20 m/min // kuulkruvi (läbimõõt x telg) – x telg: 40 x 8 mm // kuulkruvi (läbimõõt x juhe) – z-telg : 50 x 10 mm // servomootori võimsus x, , z – telg: 4,0 / 7,0 kw

Lisainformatsioon

Juhtvõimsus: 3Ph-AC220V/50Hz // Vajalik võimsusvõimsus: 42,25 kVA // Suruõhuvarustus, rõhk: 0,5 MPa // Kuvaseadme suurus 15” värviline // 380V – 220V Elektrijõutrafo

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.

** Standardne tarneulatus hõlmab üksnes baasmasinat. Lisavarustus ja välisseadmed kinnitatakse sõnaselgelt alles ostuprotsessi käigus siduvate kokkulepetega.
