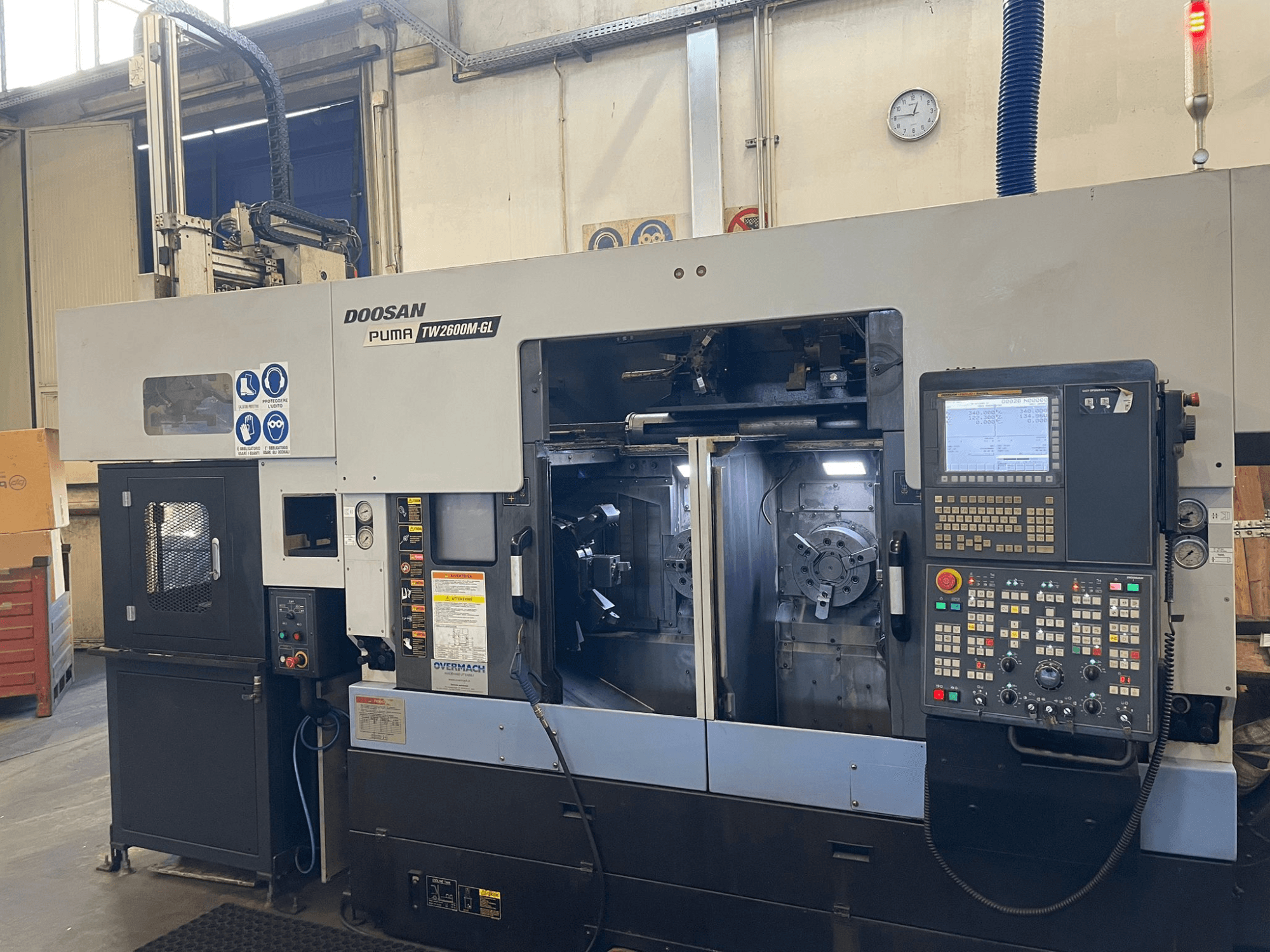

DOOSAN - TW2600 M-GLIT-TUR-DOO-2017-00006

• Kontroll: Doosan-Fanuc i-seeria (digitaalne FANUC, käsijuhend i, laiendatud mälu 512+512 KB, Ethernet, RS-232C, USB, jäik koputus, tööriista nihkemälu, etteandmiskiiruse ületamine).

• Konstruktsioon: Valurauast voodi, kahest eraldiseisev struktuur (vasakule/paremale), 0° kalle

Spindlid ja võimsus

• Spindli nina: ASA A2-6

• Tööpesa läbimõõt: 1,5 mm, 1,5 mm, 1,5 mm, 1,5 mm: Ø 255 mm (kahesuguse taldriku konfiguratsiooniga)

• Raua võimsus: Ø 66 mm

• Maksimaalne treimisläbimõõt: Ø 350 mm

• Maksimaalne treipikkus: 245 / 274 mm

• C1/C2 telje positsioneerimistäpsus: ±0,001° (hüdrauliline indekseerimine)

• Spindli keskpunktide vaheline kaugus: 450 mm

• Maksimaalne koormus spindli kohta: 260 kg

Teljed ja söötmed

• Liigutused: X1/X2 = 190 mm; Z1/Z2 = 410 mm; C1/C2 = 360°.

• Kiirliikumine (X1/Z1, X2/Z2): 24 / 24 m/min

• Lõikevedu (X1/Z1, X2/Z2): 12 / 12 m/min

• Pöördtelje söötmine (C1/C2): 33 p/min

Revolutsioonid

• Parempoolne revolver: BMT-55P mootoriga revolver, 12 töökohta (kõik ajamiga), maksimaalne tööriistade kiirus 5000 p/min, ajamiga tööriistamootor 5,5 / 3,7 kW

• Tööriistade liides: Tööriistavars 25 × 25 mm; puurvarda Ø 40 mm

• Indekseerimine: 0,2 s jaama kohta, servoindekseerimine hüdraulilise kinnitusseadmega

Lisavarustus

• Gantry-laadur tüüp A1:

  • Laadimisvõime: max 6 kg

  • Osade läbimõõt: Ø 25 kuni Ø 125 mm

  • Osade pikkus: 20-100 mm

  • Teljed (X/Y/Z): 710 / 215 / 220 mm

  • Tüüpiline laadimis- ja tühjendustsükli aeg: 9 s

  • Tööõhurõhk: 5-6 baari

• Osade hoidik (ringlusse lastiplaatide süsteem, A1-tüüp):

  • Kaubaaluste arv: 14

  • Maksimaalne tükkide arv kaubaaluse kohta: 15

  • Kogumahutavus: kuni 210 tükki

• Tööriistapakett mõlema revolvri jaoks:

  • Telgjoonelised tööriistahoidjad: 3 + 3

  • Radiaalsed tööriistahoidikud: 1 + 1

  • Ajatavad tööriistapidajad: 2 + 2

  • Reduktsioonihülsid: ER-25, Ø 25 mm

• Kõrgsurve jahutusvedeliku süsteem

• Laastukonveier ja pritsmekaitsesüsteem
