TAJMAC-ZPS - H40 TRENDHU-MIL-TAJ-2015-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
See 4s TAJMAC-ZPS H40 TREND horisontaalne töötlemiskeskus on valmistatud 2015. aastal. Sellel on spindli pöörlemiskiiruse vahemik 40 - 10 000 pööret minutis ja automaatne tööriistavahetaja, mille võimsus on 45 tööriista, mis tagab tõhusa töö. Kiirliikumise 50 m/min ja 360° pöörleva laua indekseerimisulatusega pakub see masin mitmekülgseid töötlemisvõimalusi. Kaaluge võimalust osta see TAJMAC-ZPS H40 TREND horisontaalne töötlemiskeskus. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: TAJMAC-ZPS
- aasta: 2015
- MUDEL: H40 TREND
- rakenduse tüüp: Freesimine
- Asukoht: Ungari
- seadme tüüp: Horisontaalne töötlemiskeskus
- Saadaval alates: 20/02/2026
- juhtseadme tootemark: HEIDENHAIN
Tehniline teave - TAJMAC-ZPS H40 TREND

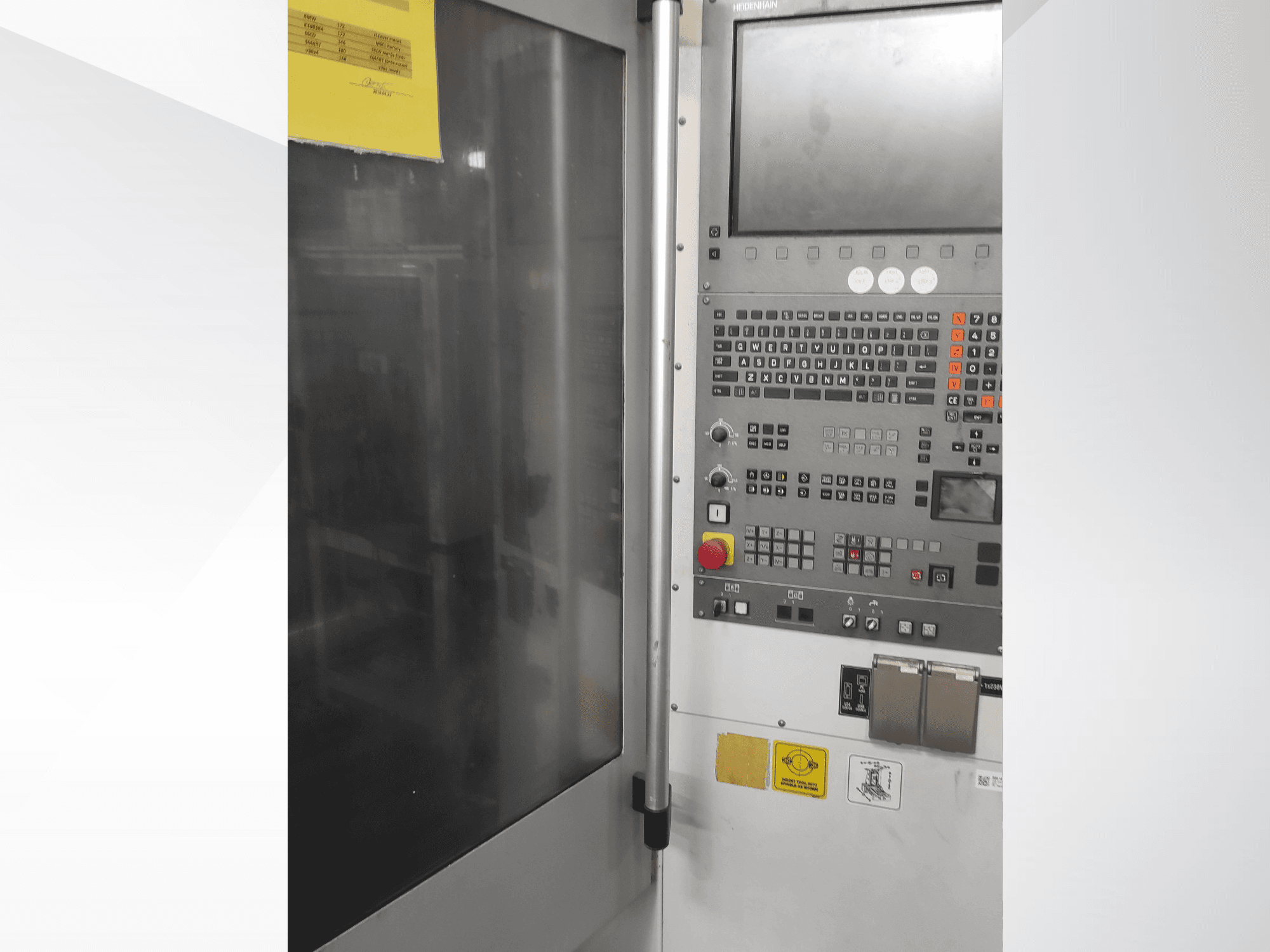

Kontrollseade
- Juhtimismärk: HEIDENHAIN
- Juhtimismudel: iTNC 530
Mõõtmed
- Masina kõrgus: 2242 mm
- Masina pikkus: 4177 mm
- Masina kaal: 8600 kg
- Laua laius: 2170 mm
Liikumine
- Telgede arv: 3
- X-telje liikumine: 560 mm
- Y-telje liikumine: 510 mm
- Z-telje liikumine: 560 mm
Tehnilised andmed
- Max. Tool Weight: 7 kg
- Pöörlev kiirus: 10000 RPM
- Koonuse suurus: SK 40
Lisainformatsioon
B-telg (tabeli indekseerimisvahemik): 360°
Kaugused:
130-690 mm.
Spindli telg kuni kaubaaluse kinnituspinnani: 80-590 mm
Põrand ja kaubaaluse pind: 950 mm
Söötmed:
X/Y/Z: 0-15 m/min (programmeeritav kuni 50 m/min).
Kiirliikumine X/Y/Z: 50 m/min
Kiirendus X/Y/Z: 5 m/s²
Pöörleva laua indekseerimisaeg:
0-90°: 3,2 sekundit
0-180°: 4,6 sek
0-270°: 5,5 sek
0-360°: 6,7 sekundit
Täpsus (VDI/DGQ 3441):
Otsene mõõtesüsteem: Positsioneerimine X/Y/Z 0,008 mm; korratavus X/Y/Z 0,005 mm.
Kaudne mõõtesüsteem: Positsioneerimine X/Y/Z 0,010 mm; korratavus X/Y/Z 0,006 mm.
Spindel:
Transmissioon: Rihm
Pidev pöördemoment (S1): 90 Nm
Pöördemoment ülekoormusel (S6-40%): 127 Nm
Automaatne tööriistavahetaja:
Maht: 45 tööriista
Tööriistade otsing: Mõlemas suunas
Tööriista-tööriista aeg: 3,5 sekundit
Maksimaalne tööriista läbimõõt: 85 mm (koos kõrvuti asetsevate tööriistadega), 125 mm (ilma kõrvuti asetsevate tööriistadeta)
Tööriista maksimaalne pikkus: 300 mm
Maksimaalne kogukaal vahetusseadmes: 200 kg
Lisavarustus
Automaatne kaubaaluste vahetusseade (APC):
Kaubaaluste arv: 2
Kaubaaluste vahetamise aeg: 10 sekundit
Kaubaaluste kaal: 90 kg
Jahutusvedeliku filtreerimisseade: TECNIMETAL (kaal ilma jahutusvedelikuta: 280 kg)
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
