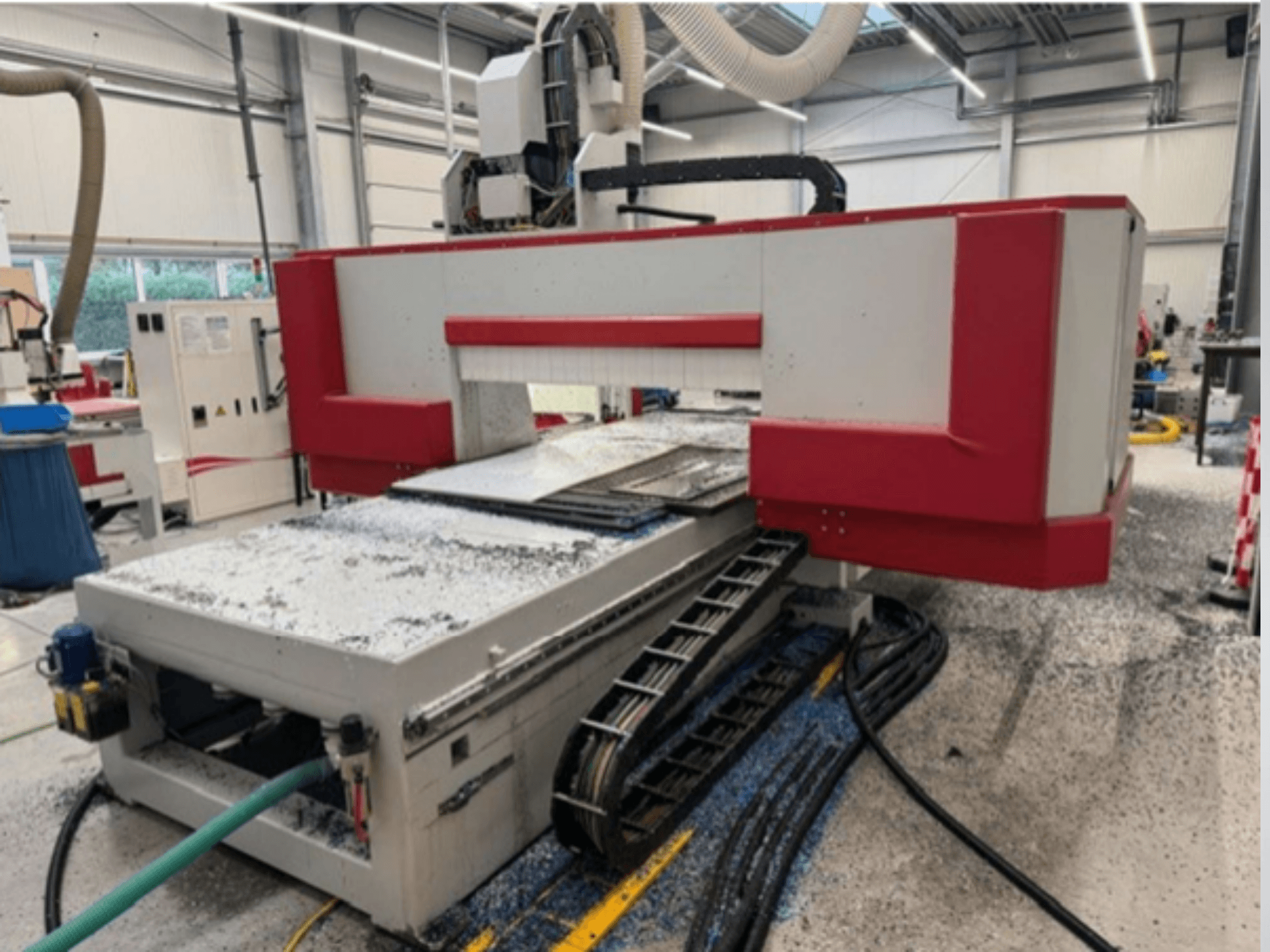

COSMEC - Conquest 515 5-AXIX-500DE-CNC-COS-2020-00001

Maksimaalne liikumiskiirus X-teljel: 60 m/min

Maksimaalne liikumiskiirus Y-teljel: 60 m/min

Maksimaalne liikumiskiirus Z-telg: 24 m/min

Vektori kiirus: 80 m/min

5-teljeline kahvlipea Z 700:

Maksimaalne pöörlemiskiirus: 750°/2 sek

C-telje pöörlemine: +/- 360°

Pöörlev telg: +/- 110°

Töödeldav ala: 4210 x 1605 mm (suurendatud tööpiirkond)

Maksimaalne töödeldava detaili kõrgus: 500 mm

Comec disainitud töölaud: Fenoolvaigust laud, ruudustiku suurus 50 x 50 mm, jagatud kaheks tööpiirkonnaks.

18 kW põhispindel, vedelikjahutus, HSK 63 F tööriistahoidja

Spindli pöörlemiskiirus: 500 - 24000 p/min

2

• x tööriista vahetajad:

• Integreeritud 12-kohaline tööriistavahetaja HSK 63 F tööriista liidesele

• Maksimaalne tööriistade läbimõõt 150 mm, kui kõrvalolev jaam on vaba

• Max. tööriista läbimõõt 120 mm, kui naaberjaam on hõivatud

• Maksimaalne tööriista kaal: 6 kg

• Tööriista ja hoidiku maksimaalne kaal: 40 kg

• Tööriista pikkuse mõõtmine: Jaam tööriista pikkuse automaatseks mõõtmiseks

Suruõhuvarustus: 7 baari

Väljatõmbevõime: 2200 m³/h

Väljatõmbamiskiirus: min. 28 m/s

Imemisühendus: Ø 160 mm

Tarkvara uusim versioon: 5-teljelise samaaegse töötlemise tarkvara hoolduslepingu kaudu

Vaakumsüsteem: Vaakumsüsteem pendeltöötluseks konstantse imemisvõimsusega mõlemas tööpiirkonnas.

Vaakumpump: 250/300 m³/h (50/60 Hz), võimsus: 5,5 kW

Tolmuga kaitstud juhtimiskapp: Sisaldab kliimaseadet, mobiilne juhtpaneel

Tehnilised andmed ja kirjeldused on ainult informatiivsed ja mitte siduvad.
