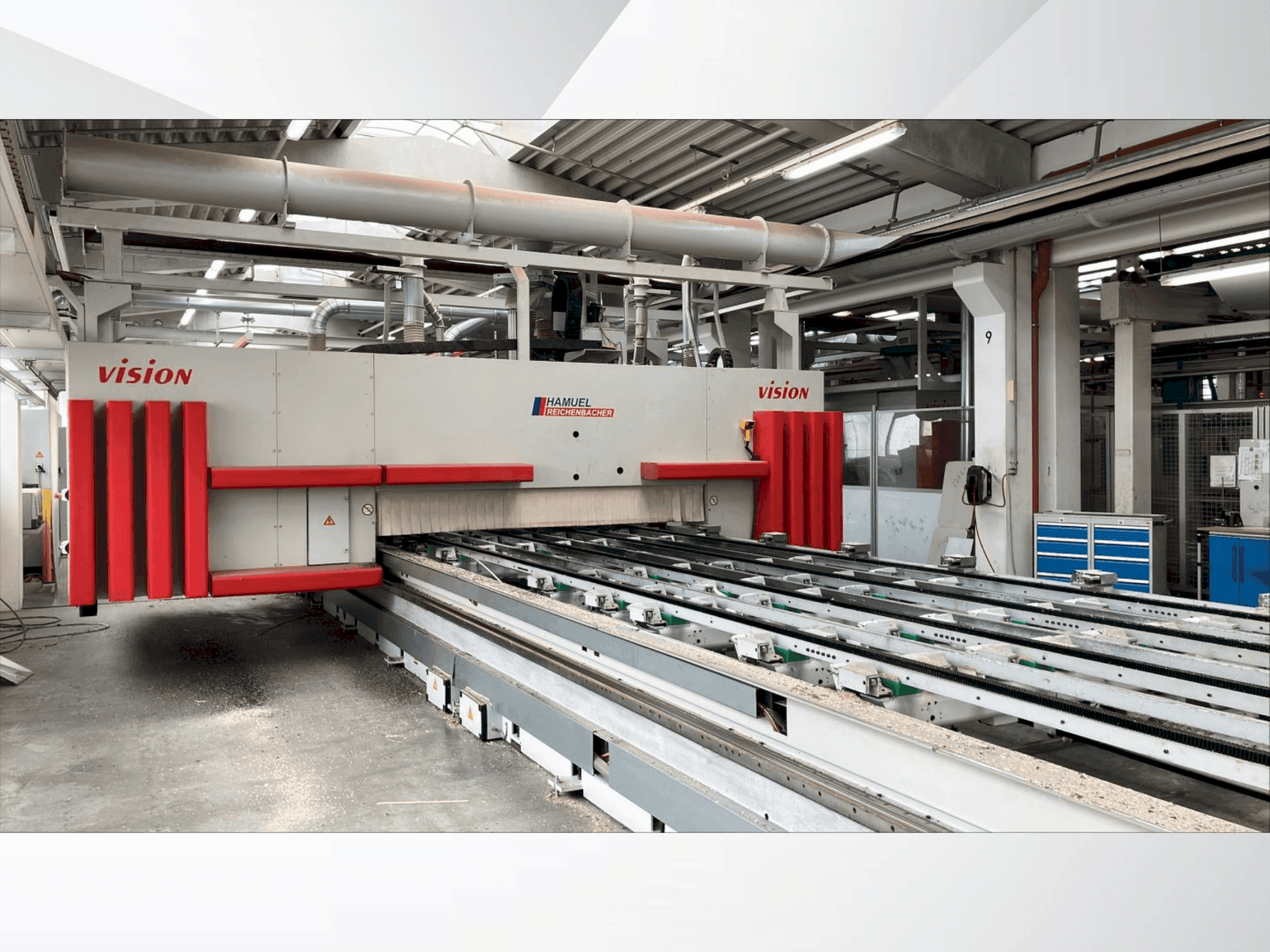

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Täiendav varustus

• Automaatselt reguleeritav vaakumtihvtidega tugilaud
• Masina fikseeritud voodisse sisseehitatud vaakum-imemisplaadid
• Võimaldab osade paindlikku ja turvalist positsioneerimist

Masina eelised

Kvalitatiivsed eelised masinale

• U2 kuni u10 teljed: kanduri liikumine
• Masina maksimaalne kiirus on x- ja y-teljel 60 m/min, z-teljel 20 m/min, b- ja c-teljel kuni 90°/s ning see pakub lõpmatult programmeeritavat ettenihkekiirust x/y-tasandil piki mis tahes teed.
• Vaakumtihvtid: 72 tk, Ø100 mm
• Käik: 100 mm
• Efektiivne käik: 25 mm (alusrihma kohal)
• Vaakumkanduri süsteem sisaldab 9 elektrimootoriga käitatavat kandurit, millest igaühe käiguulatus on ±1000 mm, minimaalne vahekaugus 300 mm (tavaliselt ~1000 mm) ja varustatud 8 vaakum-iminappiga (Ø 100 mm), mis on paigutatud 1–2–2–2–1 mustriga, tolmuimeja puhastamine ilma ajamiga ja külgmised ajamiga elektrimootorite abil.

Masina tehnilised eelised

• Juhtpaneel: 17" tft lameekraan
• Operatsioonisüsteem: windows 7
• Ekraanarvuti: pcu 50. 5
• Kasutajaliides: hmi operation
• X1/x2 teljed: u. 8540 mm – pukk pikisuunaline liikumine
• Y1 telg: u. 2500 mm – üksuse põikisuunaline liikumine
• Z1 telg: u. 480 mm – üksuse vertikaalne liikumine
• B1 telg: ±180° – pöördliikumine
• C1 telg: 360° – pöörlev liikumine
• X3 telg: põrandaaluse puuriseadme liikumine

Lisainformatsioon

Masin veel toite all
