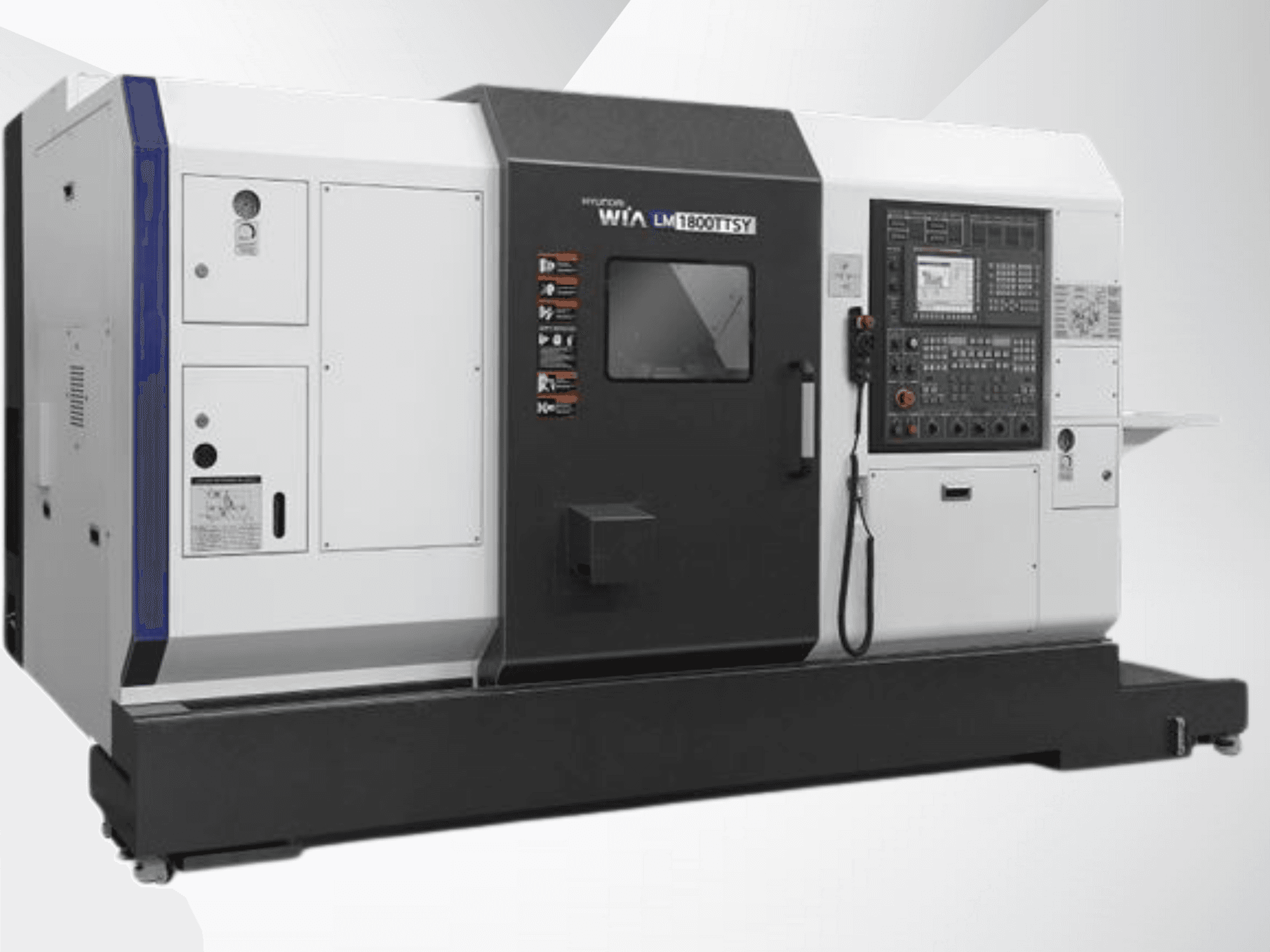

Hyundai - WIA LM 1800 TTSYDE-TUR-HYU-2025-00002

Pakend: Originaalpakend: originaalpakend

Maht:

• Paigaldatav veoauto: Swing over carriage: Ø290 mm

• Maksimaalne pööramise läbimõõt: Ø230 mm

• Maksimaalne pööramise pikkus: 673 mm

• Raua võimsus (1./2.): Ø65 mm

• Tooriku suurus (1./2.): Ø210 mm

Spindel:

• (1./2.): Ø76 mm

• Mootor (maksimaalne/täielik) (1./2.): 22/11 kW (30/15 HP)

• Pöördemoment (maksimaalne/täielik) (1./2.): 358/214 Nm (264/158 lbf ft)

• Spindli tüüp: Sisseehitatud mootor

• Spindli nina: A2-6

• C-telje indekseerimine (1./2.): 0,001°

Söötmine / teljed:

• (X1/X2): 165/195 mm

• Liigutused (Z1/Z2): 700/720 mm

• Liikumine (ZB): 668 mm

• Kiire (X1/X2): 20/20 m/min (787/787 ipm)

• Kiire (Z1/Z2): 40/40 m/min (1,575/1,575 ipm)

• Kiire (Y): 7,5 m/min (295 ipm)

• Kiire (ZB): 40 m/min (1,575 ipm)

• Slaidi tüüp (X/Y): Karbikujundaja

• Liuguri tüüp (Z): LM-juhtsüsteem: LM-juhtsüsteem

Tüürimissüsteem:

• Tööriistade arv: 2 × 12 (24)

• Tööriista suurus (OD): Ø20 mm

• Tööriista suurus (ID): Ø32 mm

• Indekseerimisaeg: 0,15 sek

• Y-telje tüüp: Kiil tüüpi

Tööriistad: Esialgne tööriist:

• Freesimise kiirus: 5,000 rpm

• Mootor (max:) (7,4/1,5 HP): 5,5/1,1 kW

• Pöördemoment (max/kont.): 47/14 Nm (34/10 lbf ft)

• Hoidiku suurus: ER25

• Tüüp: BMT55

Mahuti maht:

• Jahutusvedeliku paak: 300 L (79,3 gal)

• Määrdeainepaak: 4 L (1,06 gal)

Toiteallikas:

• Elektriline võimsus: 60 kVA

• Elektrijuhtme paksus: Üle 50 mm²

• Pinge: 220/60 (200/50)

NC / kontroller: FANUC 31i-B Plus / SIEMENS 840D
