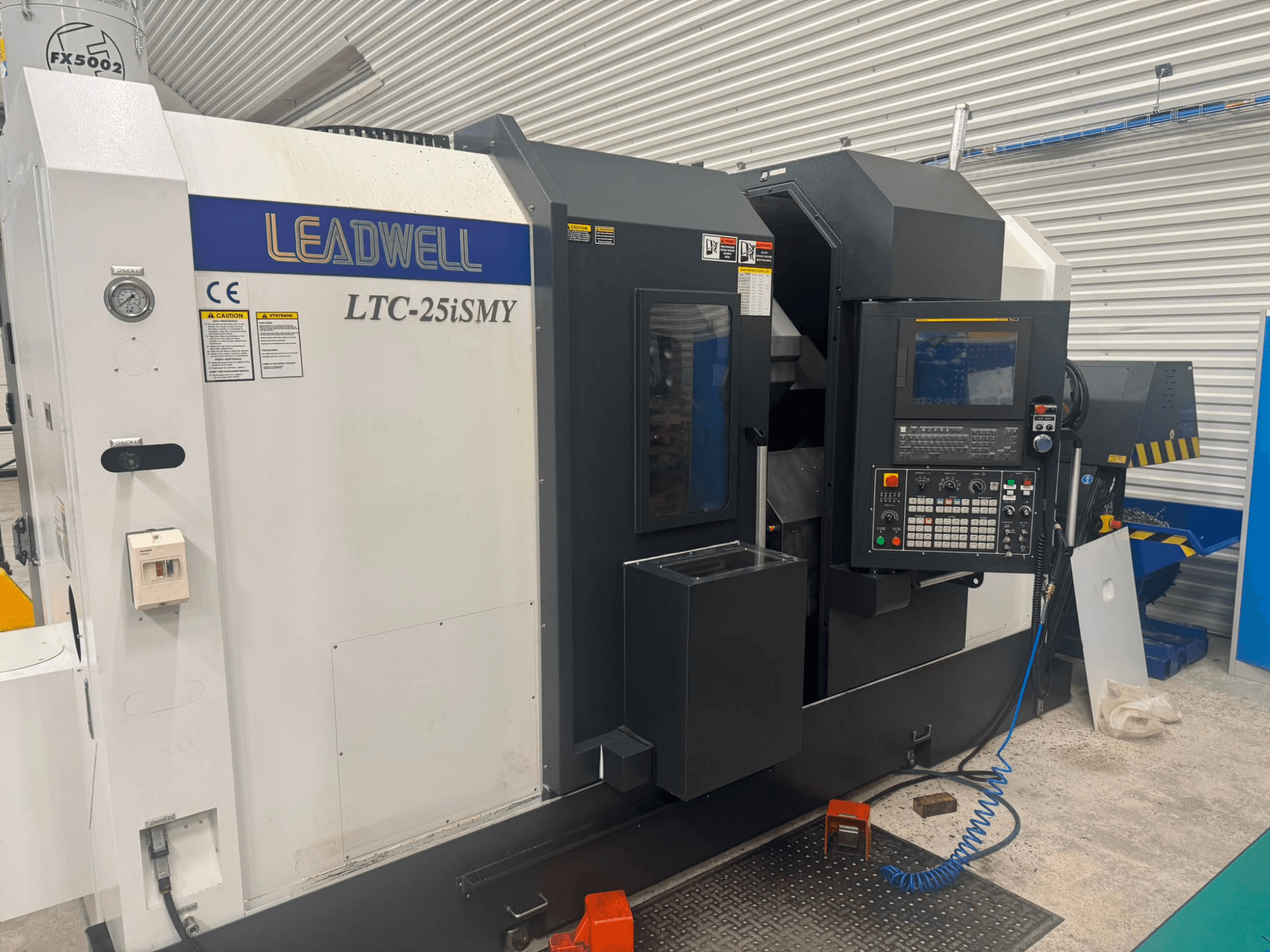

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Võimsused

  • Maksimaalne treimisdiameeter töölaua kohal: 590 mm

  • Maksimaalne pöörlemisläbimõõt risttoetuse kohal: 590 mm

  • Maksimaalne pöörlemisläbimõõt: 430 mm

  • Maksimaalne pöörlemispikkus: 770 mm

  • Varraste maksimaalne läbimõõt: 78 mm

  • Tööeseme maksimaalne kaal: 39 kg

• Teljed ja liikumisulatus

  • Z2 (vastuspindli) liikumisulatus: 780 mm

  • C1-telje (peavõlli) minimaalne positsioneerimissamm: 0,001

  • C2-telje (vastuspindli) minimaalne positsioneerimissamm: 0,001

• Põhispindel

  • Padruni suurus: 254 mm

  • Spindli koonus: A2-8

  • Spindli siseläbimõõt: 89 mm

  • Spindli ajamitüüp: Fanuc A P30/6000i

• Vastuspindel

  • Maksimaalne pöörlemiskiirus: 4000 rpm

  • Padruni suurus: 210 mm

  • Koonus: A2-6

  • Varraste maksimaalne läbimõõt: 66 mm

  • Võimsus: 15 kW

  • Spindli ajamitüüp: Fanuc A 12/7000i

• Revolver / tööriistad (EWS tööriistapea)

  • Kinnitussüsteemi läbimõõt: BMT65

  • Positsioonide arv: 12

  • Tööriista maksimaalne välismõõt: 25 x 25 mm

  • Tööriista maksimaalne sisemine kinnitusläbimõõt (keermestamine): 40 mm

  • Kõrvuti asuvate tööriistade vahetusaeg: 0,8 s

  • Tööriista vahetamise maksimaalne aeg: 1,3 s

  • Ajamiga tööriistade maksimaalne kiirus (aksiaalne): 4000 rpm

  • Ajamiga tööriistade maksimaalne kiirus (radiaalselt): 4000 p/min

  • Pöörleva tööriista ajamivõimsus: 4,5 kW

• Kiirtoit

  • X: 15 000 mm/min

  • Z: 20 000 mm/min

  • Y: 7 500 mm/min

  • Z2 (vastuspindel): 20 000 mm/min

• Juhtimine

  • Fanuc 0iTF PLUS koos 15-tollise LCD-ekraaniga, Manual Guide i, Ethernet

• Masina sisendvõimsus: 65 kVA

Lisavarustus

• Kinnituspats

• Hüdrauliline padrun 254/3 (10"), varraste maksimaalne läbimõõt 77 mm, 3500 p/min

• Renishaw HPMA tööriista andur (mootoriga varustatud käsi)

• Kõrgsurve jahutusvedelik 20 bar läbi tööriistapea

• Töödetaili puhastuspihusti peavõlli kohal

• Töödetaili puhastuspihusti vastuspinda kohal

• Kassett-laastutransportöör koos laastukonteineriga

• Vastuspindel koos padruniga 203/3

• Tööeseme eemaldamise kühvel koos mahutiga

• Valmistus/liides varraste etteandjale

• Häiretuli (masina seisundi märgutuli)

• Õli eraldaja jahutusvedeliku emulsioonile (määrdeõli kadu korral)

• 3 tk aksiaalset pöörlemismoodulit BMT65

• 3 tk radiaalset pöörlemismoodulit BMT65

• 4 tk kahepoolset hoidjat välispöörlemiseks BMT65

• 4 tk kahepoolset hoidikut sisepöörlemiseks BMT65

• 1 tk ühepoolne hoidik sisepöörlemiseks

• Filtermist-aurustussüsteem FX5002
