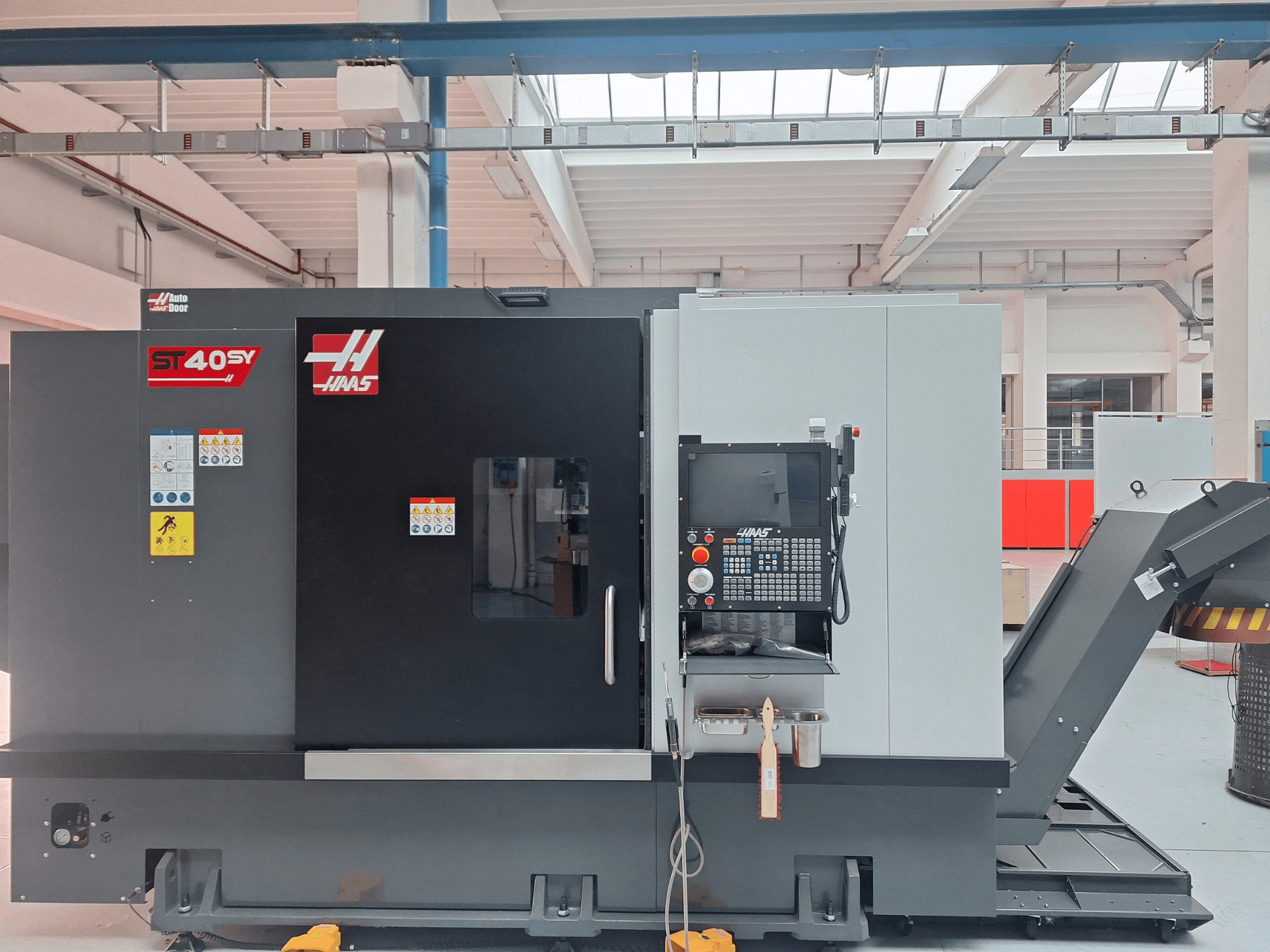

HAAS - ST-40SYIT-TUR-HAA-2025-00001

• Tööaeg: 0

• Näitusesaali masin

• Padruni suurus: 15,0 tolli / 381 mm

• Detali maksimaalne pöördeulatus: 35,5 tolli / 902 mm

• Maksimaalne lõikamisdiameeter (koos BMT75 revolverpeaga): 27,50 tolli / 699 mm

• Maksimaalne lõikepikkus: 28,0 tolli / 711 mm

• Varraste läbimõõt: 4,00 tolli / 102 mm

• X-telje kiirliikumine: 472 ipm / 12,0 m/min

• Y-telje kiirliikumine: 472 ipm / 12,0 m/min

• Z-telje kiirliikumine: 710 ipm / 18,0 m/min

• Maksimaalne tõukejõud X-teljel: 5500 lbf / 24465 N

• Maksimaalne tõukejõud Y-teljel: 2300 lbf / 10 231 N

• Maksimaalne tõukejõud Z-teljel: 9000 lbf / 40034 N

• Spindli ots: A2-8

• Ajamisüsteem: 2-käiguline käigukast

• Spindli maksimaalne pöördemoment: 1400,0 ft-lbf @ 150 rpm / 1898,0 Nm @ 150 rpm

• Spindli ava ø: 4,62 in / 117,3 mm

• XP-variandi ajam: 2-käiguline käigukast

• XP-variandi maksimaalne võimsus: 55,0 hp / 41,0 kW

• XP-variandi maksimaalne pöörlemiskiirus: 2400 rpm

• XP-lisavarustuse maksimaalne pöördemoment: 2100,0 ft-lbf @ 150 rpm / 2847,0 Nm @ 150 rpm

• Põhivõlli C-telje maksimaalne võimsus: 5,0 hp / 3,7 kW

• Peavõlli C-telje maksimaalne kiirus: 49 rpm

• Põhivõlli C-telje positsioneerimistäpsus: ± 0,01 °

• Põhispindli C-telje piduri läbimõõt: 21,5 tolli / 546 mm

• Peavõlli C-telje piduri hoidmismoment: 450 ft-lbf / 610 Nm

• Tagapinkide koonus: MT5

• Tagapinkide liikumisulatus: 26,0 tolli / 660 mm

• Tagapink maksimaalne tõukejõud (Acme): 3 000 lbf / 13 345 N

• Tagapinkide minimaalne tõukejõud (Acme): 200 lbf / 890 N

• Revolveri tööriistade arv: 12 positsiooni

• Revolveri indekseerimisaeg (üks tööriist): 2 s

• Revolveri tööriistad: BMT75

• Liikuvate tööriistade maksimaalne kiirus: 4000 rpm

• Liikuvate tööriistade süsteem: BMT75

• Jahutusvedeliku mahutavus: 95 gal / 360 L

• Õhuvajadus: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar

• Ridaõhuvoolik: 3/8 tolli

• Õhurõhu miinimum: 80 psi / 5,5 bar

• Sisendpinge (3-faasiline) – madal: 220 VAC

• Täiskoormuse voolutugevus (3-faasiline) – madal: 70 A (standard) / 105 A (XP-valik)

• Sisendpinge (3-faasiline) – kõrge: 440 VAC

• Täiskoormuse voolutugevus (3-faasiline) – kõrge: 35 A (standard) / 53 A (XP-valik)

• Siseriikliku kaubaaluse mõõtmed: 217,0 tolli x 95,0 tolli x 116,0 tolli / 551 cm x 241 cm x 295 cm

• Ekspordikasti mõõtmed: 217,0 tolli x 95,5 tolli x 120,5 tolli / 551 cm x 243 cm x 306 cm

• Ekspordikasti kaal: 22 141 naela / 10 043,0 kg

Lisavarustus

• Laastukonveier

• Kaugjuhtimispult / CNC-juhtimispult

• Automaatne uksefunktsioon

• Eppinger Preci-Flex liikuvad tööriistahoidikud

• Samchully 3-lõuaga padrun

• Tööriistade seadistaja / puuteproov

• Jahutusvedeliku / õhu puhumisvoolik
