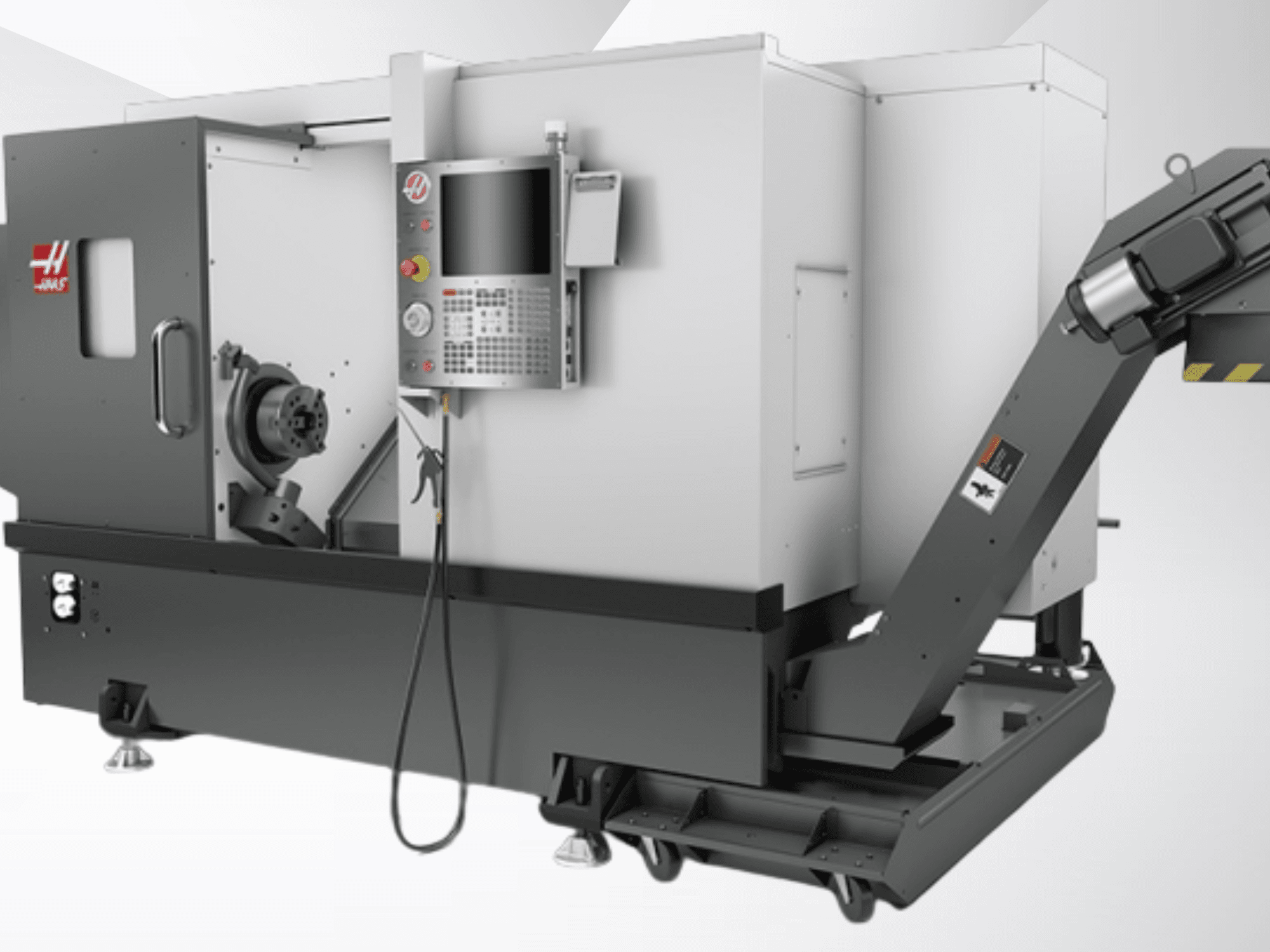

HAAS - ST-20ES-TUR-HAA-2022-00002

• Padrunisuurus: 8,3 tolli / 210 mm

• Detali maksimaalne pöördeulatus: 21,0 tolli / 533 mm

• Maksimaalne lõikamisdiameeter (BOT-revolver): 13,00 tolli / 330 mm

• Maksimaalne lõikamisdiameeter (BMT65 revolver): 11,75 tolli / 298 mm

• Maksimaalne lõikepikkus: 22,5 tolli / 572 mm

• Varraste läbimõõt: 2,50 tolli / 64 mm

• X-telje kiirliikumise kiirus: 945 ipm / 24,0 m/min

• Z-telje kiirliikumise kiirus: 945 ipm / 24,0 m/min

• X-telje maksimaalne tõukejõud: 4 100 lbf / 18 238 N

• Z-telje maksimaalne tõukejõud: 5 100 lbf / 22 686 N

• Spindli ots: A2-6

• Spindli ajam: otsene kiirus, rihmaajam

• Spindli maksimaalne pöördemoment: 150,0 ft-lbf @ 500 rpm / 203,0 Nm @ 500 rpm

• Spindli siseläbimõõt: 3,50 in / 88,9 mm

• Revolveri pesad: 12 pesa (VDI 40)

• Puurvarraste tagumine vaba ruum: 4,00 in / 102,0 mm

• Jahutusvedeliku paagi maht: 55 gal / 208 L

• Jahutusvedeliku pump: 1 HP / 0,75 kW reguleeritava vooluga (45 L/min @ 2 bar)

• Õhuvajadus: 4 scfm @ 100 psi / 113 L/min @ 6,9 bar

• Õhurõhu miinimum: 80 psi / 5,5 bar

• Õhuliini / ühendusdetaili suurus: 3/8 in

• Madalpinge: 220 VAC (3-faasiline), 40 A täiskoormusel

• Kõrgepinge: 440 VAC (3-faasiline), 20 A täiskoormusel (sisaldab sisemist isoleerimata trafo 380–480 V)

• Transpordimõõtmed: 143 tolli x 90 tolli x 92 tolli / 362 cm x 229 cm x 234 cm

• Juhtimissüsteem: Haas NextGen Control puutetundliku liidesega, 1 GB mälu, Ethernet, Wi-Fi, HaasConnect kaugseire ja Haas Drop

• Masina kaasasolevad funktsioonid/lisavarustus: automaatne tööriistade eelseadistaja; programmeeritav hüdrauliline tagapink (MT4); jäik keermestamine; M130 meediaekraan; Safe Run; voolukatkestuse tuvastamise moodul; visuaalne detailide programmeerimissüsteem

Lisavarustus

• Lintkonveier

• Laastude sõelafiltri komplekt (200 mikronit)
