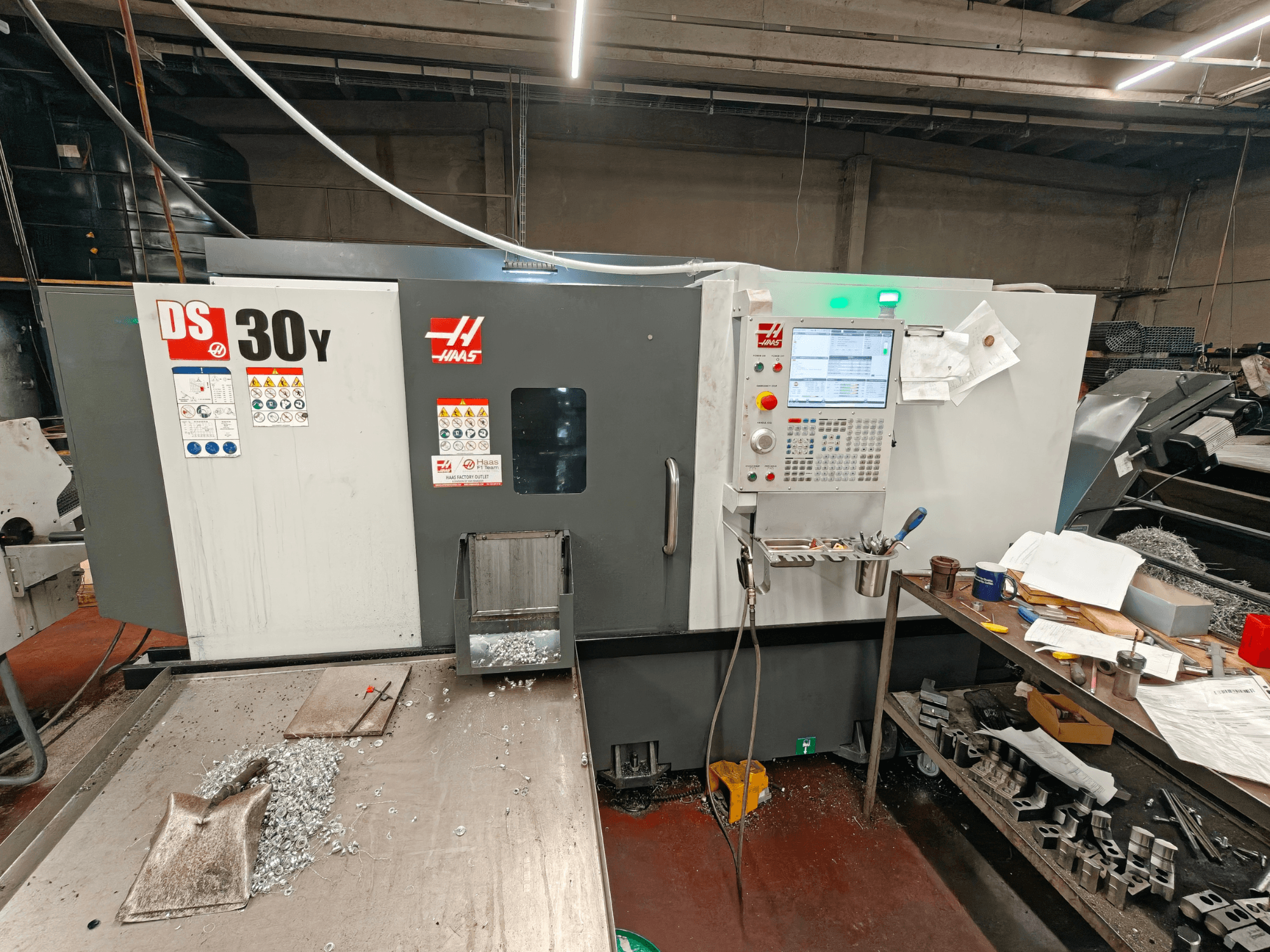

HAAS - DS30YBE-TUR-HAA-2023-00001

• Mahud (S.A.E. / meetrilised)

  • Padrunisuurus: 10,0 tolli (254 mm)

  • Detali maksimaalne pöörlemisraadius: 21,0 tolli (533 mm)

  • Maksimaalne lõikamisdiameeter (koos BMT65 revolverpeaga): 13,75 tolli (349 mm)

  • Maksimaalne lõikepikkus (sõltub töödetaili kinnitusest): 32,5 in (826 mm)

  • Varraste läbimõõt: 3,00 tolli (76 mm)

  • Keskpunktide vahe: 32,5 tolli (826 mm)

• Toitekiirused (S.A.E / meetrilised)

  • Kiirliikumine X-teljel: 472 ipm (12,0 m/min)

  • Kiirliikumine Y-teljel: 472 ipm (12,0 m/min)

  • Kiirliikumine Z-teljel: 945 ipm (24,0 m/min)

• Telgimootorid (S.A.E / meetriline)

  • Maksimaalne tõukejõud X-teljel: 4100 lbf (18 238 N)

  • Maksimaalne tõukejõud Y-teljel: 2300 lbf (10 231 N)

  • Maksimaalne tõukejõud Z-teljel: 5100 lbf (22 686 N)

• Põhivõll (S.A.E / meetriline)

  • Spindli ots: A2-6

  • Ajamisüsteem: otsene kiirus, rihmaajam

  • Maksimaalne pöördemoment: 275,0 ft-lbf @ 500 rpm (373,0 Nm @ 500 rpm)

  • Tõmbetoru siseläbimõõt: ø 3,0 in (76 mm)

  • Spindli siseläbimõõt: ø 3,50 in (88,9 mm)

• Peavõlli C-telg (S.A.E / meetriline)

  • Maksimaalne pöörlemiskiirus: 60 rpm

  • Maksimaalne võimsus: 5,0 hp (3,7 kW)

  • Positsioneerimistäpsus (±): 0,01°

  • Piduri läbimõõt: 13,9 tolli (353 mm)

  • Piduri hoidmismoment: 250 ft-lbf (339 Nm)

  • Juhtimise tüüp: interpolatsiooniline liikumine ja positsioneerimine

• Sekundaarne spindel (S.A.E / meetermõõdustik)

  • Padruni suurus: 8,3 tolli (210 mm)

  • Spindli ots: A2-5

  • Ajamisüsteem: otsene kiirus, rihmaajam

  • Maksimaalne võimsus: 15,0 hp (11,2 kW)

  • Maksimaalne pöörlemiskiirus: 4000 rpm

  • Maksimaalne pöördemoment: 100,0 ft-lbf @ 870 rpm (135,6 Nm @ 870 rpm)

  • Spindli ava ø (läbimata): 0,81 in (20,7 mm)

• Sekundaarne spindel C-telg (S.A.E / meetriline)

  • Maksimaalne võimsus: 5,0 hp (3,7 kW)

  • Maksimaalne pöörlemiskiirus: 60 rpm

  • Positsioneerimine (±): 0,01°

  • Piduri läbimõõt: 8,5 tolli (216 mm)

  • Piduri hoidmismoment: 140 ft-lbf (190 Nm)

  • Juhtimise tüüp: interpolatsiooniline liikumine ja positsioneerimine

• Sekundaarspindli positsioneerimine (M119) (S.A.E / meetriline)

  • Positsioneerimine (±): 0,02°

  • Piduri läbimõõt: 8,5 tolli (216 mm)

  • Juhtimise tüüp: ainult positsioneerimine

• Revolver (S.A.E / meetriline)

  • Tööriistade arv: 12 positsiooni

  • Välis- ja siseläbimõõduga tööriistad: mis tahes kombinatsioon (sõltub revolverpeast)

  • Puurvarraste tagumine vaba ruum (revolveripea tagaküljest): 4,00 tolli (102,0 mm)

• Pöörlevad tööriistad (S.A.E / meetriline)

  • Maksimaalne pöörlemiskiirus: 4000 rpm

  • Ülekande suhe: 1:1

  • Tööriistad: BMT65

• Üldandmed (S.A.E / meetrilised)

  • Jahutusvedeliku maht: 55 gal (208 L)

• Õhuvajadus (S.A.E / meetermõõdustik)

  • Vajalik õhuvool: 4 scfm @ 100 psi (113 L/min @ 6,9 bar)

  • Ridaõhuvoolik: 3/8 in

  • Ühendus (õhk): 3/8 in

  • Õhurõhu miinimum: 80 psi (5,5 bar)

• Elektrilised andmed (S.A.E / meetermõõdustik)

  • Ajamisüsteem: otsene kiirus, rihmaajam

  • Spindli võimsus: 30,0 hp (22,4 kW)

  • Sisendpinge (3-faasiline) – madal: 220 VAC; voolutugevus täiskoormusel (madal): 70 A

  • Sisendpinge (vahelduvvool, 3-faasiline) – kõrge*: 440 VAC; täiskoormuse voolutugevus (kõrge*): 35 A

• Mõõtmed – transport (S.A.E / meetrilised)

  • Siseriiklik kaubaalune: 171 in x 90 in x 98 in (434 cm x 229 cm x 249 cm)

  • Ekspordipallett: 171 in x 90 in x 98 in (434 cm x 229 cm x 249 cm)

Lisavarustus

• Varraste etteandur
