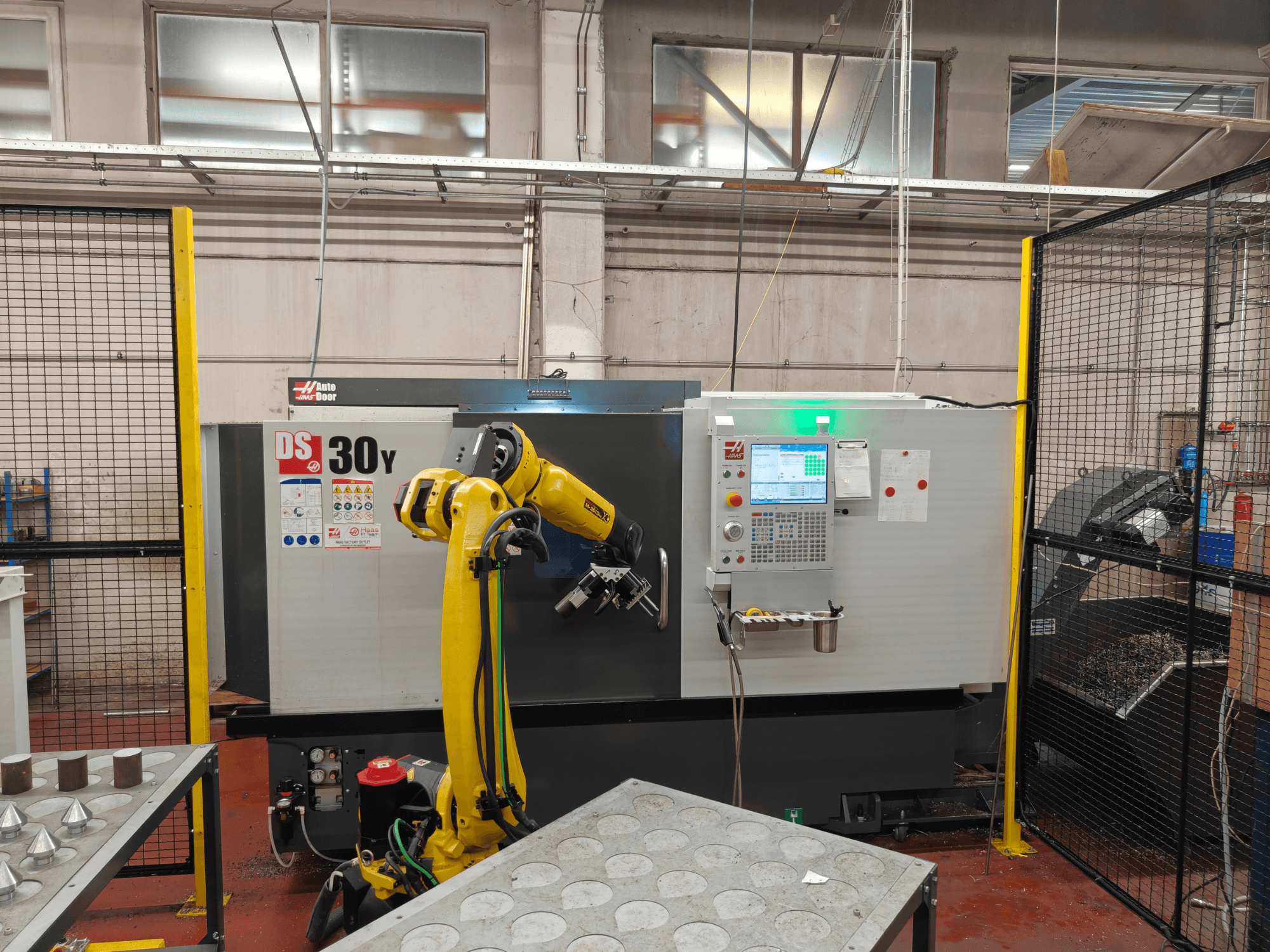

HAAS - DS30Y BE-TUR-HAA-2023-00002

Võimsused:

• Padruni suurus (peamine): 10,0 tolli / 254 mm

• Detali maksimaalne pöörlemisraadius: 21,0 tolli / 533 mm

• Maksimaalne lõikamisdiameeter (koos BMT65 revolverpeaga): 13,75 in / 349 mm

• Maksimaalne lõikepikkus (sõltub töödetaili kinnitusest): 32,5 in / 826 mm

• Varraste läbimõõt: 3,00 tolli / 76 mm

• Keskpunktide vahe: 32,5 in / 826 mm

Toitekiirused (kiirtoitmine):

• X: 472 ipm / 12,0 m/min

• Y: 472 ipm / 12,0 m/min

• Z: 945 ipm / 24,0 m/min

Teljemootorid (maksimaalne tõukejõud):

• X: 4100 lbf / 18238 N

• Y: 2300 lbf / 10231 N

• Z: 5100 lbf / 22686 N

Põhivõll:

• Spindli ots: A2-6

• Ajamisüsteem: otsene kiirus, rihmaajam

• Maksimaalne pöördemoment: 275 ft-lbf @ 500 rpm / 373 Nm @ 500 rpm

• Tõmbetoru siseläbimõõt: 3,0 in / 76 mm

• Spindli siseläbimõõt: 3,50 in / 88,9 mm

Põhivõlli C-telg:

• Maksimaalne pöörlemiskiirus: 60 rpm

• Maksimaalne võimsus: 5,0 hp / 3,7 kW

• Positsioneerimistäpsus (±): 0,01°

• Piduri läbimõõt: 13,9 tolli / 353 mm

• Piduri hoidmismoment: 250 ft-lbf / 339 Nm

• Juhtimise tüüp: interpolatsiooniline liikumine ja positsioneerimine

Sekundaarne spindel:

• Padruni suurus: 8,3 tolli / 210 mm

• Spindli ots: A2-5

• Ajamisüsteem: otsene kiirus, rihmaajam

• Maksimaalne võimsus: 15,0 hp / 11,2 kW

• Maksimaalne pöörlemiskiirus: 4000 rpm

• Maksimaalne pöördemoment: 100 ft-lbf @ 870 rpm / 135,6 Nm @ 870 rpm

• Spindli ava ø (läbimata): 0,81 in / 20,7 mm

Sekundaarspindli C-telg:

• Maksimaalne võimsus: 5,0 hp / 3,7 kW

• Maksimaalne pöörlemiskiirus: 60 rpm

• Positsioneerimistäpsus (±): 0,01°

• Piduri läbimõõt: 8,5 tolli / 216 mm

• Piduri hoidmismoment: 140 ft-lbf / 190 Nm

• Juhtimise tüüp: interpolatsiooniline liikumine ja positsioneerimine

Sekundaarspindli positsioneerimine (M119):

• Positsioneerimine (±): 0,02°

• Piduri läbimõõt: 8,5 tolli / 216 mm

• Juhtimise tüüp: ainult positsioneerimine

Revolver:

• Tööriistade arv: 12 positsiooni

• Välis- ja siselõikeriistad: mis tahes kombinatsioon (sõltub revolverpeast)

• Puurvarraste tagumine vaba ruum (revolveripea tagaküljest): 4,00 tolli / 102,0 mm

Pöörlev tööriist:

• Maksimaalne pöörlemiskiirus: 4000 rpm

• Ülekande suhe: 1:1

• Tööriistad: BMT65

Üldine:

• Jahutusvedeliku mahutavus: 55 gal / 208 L

Õhuvajadus:

• Vajalik õhuvool: 4 scfm @ 100 psi / 113 L/min @ 6,9 bar

• Ridaõhuvoolik: 3/8 in

• Ühendus (õhk): 3/8 in

• Minimaalne õhurõhk: 80 psi / 5,5 bar

Elektrilised andmed:

• Spindli pöörlemiskiirus: 4500 rpm

• Ajamisüsteem: otsene kiirus, rihmaajam

• Spindli võimsus: 30,0 hp / 22,4 kW

• Sisendpinge (3-faasiline) – madal: 220 VAC; täiskoormuse voolutugevus: 70 A

• Sisendpinge (3-faasiline) – kõrge: 440 VAC; voolutugevus täiskoormusel: 35 A

Mõõtmed – transport:

• Siseriiklik kaubaalune: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm

• Ekspordipallett: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm
