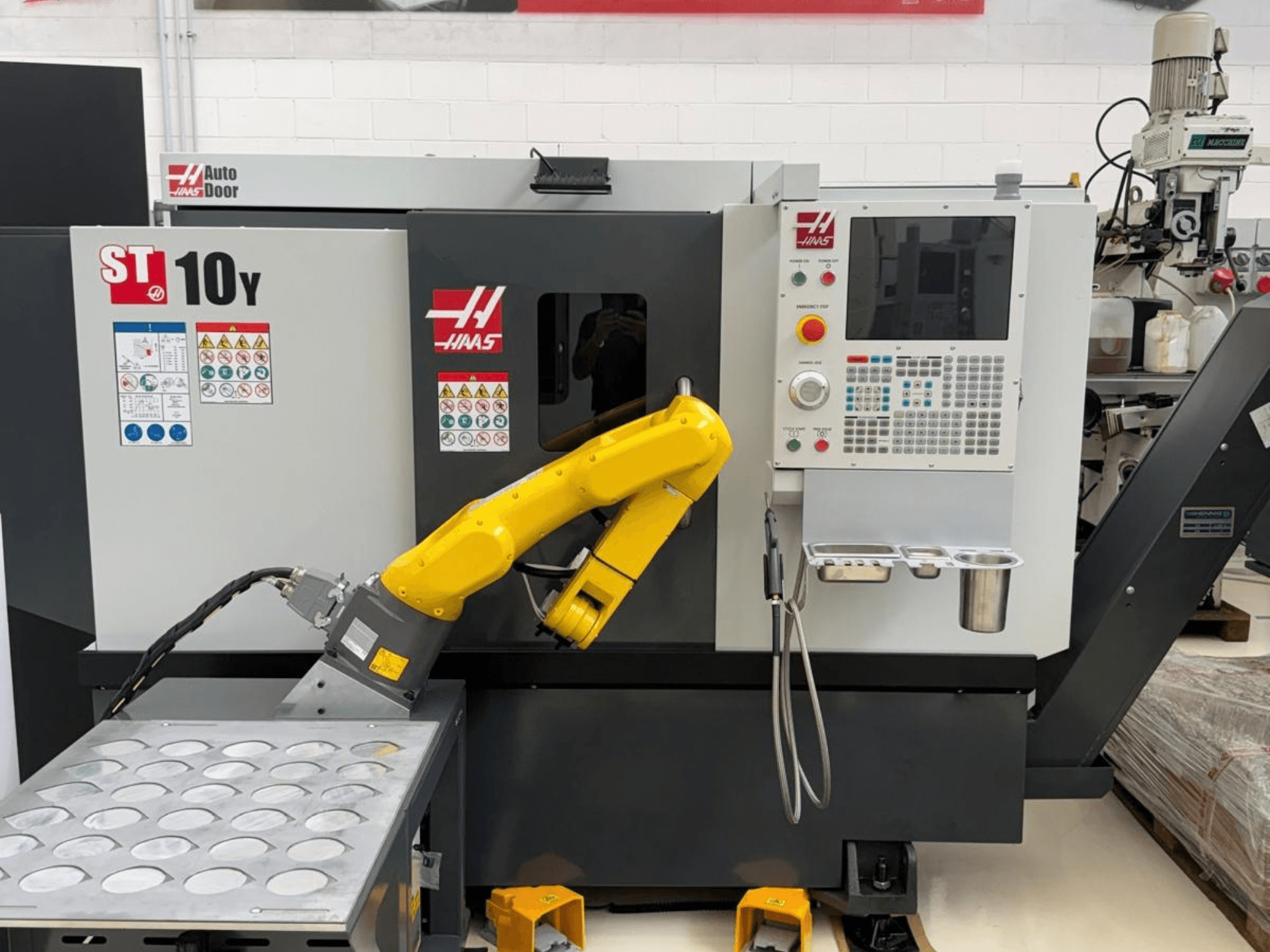

HAAS - ST-10YIT-TUR-HAA-2023-00002

• Tööaeg: 0

• Näitusruumi masin

• Padrunisuurus: 6,5 tolli / 165 mm

• Detali maksimaalne pöördeulatus: 16,5 tolli / 419 mm

• Maksimaalne lõikamisdiameeter: 11,00 tolli / 279 mm (koos BMT45 revolverpeaga)

• Maksimaalne lõikepikkus: 16,0 tolli / 406 mm

• Varraste läbimõõt: 1,75 tolli / 44 mm

• Kiirliikumine X-teljel: 472 ipm / 12,0 m/min

• Kiirliikumine Y-teljel: 472 ipm / 12,0 m/min

• Kiirliikumine Z-teljel: 1200 ipm / 30,5 m/min

• Maksimaalne tõukejõud X-teljel: 2400 lbf / 10676 N

• Maksimaalne tõukejõud Y-teljel: 2300 lbf / 10 231 N

• Maksimaalne tõukejõud Z-teljel: 3700 lbf / 16 458 N

• Spindli ots: A2-5

• Spindli maksimaalne pöördemoment: 75,0 ft-lbf @ 1300 rpm / 102,0 Nm @ 1300 rpm

• Tõmbetoru siseläbimõõt: 1,81 tolli / 46 mm

• Spindli siseläbimõõt ø: 2,31 in / 58,7 mm

• Peavõlli C-telje maksimaalne kiirus: 60 rpm

• Peavõlli C-telje positsioneerimine: ± 0,02°

• Abispindli padruni suurus: 5,3 in / 135 mm

• Abispindli maksimaalne pöörlemiskiirus: 6000 p/min

• Tagapinkide koonus: MT3

• Tagapinkide hüdraulilise varraste liikumisulatus: 3,8 tolli / 95 mm

• Revolveripea jaamad: 12 jaama (BMT45)

• Liikuvate tööriistade maksimaalne pöörlemiskiirus: 4000 p/min

• Jahutusvedeliku mahutavus: 30 gal / 114 L

• Vajalik õhuvool: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar

• Transpordikaal: 7900 naela / 3584,0 kg

Lisavarustus

• Robotipaketi maksimaalne kandevõime randmes: 15,4 naela / 7 kg

• Robotipaketi ulatus: 35,9 tolli / 911 mm

• Robotipaketi korratavus: 0,0004 tolli / 0,010 mm

• Roboti ühe haara maksimaalne detaili kaal: 7,9 naela / 3,6 kg

• Roboti kahe haarduri maksimaalne detaili kaal: 5,0 lb / 2,3 kg haarduri kohta
