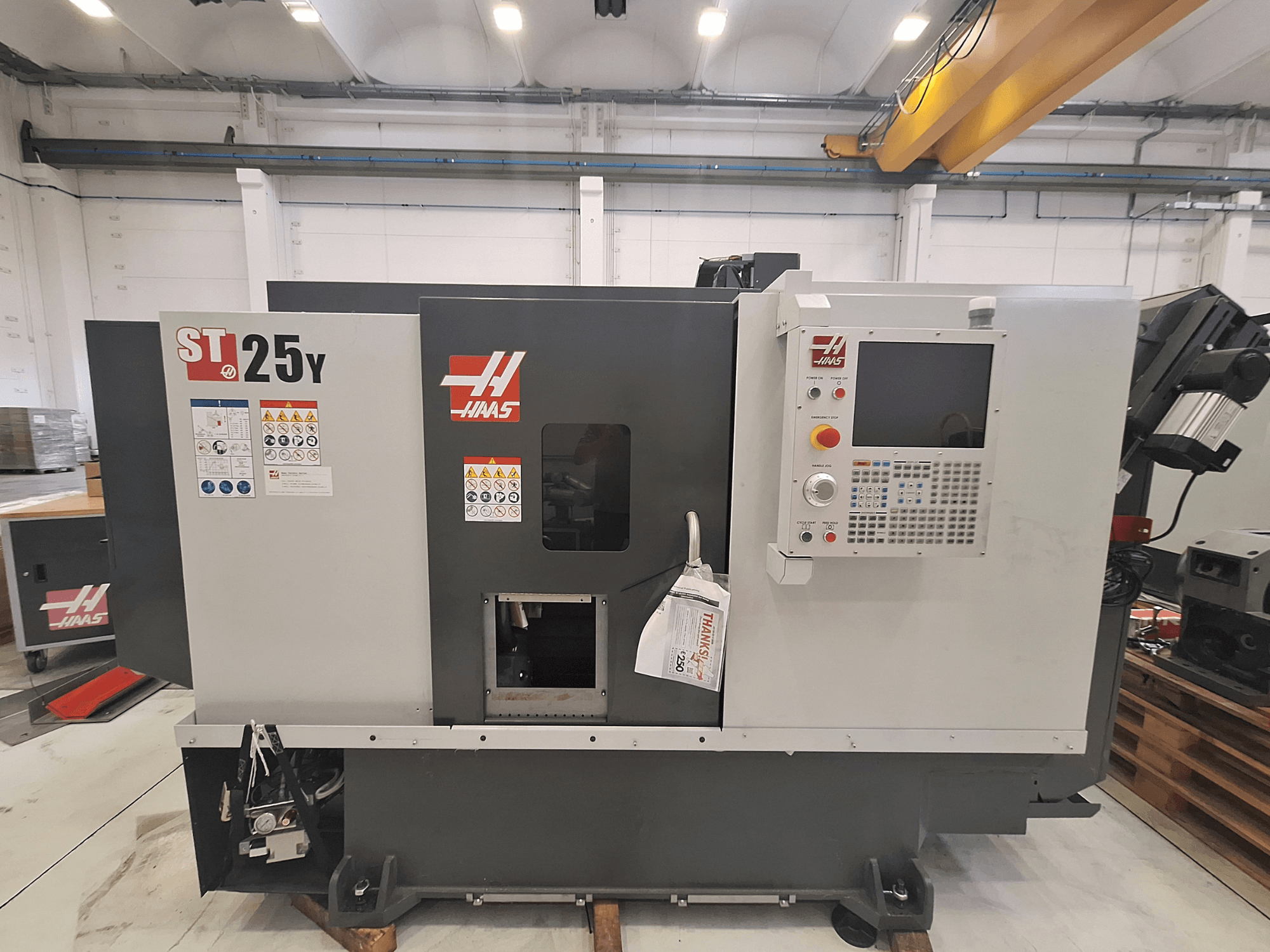

HAAS - ST-25YIT-TUR-HAA-2022-00002

Tööaeg: 0 (näidismasin)

Padruni suurus: 10,0 tolli / 254 mm

Töödetaili maksimaalne pöördeulatus: 21,0 tolli / 533 mm

Maksimaalne lõikamisdiameeter (koos BMT65 revolveriga): 11,75 tolli / 298 mm

Maksimaalne lõikepikkus: 22,5 in / 572 mm

Varraste läbimõõt: 3,00 tolli / 76 mm

Kiirliikumine (X / Y / Z): 472 ipm (12,0 m/min) / 472 ipm (12,0 m/min) / 945 ipm (24,0 m/min)

Maksimaalne tõukejõud (X / Y / Z): 4100 lbf (18 238 N) / 2300 lbf (10 231 N) / 5100 lbf (22 686 N)

Spindli ots: A2-6

Spindli maksimaalne pöördemoment: 300,0 ft-lbf @ 500 rpm / 407,0 Nm @ 500 rpm

Spindli ava läbimõõt: 3,50 tolli / 88,9 mm

Põhispindli C-telje maksimaalne võimsus: 5,0 hp / 3,7 kW

Põhispindli C-telje maksimaalne pöörlemiskiirus: 60 rpm

Põhispindli C-telje positsioneerimistäpsus: ± 0,01°

Põhispindli C-telje piduri läbimõõt: 13,9 in / 353 mm

Põhivõlli C-telje piduri hoidmismoment: 250 ft-lbf / 339 Nm

Abispindli padruni suurus: 5,3 in / 135 mm

Abispindli ots: A2-5

Abispindli maksimaalne pöörlemiskiirus: 6000 rpm

Abispindli maksimaalne sünkroniseeritud kiirus peaspindliga: 3400 p/min

Abispindli padruni ava: Ø 1,30 in x 1,37 in sügav / Ø 33,0 mm x 34,8 mm sügav

Abispindli tõmbevarraste ava (läbimata): Ø 1,00 tolli x 4,50 tolli sügav / Ø 25,4 mm x 114,3 mm sügav

Abispindli ava (ilma kinnitusklambri ja tõmbevarrastega): 1,50 tolli / 38,1 mm

Abispindli integreeritud pidurdusmoment: 17 ft-lbf / 23 N·m

Abispindli suunatäpsus: ± 0,02°

Abispindli kiirliikumine (B-telg): 400 ipm / 10 m/min

Välis- ja siselõikeriistad: mis tahes kombinatsioon

Puurvarraste tagumine vaba ruum: 4,00 tolli / 102,0 mm

Pöörleva tööriista maksimaalne kiirus: 4000 rpm

Liikuvate tööriistade liides: BMT65

Jahutusvedeliku mahutavus: 55 gal / 208 L

Õhuvajadus: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar

Õhuvooliku ja ühendusliitmiku läbimõõt: 3/8 tolli

Minimaalne õhurõhk: 80 psi / 5,5 bar

Ajamisüsteem: otsene kiirus, rihmaajam

Elektrilised nõuded: madal 220 VAC @ 70 A / kõrge 440 VAC @ 35 A (3-faasiline)

Transpordimõõtmed (siseriiklikud): 142,0 tolli x 90,0 tolli x 92,0 tolli / 361 cm x 229 cm x 234 cm
