MORI SEIKI - ZT1500YBAT-TUR-MOR-2005-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

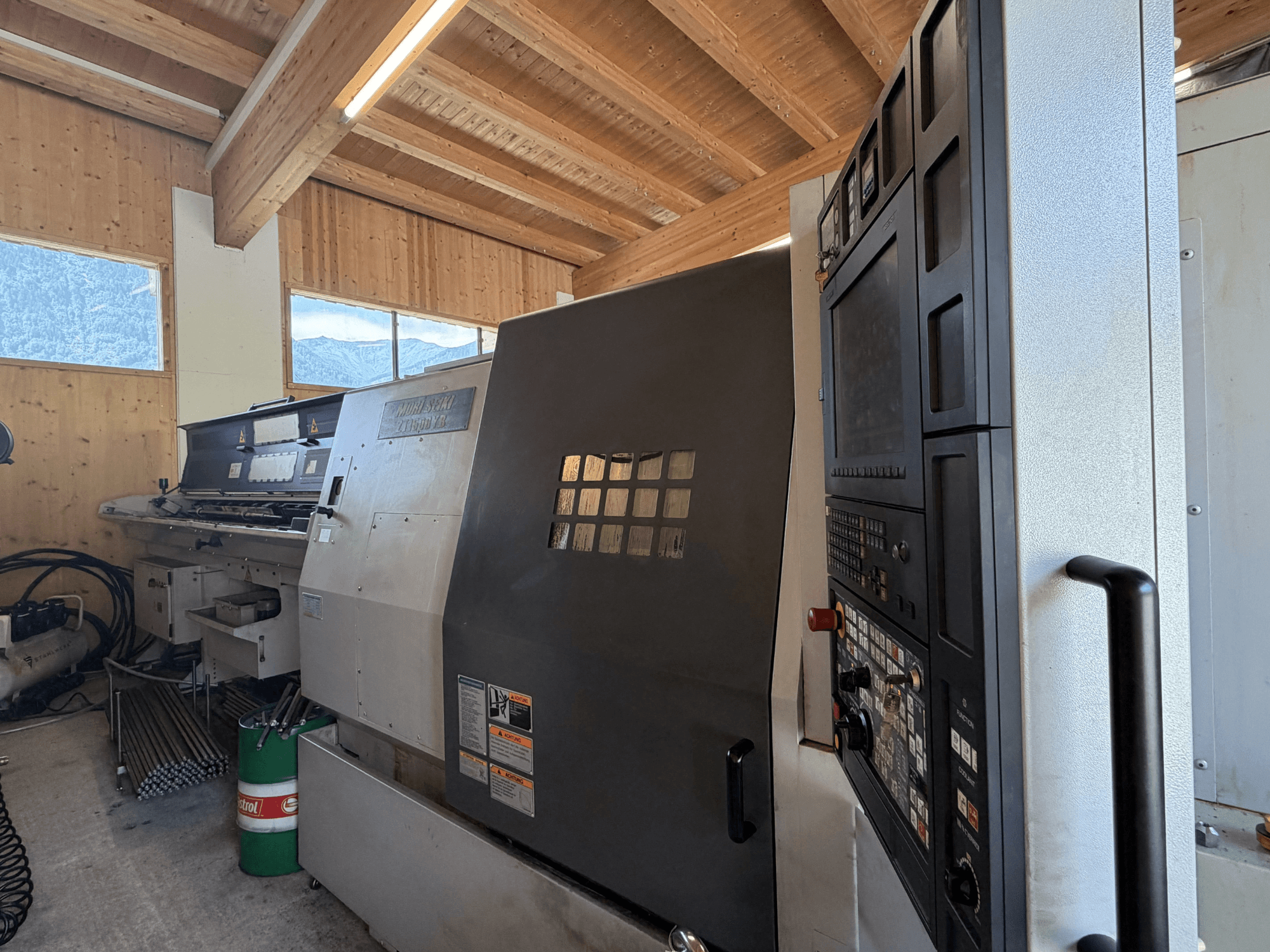

See 5-teljeline MORI SEIKI ZT1500YB on valmistatud 2005. aastal. Selle maksimaalne treimisdiameeter on 190 mm ja maksimaalne treimispikkus 235 mm. Masinal on tugev 12-positsiooniline revolver ja kiirliikumiskiirus kuni 24 000 mm/min. Kui soovite kvaliteetset treimisvõimsust, kaaluge meie müügis oleva MORI SEIKI ZT1500YB horisontaalse treipingi ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: MORI SEIKI
- aasta: 2005
- MUDEL: ZT1500YB
- tootmistunnid: 11026
- rakenduse tüüp: Treimine
- Asukoht: Austria
- seadme tüüp: Treipingi-keskus
- Saadaval alates: 17/08/2026
Tehniline teave - MORI SEIKI ZT1500YB
Mõõtmed
- Masina kõrgus: 2058 mm
- Masina pikkus: 3702 mm
- Masina kaal: 6600 kg
- Masina laius: 2066 mm
Liikumine
- Telgede arv: 5
- X-telje liikumine: 140 mm
- Y-telje liikumine: 50 mm
- Z-telje liikumine: 700 mm
Tehnilised andmed
- Vastupidav spindel: Jah
- Ajendatud tööriistad: Jah
- Pöörleva jõud: 18.5 kW
- Pöörlev kiirus: 5000 RPM
- Tööriistakohtade arv: 12
Lisainformatsioon
- 1. pea töötundid: 36 316 h
- 1. pea töötlemisaeg: 18 301 h
- Pea 2 töötundid: 36 324 h
- 2. pea töötlemisaeg: 11 026 h
- Revolveripea tüüp: 12 positsiooni [16 positsiooni valikuliselt]
- Tööriistade arv revolveripeas: 12 [16]
- Ruudukujulise tööriista varre kõrgus: 20 mm
- Puurvarraste varre läbimõõt: 25 mm
- Ajamiga tööriistaspindlite 1 ja 2 pöörlemiskiirus: 6 000 p/min
- Ajamiga tööriistaspindlite 1 ja 2 võimsus: puur maksimaalselt läbimõõduga 13 mm, keermestus maksimaalselt M12
- Kiirliikumise kiirus: X1, X2: 18 000 mm/min; Z1, Z2: 24 000 mm/min; Y: 6 000 mm/min; B: 24 000 mm/min
- Täppisliikumise kiirus: X, Z, B: 0–1260 mm/min
- Spindli mootorid 1 ja 2 (30 min / pidev töö): 22 / 18,5 kW
- Tööriista ajamimootorid spindlitel 1 ja 2 (5 min / 15 min / pidev töö): 5,5 / 3,7 / 2,2 kW
- Teljemootorid: X1: 3 kW; X2: 2,5 kW; Z2: 3 kW; Y: 1,6 kW; B: 3 kW
- Hüdraulikapumba mootor: 0,75 kW
- Määrdeainepumba mootor: 0,02 kW
- Jahutusvedeliku pumba mootor: 0,6 kW x 2, 1,2 kW x 1
- Jahutusõlipumba mootor: kompressor: 0,65 kW; määrdepump: 0,4 kW; puhur: 0,045 kW
- Vajalik toiteallikas: 63,37 kVA
- Suruõhu toide: 0,5 MPa, 100 l/min <ANR>
- Töödetaili maksimaalne pöörlemisläbimõõt: 310 mm <kokkupõrge revolveripea kattega>
- Maksimaalne vahekaugus spindlite otste vahel: 1000 mm
- Maksimaalne treimisläbimõõt: 190 mm
- Maksimaalne treimispikkus: 235 mm
- Standardne treimisläbimõõt: 170 mm
- Maksimaalne varraste läbimõõt: 65 mm
- X-telje liikumisulatus (nr 1 ja nr 2): 140 mm
- Z-telje liikumisulatus: Z1: 700 mm, Z2: 690 mm
- Y-telje liikumisulatus: ±50 mm
- Spindli 2 liikumisulatus (B-telg): 775 mm
- Spindli kiiruse vahemike arv: 1 aste
- Spindli ots (spindel 1 ja 2): JIS A2-6
- Spindli pöörlemiskiiruse vahemik (spindlid 1 ja 2): 50–5000 p/min
- Spindli ava (spindlid 1 ja 2): 73 mm
- Spindli minimaalne indekseerimisnurk: 0,001° <väikseim sisestusväärtus>
- Spindli laagri siseläbimõõt: 120 mm
- Pinguti (spindel 1 ja 2): 8" mootorpinguti ja õõnespinguti
- Hüdraulikaõli paagi maht: 10 L
- Määrdeõli paagi maht: 6 L
- Jahutusvedeliku paagi maht: 285 L
- Õlijahuti mahutavus: 12 L
- Põrandapind (ilma laastutranspordita): 3702 x 2066 mm
- Pinge: vahelduvvool 200 V
- Faasid: 3 faasi
- Sagedus: 50 Hz
- Täiskoormusvool: 182 A
- Spindli mootori nimivool: 122 A
- Lülitusvõime: 5 kA
- Nimitõhusus: 63 kVA
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
