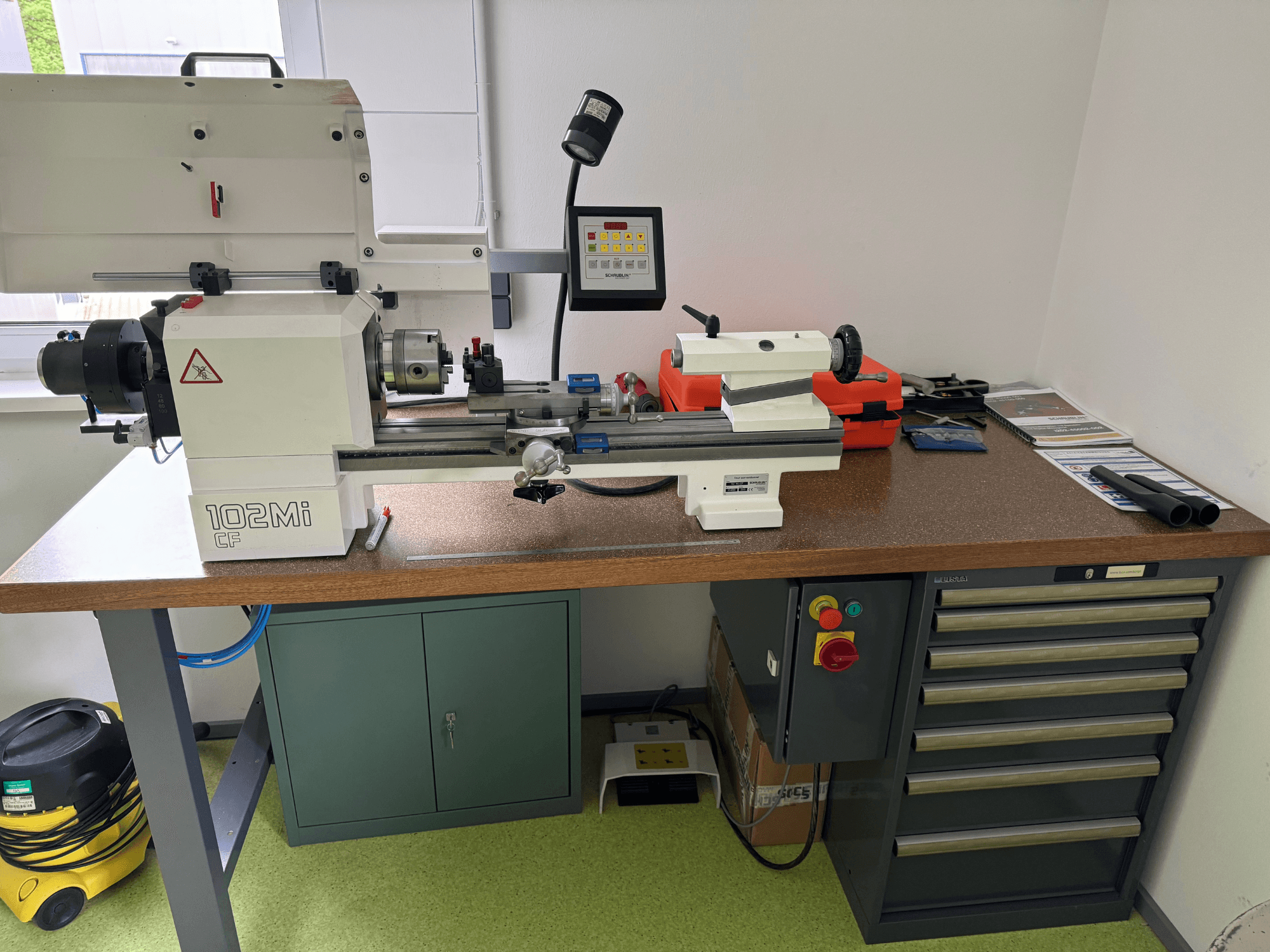

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Peaosa: Integreeritud mootor

• Paigaldamine: (versioon CE): Paigaldatud töölauale (versioon CE)

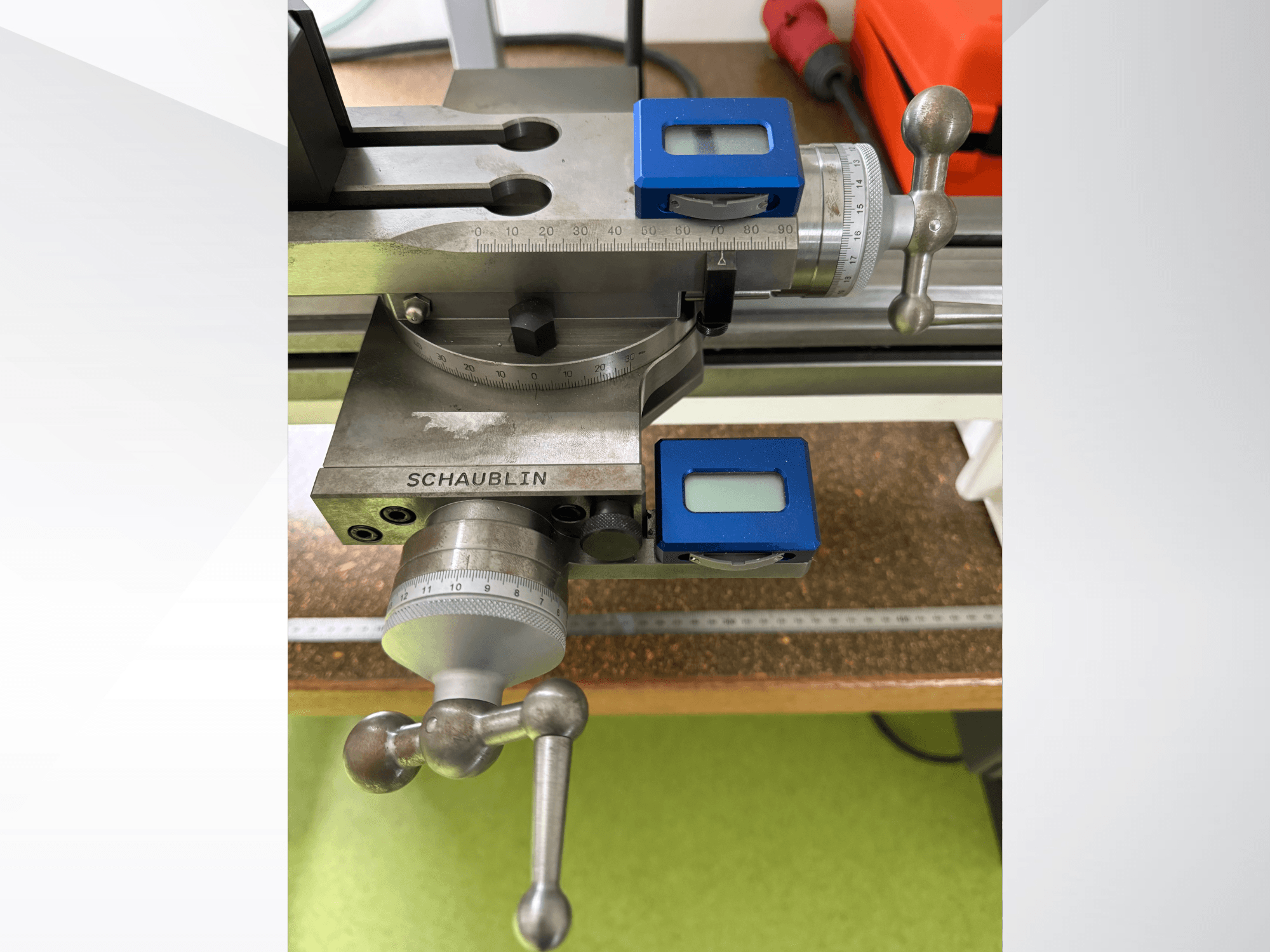

• Ristliug: Kruvikeeratud ristliug koos digitaalse mõõteseadmega

• Tailstock: Morse Taper 2

Lisavarustus

• Töölaud: 2000 x 800 x 900 mm

• Lista sahtlikapp: 564 x 725 x 850 mm

• Pneumaatiline kinnitusseade W25 koos grafiitjaoturiga

• Tripan-111S kiirvahetusega tööriistahoidja süsteem

• Puurvarda hoidik, 30° nurga all, max Ø12 mm

• 3-lõualine kinnituspink W25/Ø100 (malm, käsitsi)

• Tailstocki lisatarvik: Pööratav keskus 60°, Ø18 mm (Gepy)

• Hoidikukomplekt W25 (0,5-25 mm, 50 tükki)

• Mebiflex 70 lamp

• Max. Lubatud läbimõõt üle voodi: 200 mm

• Max. Lubatud läbimõõt üle vankri (ristliug): 120 mm (60 mm koos tagumise toega)

• Keskkõrgus üle voodi: 102 mm

• Keskkõrgus üle vankri: 20 mm

• Max. Keskpunktide vahekaugus: 470 mm

• Voodi pikkus: 1000 mm

• Voodi kõrgus: 168 mm

• Peaspindli ajam: AC mootor, 1,5 kW (pidev töö)

• Spindli tüübi valikud: W20 / W25

• Spindli kiirus (astmevabalt reguleeritav): 100 - 6,000 p/min (min-¹)

• Spindli siseläbimõõt: 20 mm (W20) / 25 mm (W25)

• Max. Raua võimsus: 14,5 mm (W20) / 19 mm (W25)

• Vankri liikumine (käsitsi) voodil: 442 mm

• Ristisuunaline liikumine (X-telg): 100 mm

• X-telje eraldusvõime (raadius): (digitaalne): 0,001 mm

• Pikisuunaline liikumine (Z-telg): 90 mm (valikuliselt: 150 mm orienteeritava ülemise liuguri puhul)

• Z-telje eraldusvõime: 0,001 mm (digitaalne)

• Trapetsikujuline kruvi spindel: Ø 9 x 2 mm sammuga

• Max. Tööriista varre ristlõige: 16 x 16 mm (Multifix-süsteem) / 12 x 12 mm (Tripan-süsteem)

• Tööriista hoidiku läbimõõt: 20 mm (Multifix-süsteem) / 12 mm (Tripan-süsteem)

• Standardne sabapesa: Morse 2 sisemine koonus, 30 mm spindli välisläbimõõt, 80 mm hoog

• Käepidemega tagapink (valikuline): W20/W25 sisemine koonus, 40 mm spindli välisläbimõõt, 100 mm hoog

• Tähtrattakäiguga tagapink (valikuline): W20/W25 sisemine koonus, 40 mm spindli välisläbimõõt, 150 mm hoog

• Kiirkinnitusvõlli süsteem (valikuline): Maksimaalne spindli pöörlemiskiirus 3000 p/min.

• Pneumaatiline kinnitusseade (valikuline): Reguleeritav aksiaalne kinnitusjõud, 500 daN 5 baari juures, maksimaalne spindli pöörlemiskiirus 6000 p/min.

• Spindlilukk: Pneumaatiliselt juhitav spindlilukk, lukustusmoment 48 Nm 5 baari juures (maksimaalne kiirus 3000 p/min).

• Tasapinnalised toed (valikuline): Vaba, statsionaarne tugiplaat, Ø 0,01 kuni 40 mm

• Elektriline ühendus: 400V, 50/60 Hz, nimivool 12A (max 20A sisendkaitsme), +/- 5% lubatud pingekõikumised.

• Energiatarbimine: 1,8 kVA

• Müratase koormuse all operaatori töökohas: < 60 dBA

• Töötemperatuur: +15°C kuni +30°C (+5°C kuni +40°C digitaalsete mõõteseadmete puhul)

• Suhteline õhuniiskus: 5% kuni 80%

• Digitaalse mõõteseadme patarei: 1x liitium 3V, tüüp CR 2032 (voolutarve: 45 µA, eluiga: 5000 tundi pidevat tööd).

• Põrandakoormus: 263 kg/m²

• Põranda kandevõime: 113 kg/m²
